Номенклатура пластин DIN ISO 1832 · стр. 229
Сменные пластины
Пластины · Номенклатура
Расшифровка кода Wohlhaupter и обозначения DIN ISO 1832: форма, радиус, допуск, направление и геометрия.
Назначение
Заводской F-код идентифицирует пластину в каталоге и не заменяет международное обозначение DIN ISO 1832.
Принцип работы и конструкция
Позиции кода: форма посадки, радиус при вершине, допуск, направление L/N/R, геометрия стружколома. Код ISO в той же строке матрицы дополняет F-код.
Технические параметры
Радиус в матрицах артикулов приводят в миллиметрах и дюймах.
Соответствие стандартам
Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.
Применение и подбор
В запросе указывают артикул Wohlhaupter и обозначение DIN ISO 1832; индекс строки заказом не является.

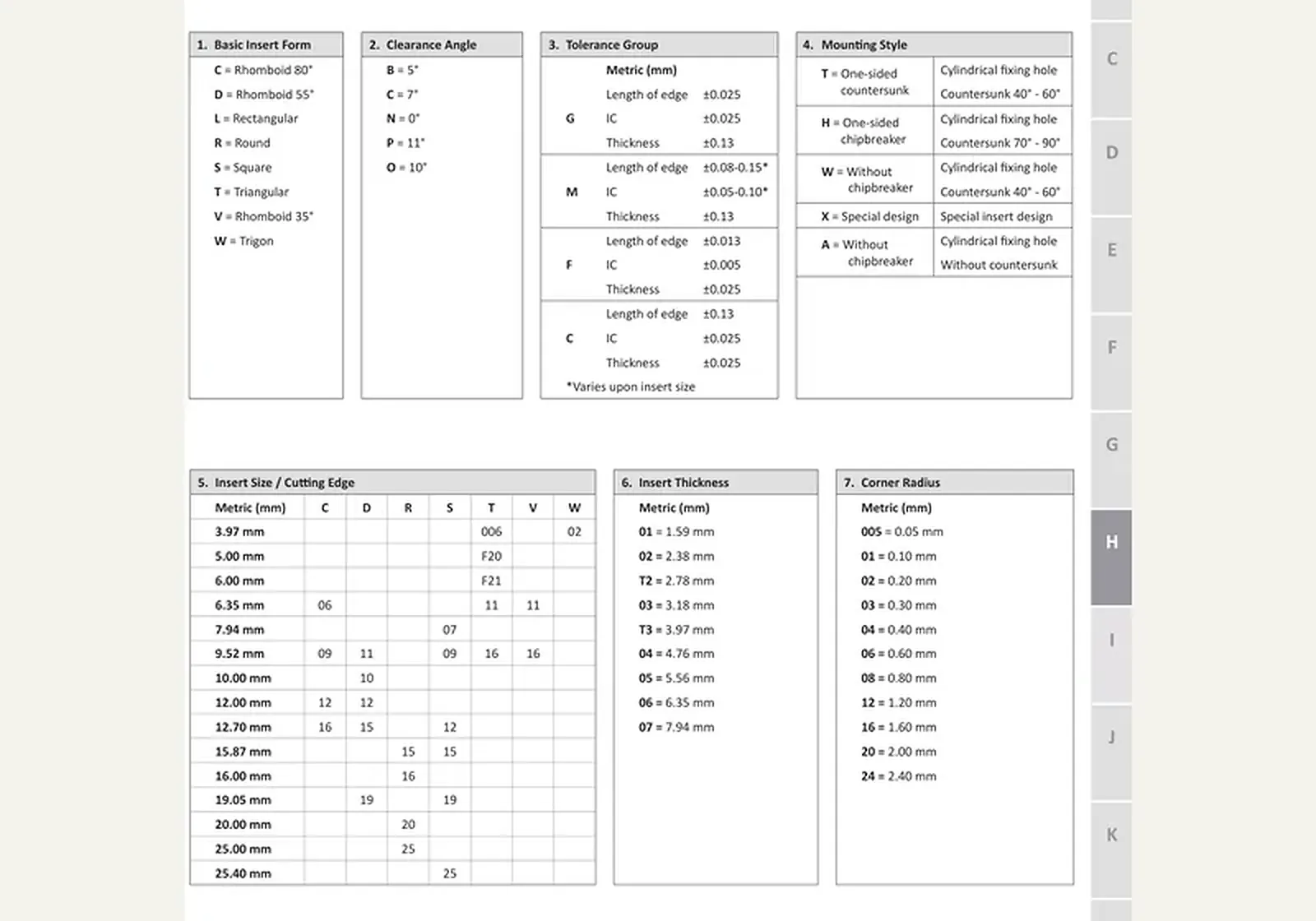

Пример кода DIN ISO 1832
1 строкаПолная сетка обозначения DIN ISO 1832. Пустые ячейки размера и формы не заполняются.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|
| C | C | M | T | 09 | T3 | 02 |

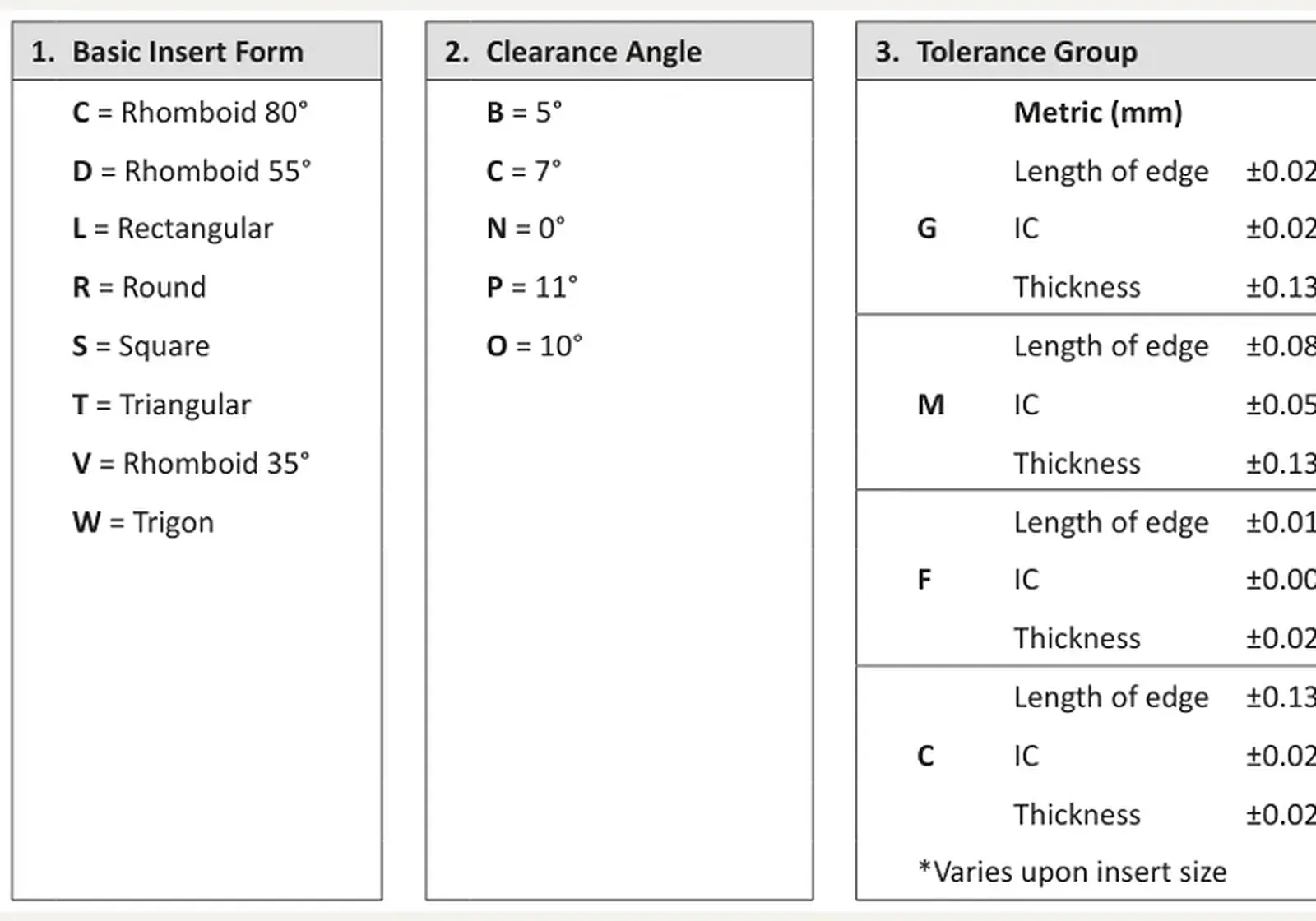

1. Форма пластины
8 строкПолная сетка обозначения DIN ISO 1832. Пустые ячейки размера и формы не заполняются.
| Код | Форма |
|---|---|
| C | Ромб 80° |
| D | Ромб 55° |
| L | Прямоугольная |
| R | Круг |
| S | Квадрат |
| T | Треугольная |
| V | Ромб 35° |
| W | Тригон |
2. Задний угол
5 строкПолная сетка обозначения DIN ISO 1832. Пустые ячейки размера и формы не заполняются.
| Код | Угол |
|---|---|
| B | 5° |
| C | 7° |
| N | 0° |
| P | 11° |
| O | 10° |
3. Группа допуска
4 строкиПолная сетка обозначения DIN ISO 1832. Пустые ячейки размера и формы не заполняются.
| Код | Длина режущей кромки | IC | Толщина |
|---|---|---|---|
| G | ±0.025 | ±0.025 | ±0.13 |
| M | ±0.08–0.15* | ±0.05–0.10* | ±0.13 |
| F | ±0.013 | ±0.005 | ±0.025 |
| C | ±0.13 | ±0.025 | ±0.025 |
4. Крепление
5 строкПолная сетка обозначения DIN ISO 1832. Пустые ячейки размера и формы не заполняются.
| Код | Значение | Отверстие |
|---|---|---|
| T | Односторонний потай | Цилиндрическое отверстие Потай 40°–60° |
| H | Стружколом с одной стороны | Цилиндрическое отверстие Потай 70°–90° |
| W | Без стружколома | Цилиндрическое отверстие Потай 40°–60° |
| X | Специальное исполнение | Специальная геометрия пластины |
| A | Без стружколома | Цилиндрическое крепёжное отверстие без зенковки |

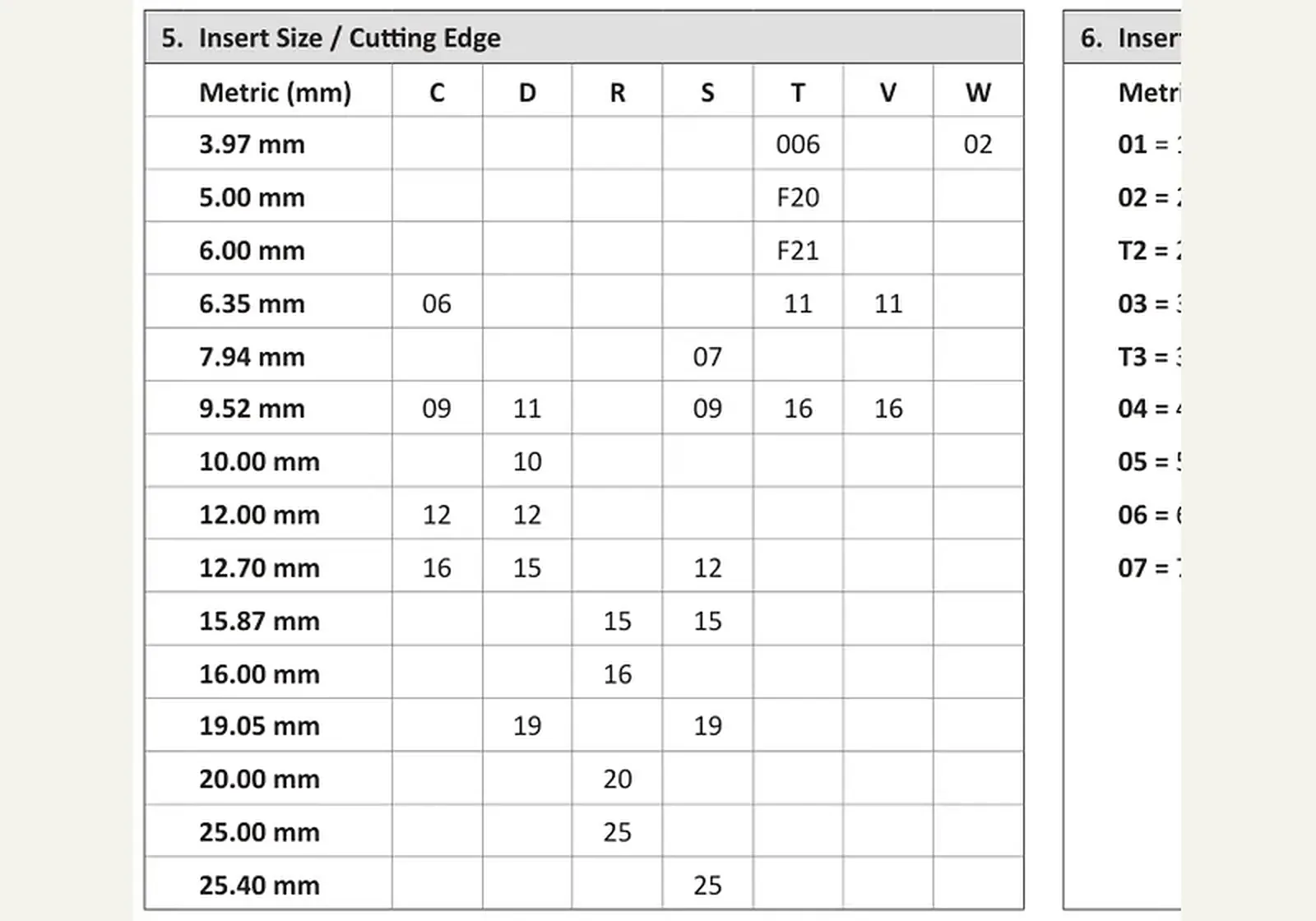

5. Размер / режущая кромка
15 строкПолная сетка обозначения DIN ISO 1832. Пустые ячейки размера и формы не заполняются.
| Метрические, мм | C | D | R | S | T | V | W |
|---|---|---|---|---|---|---|---|
| 3.97 мм | 006 | 02 | |||||
| 5.00 мм | F20 | ||||||
| 6.00 мм | F21 | ||||||
| 6.35 мм | 06 | 11 | 11 | ||||
| 7.94 мм | 07 | ||||||
| 9.52 мм | 09 | 11 | 09 | 16 | 16 | ||
| 10.00 мм | 10 | ||||||
| 12.00 мм | 12 | 12 | |||||
| 12.70 мм | 16 | 15 | 12 | ||||
| 15.87 мм | 15 | 15 | |||||
| 16.00 мм | 16 | ||||||
| 19.05 мм | 19 | 19 | |||||
| 20.00 мм | 20 | ||||||
| 25.00 мм | 25 | ||||||
| 25.40 мм | 25 |
6. Толщина
9 строкПолная сетка обозначения DIN ISO 1832. Пустые ячейки размера и формы не заполняются.
| Код | Метрические, мм |
|---|---|
| 01 | 1.59 мм |
| 02 | 2.38 мм |
| T2 | 2.78 мм |
| 03 | 3.18 мм |
| T3 | 3.97 мм |
| 04 | 4.76 мм |
| 05 | 5.56 мм |
| 06 | 6.35 мм |
| 07 | 7.94 мм |

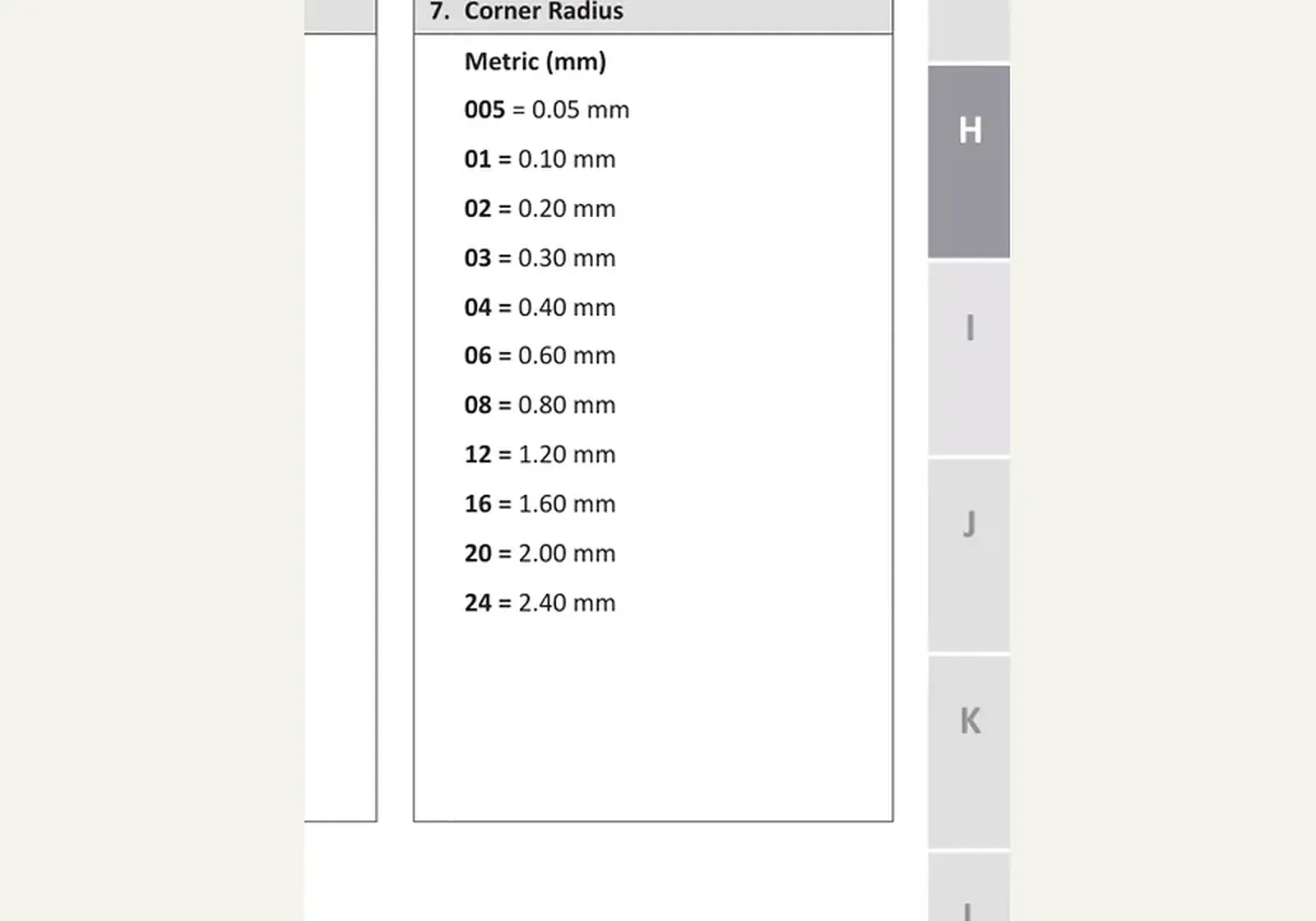

7. Радиус при вершине
11 строкПолная сетка обозначения DIN ISO 1832. Пустые ячейки размера и формы не заполняются.
| Код | Метрические, мм |
|---|---|
| 005 | 0.05 мм |
| 01 | 0.10 мм |
| 02 | 0.20 мм |
| 03 | 0.30 мм |
| 04 | 0.40 мм |
| 06 | 0.60 мм |
| 08 | 0.80 мм |
| 12 | 1.20 мм |
| 16 | 1.60 мм |
| 20 | 2.00 мм |
| 24 | 2.40 мм |
