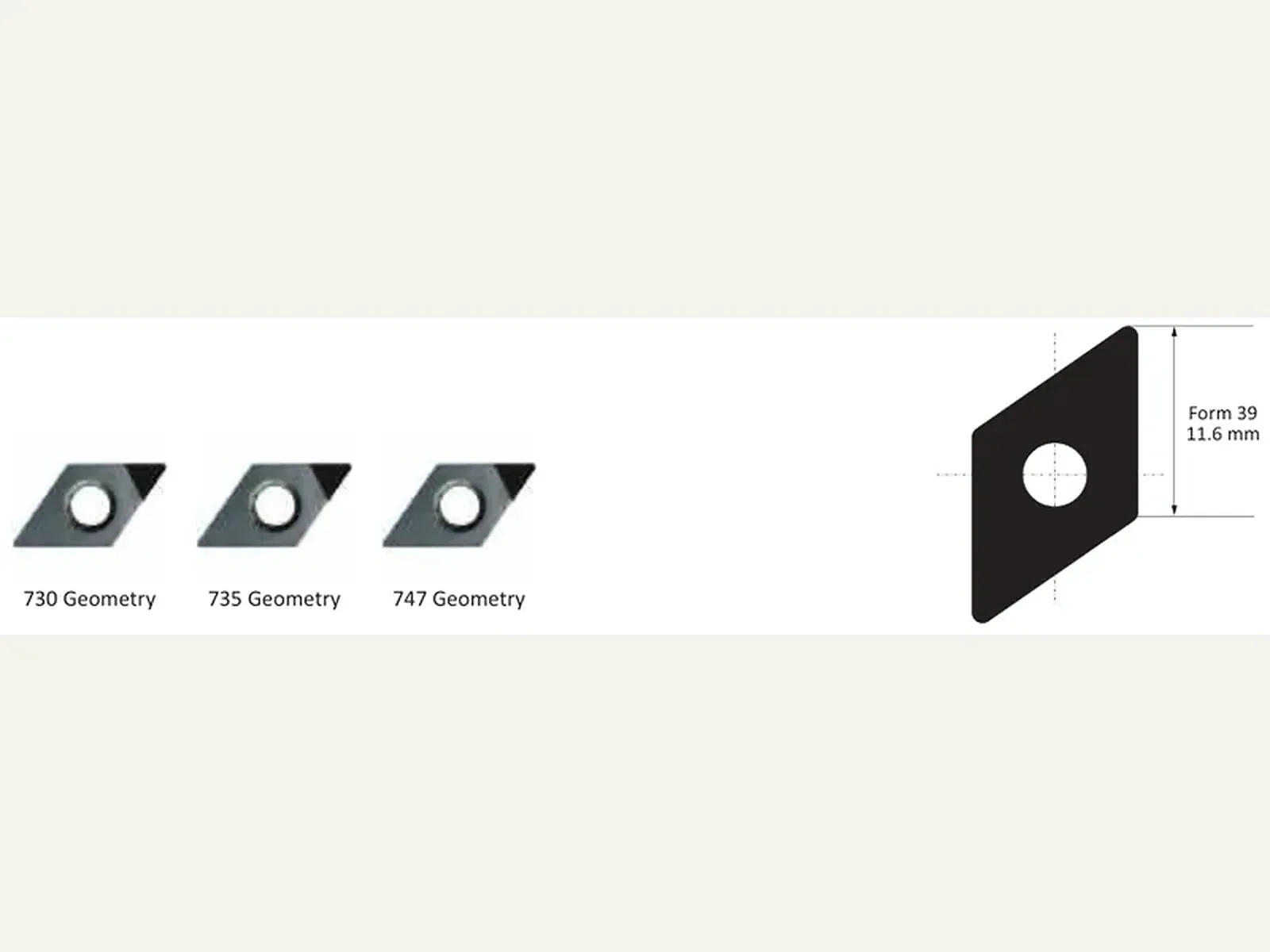

Форма 39 — CBN / PCD
Нажмите, чтобы увеличить
Форма 39 — CBN / PCD

Форма 39 — CBN / PCD · стр. 253

Сменные пластины

Пластины · Формы

CBN | PCD

Форма 39 — CBN / PCD

Назначение

Матрица сменных пластин формы 39: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WBN150, WBN200, WBN300, WBN450.

Принцип работы и конструкция

Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.

Технические параметры

Характерный размер формы и перечень геометрий — в таблице этого листа.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

Геометрии

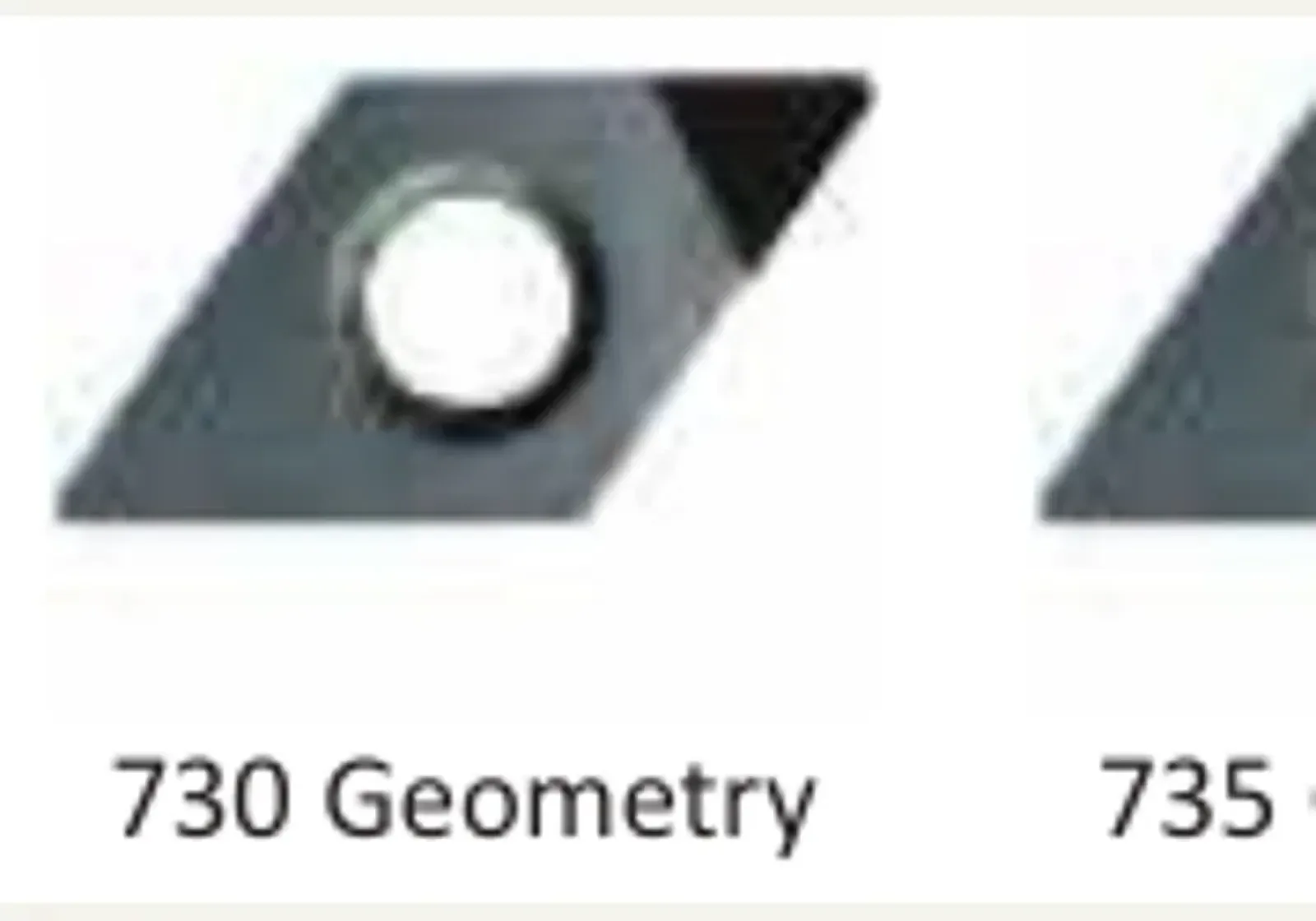

Геометрия 730
Нажмите, чтобы увеличить
Геометрия 730

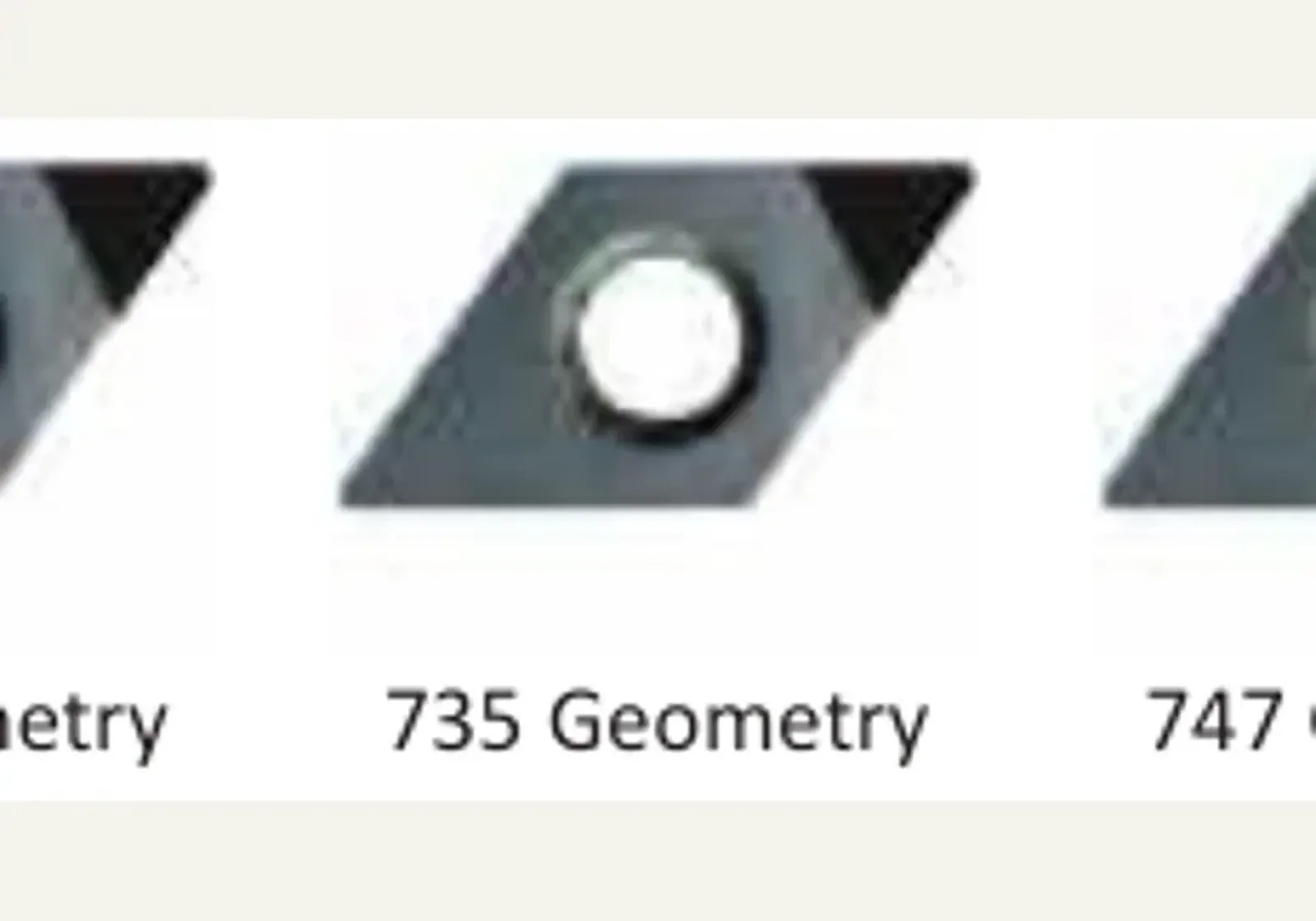

Геометрия 735
Нажмите, чтобы увеличить
Геометрия 735

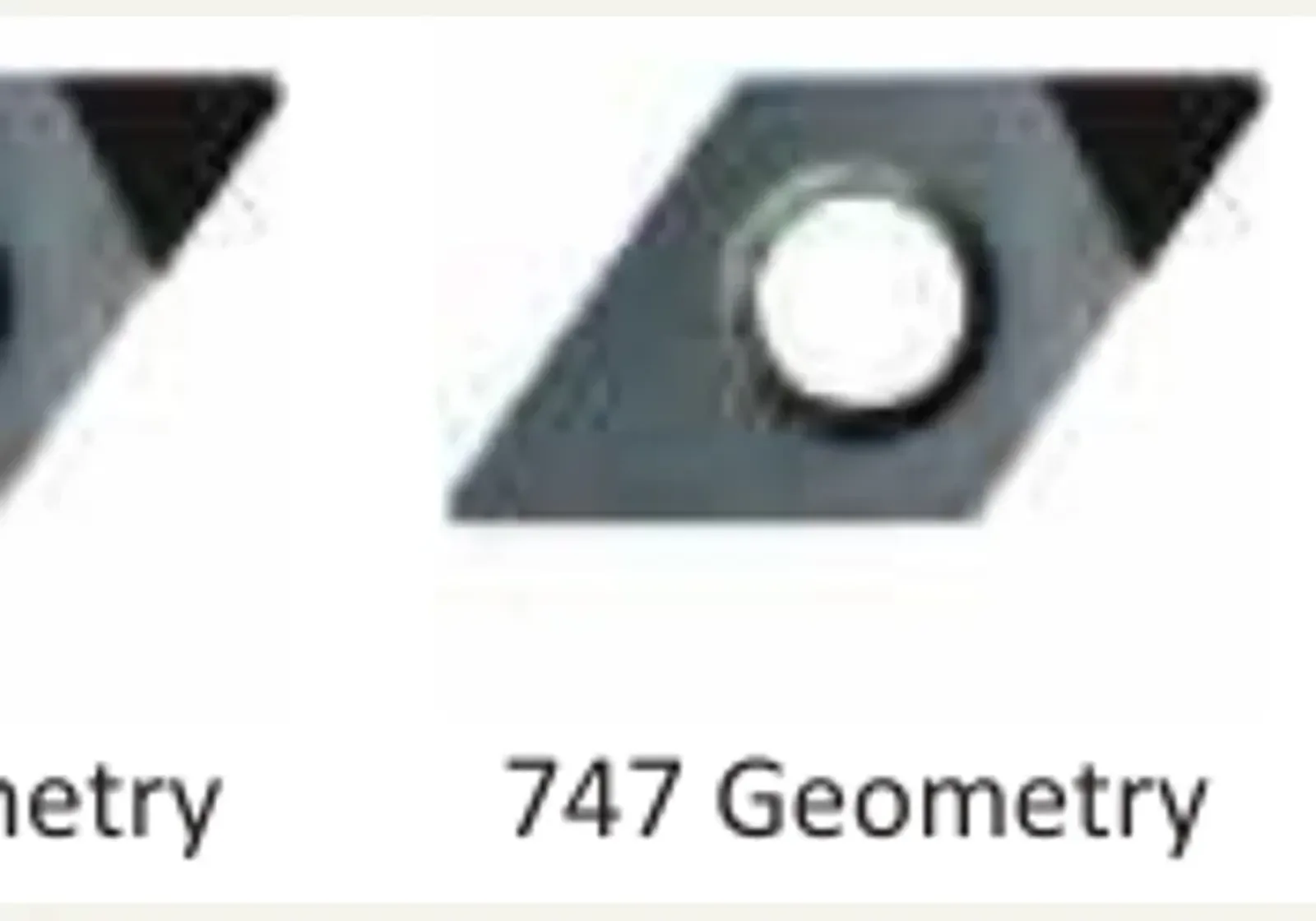

Геометрия 747
Нажмите, чтобы увеличить
Геометрия 747
Форма 39 · габарит
Нажмите, чтобы увеличить
Форма 39 · габарит

Размер формы

Форма 39
11.6 мм

Форма 39 · CBN / PCD

6 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Форма 39 · CBN / PCD. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
CBNPCD
Без покрытияС покрытием
P · Сталь
M · Нерж.
K · Чугун▽▽▽▼▼▼
N · Цветмет▼▼▼
S · Титан / жаропрочные
H · Закалённые▼▼▼
Радиус, ммРадиус, дюймГеометрияАртикулКод ISO№ индексаWBN150WBN200WBN300WBN450WBN200PKDD30PKDD50
0.200.008730F03902GN730 ЗаказатьDCGW11T302397269⦵
0.400.016730F03904GN730 ЗаказатьDCGW11T304397270⦵
0.200.008735F03902GN735 ЗаказатьDCGT11T302397271●
0.400.016735F03904GN735 ЗаказатьDCGT11T304397272●
0.200.008747F03902GN747 ЗаказатьDCGW11T302397273⦵⦵
0.400.016747F03904GN747 ЗаказатьDCGW11T304397274⦵⦵

Принадлежности к пластинам

1 строка

Момент затяжки — в ньютон-метрах, шаг и длина резьбы — в миллиметрах.

Винт с потайной головкой, динамометрическая рукоятка, сервисный ключ и момент затяжки по форме пластины.
Форма пластиныВинт с потайной головкойРезьба винтаДинамометрическая рукояткаСервисный ключМомент затяжки, Н·мРазмер ключа
39115673M3,5 × 0,6 × 94145101156643,0T15
