Формы 101–105 · продолжение · стр. 247

Сменные пластины

Пластины · Формы · продолжение

Формы 101–105 · продолжение

Назначение

Матрица сменных пластин формы 101: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WHC05, WHC111, WHC114, WHC136, WHC164, WHC18, WHC19, WHC79, WHC81, WHC88, WHT10, WHT32, WTC15, WTC121, WHW01, WHW16.

Принцип работы и конструкция

Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.

Технические параметры

Характерный размер формы и перечень геометрий — в таблице этого листа.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

Технические данные

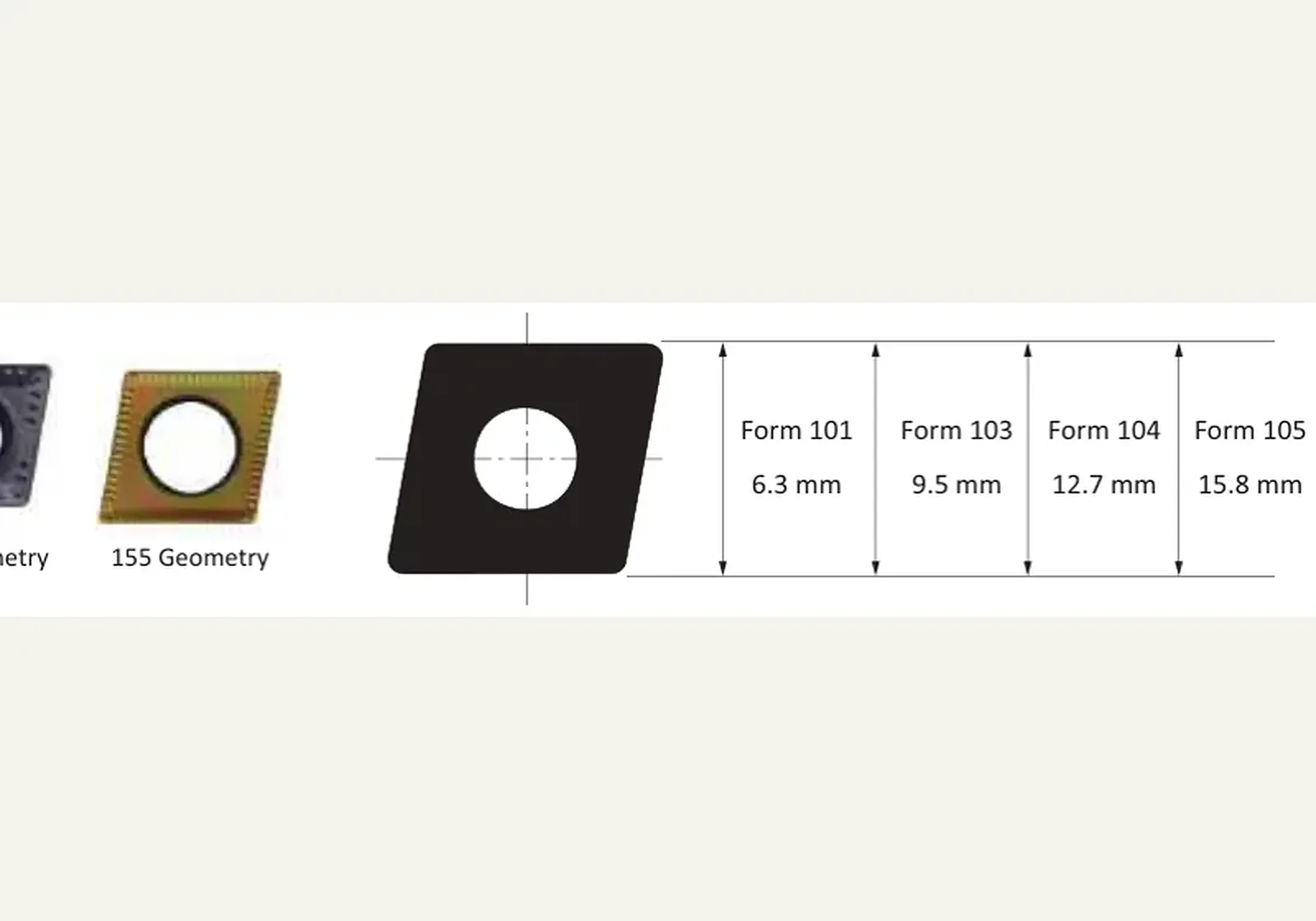

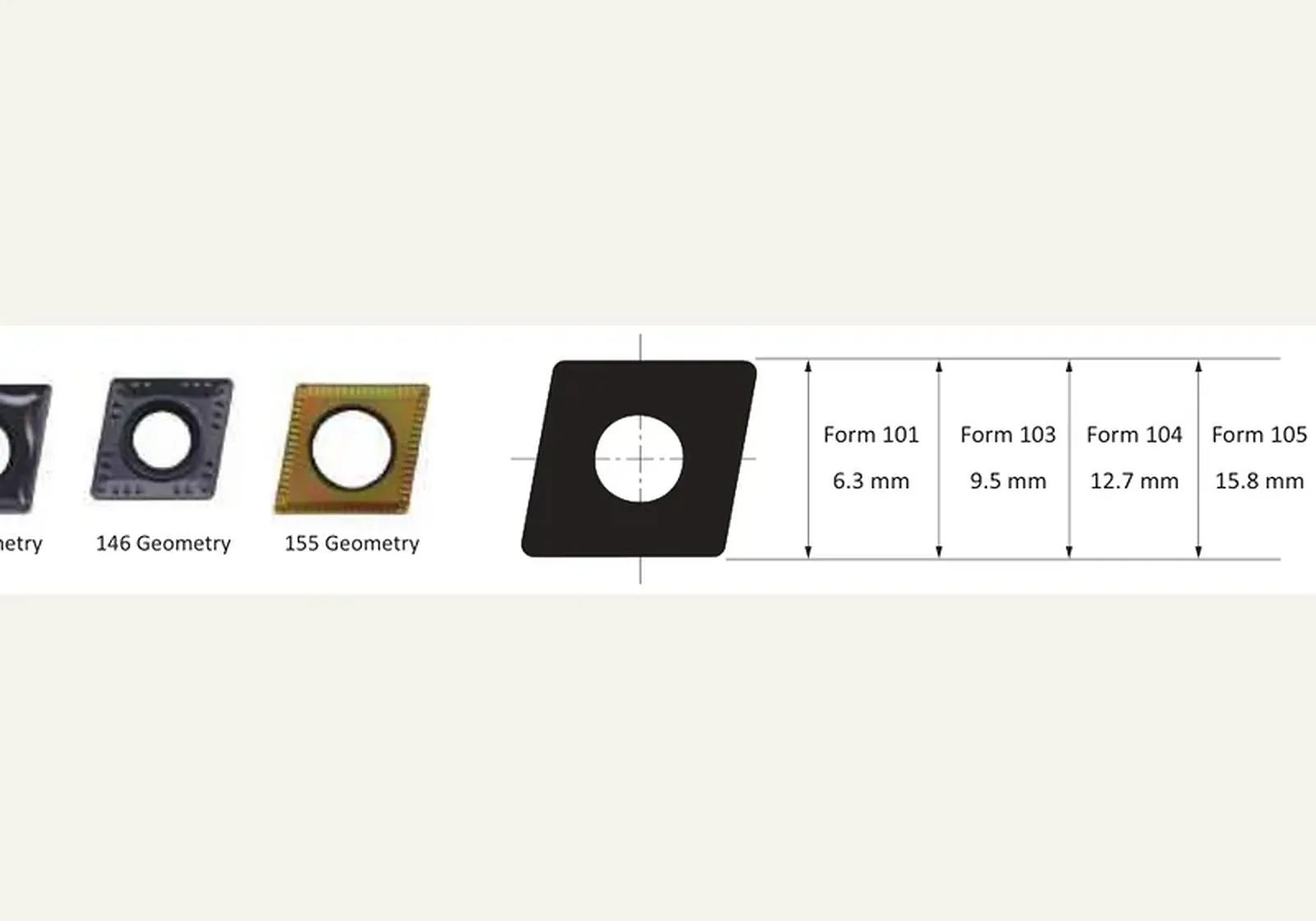

Форма 101: 6.3 мм
Форма 103: 9.5 мм
Форма 104: 12.7 мм
Форма 105: 15.8 мм

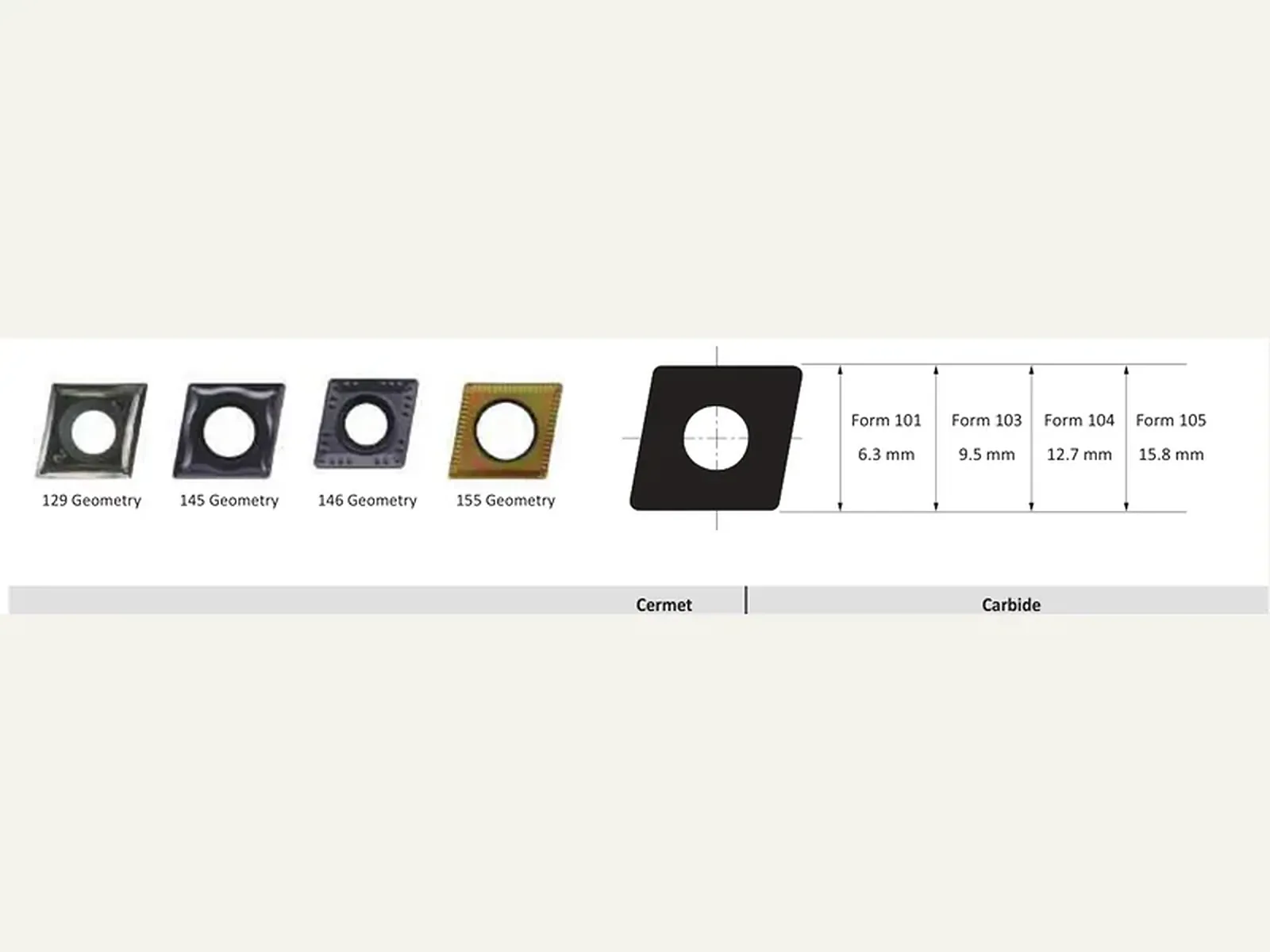

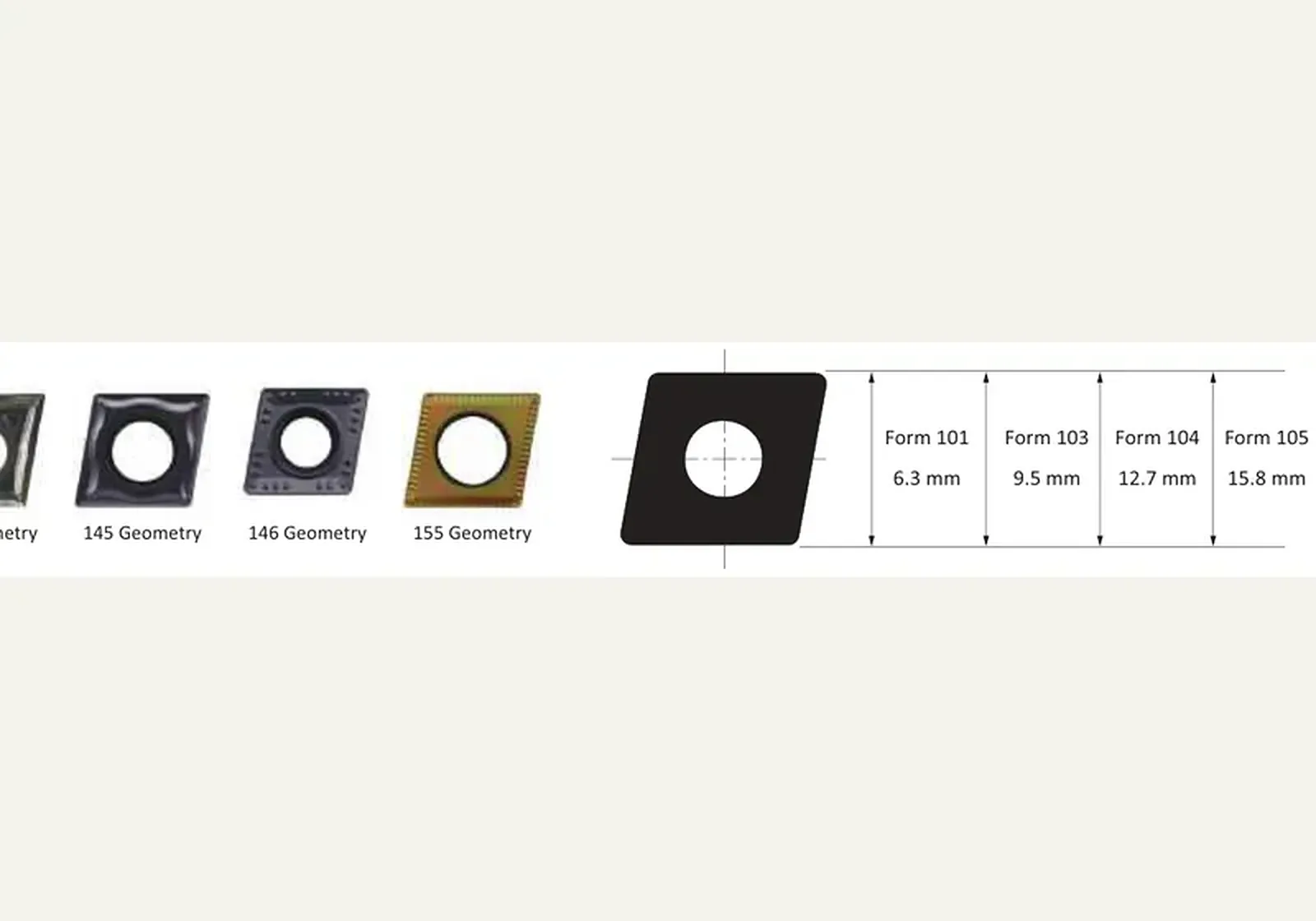

Геометрии · эскизы

Матрица · продолжение

Найти в таблице 19 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Матрица · продолжение. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

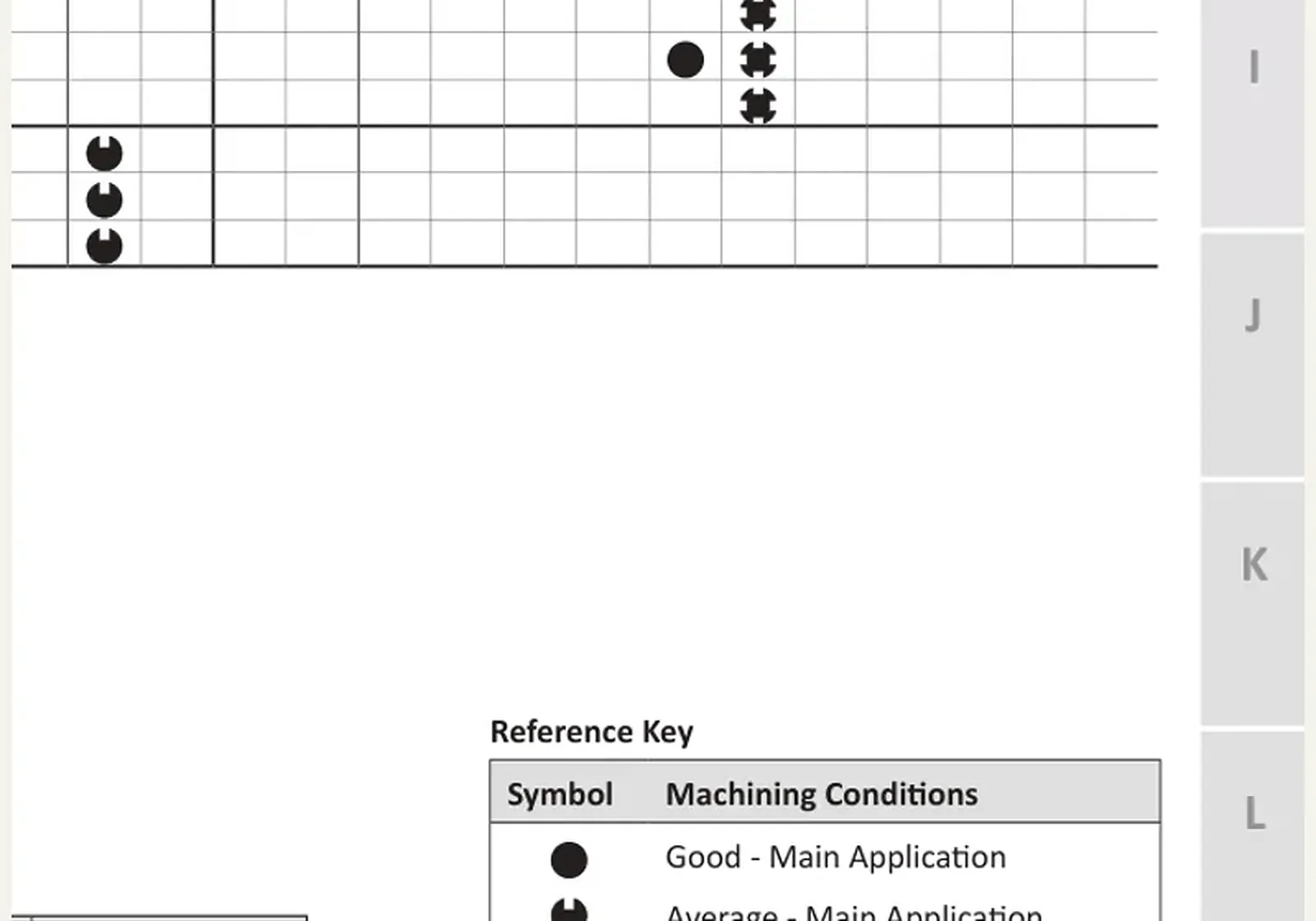

						Кермет				Твёрдый сплав
						Без покрытия		С покрытием		Без покрытия		С покрытием
P · Сталь
M · Нержавеющая
K · Чугун
N · Цветмет
S · Титан / жаропрочные
H · Закалённые
Радиус, мм	Радиус, дюйм	Геометрия	Артикул	Описание ISO	№ индекса	WHT10	WHT32	WTC15	WTC121	WHW01	WHW16	WHC05	WHC18	WHC19	WHC79	WHC81	WHC88	WHC98	WHC111	WHC114	WHC136	WHC164
0.05	0.002	129	F101005GN129 Заказать	CCGT0602005	397738						●	●
0.10	0.004	129	F10101GN129 Заказать	CCGT060201	397737						●	●
0.20	0.008	129	F10102GN129 Заказать	CCGT060202	297545						●	●	●
0.40	0.016	129	F10104GN129 Заказать	CCGT060204	297546						●	●	●
0.20	0.008	129	F10302GN129 Заказать	CCGT09T302	297547						●	●	●
0.40	0.016	129	F10304GN129 Заказать	CCGT09T304	297548						●	●	●
0.40	0.016	145	F10104GN145 Заказать	CCGT060204	297980														●
0.80	0.031	145	F10108GN145 Заказать	CCGT060208	397742														●
0.40	0.016	145	F10304GN145 Заказать	CCGT09T304	297994														●
0.80	0.031	145	F10308GN145 Заказать	CCGT09T308	297995														●
0.40	0.016	146	F10104MN146 Заказать	CCMT060204	397953											●	⊗
0.40	0.016	146	F10304MN146 Заказать	CCMT09T304	397142											●	⊗
0.80	0.031	146	F10308MN146 Заказать	CCMT09T308	397946											●	⊗
0.40	0.016	146	F10404MN146 Заказать	CCMT120404	397469												⊗
0.80	0.031	146	F10408MN146 Заказать	CCMT120408	397143											●	⊗
1.20	0.047	146	F10412MN146 Заказать	CCMT120412	397939												⊗
0.20	0.008	155	F10102MN155 Заказать	CCMT060202	397662			⦵
0.40	0.016	155	F10104MN155 Заказать	CCMT060204	397739			⦵
0.40	0.016	155	F10304MN155 Заказать	CCMT09T304	397740			⦵

Принадлежности к пластинам

5 строк

Момент затяжки — в ньютон-метрах, шаг и длина резьбы — в миллиметрах.

Винт с потайной головкой, динамометрическая рукоятка, сервисный ключ и момент затяжки по форме пластины.
Форма пластины	Винт с потайной головкой	Резьба винта	Динамометрическая рукоятка	Сервисный ключ	Момент затяжки, Н·м	Размер ключа
101	115676	M2,5 × 0,45 × 5	415514	115590	1,2	T8
103	115672 (Ø < 37 мм)	M3,5 × 0,6 × 7,5	415510	115664	3,0	T15
103	115673 (Ø > 36 мм)	M3,5 × 0,6 × 9	415510	115664	3,0	T15
104	215149	M4,5 × 0,75 × 11,5	415543	215150	5,0	T20
105	215149	M4,5 × 0,75 × 11,5	415543	215150	5,0	T20
