Канавочные формы 89, 90 и 91 — диаметр расточки

Назначение

Матрица сменных пластин формы 89: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WHC05, WHC111, WHC114, WHC136, WHC164, WHC18, WHC19, WHC79, WHC98, WHW01, WHW16, WHW20.

Принцип работы и конструкция

Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.

Технические параметры

Характерный размер формы и перечень геометрий — в таблице этого листа.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

DIN ISO 1832Полосы материала — область применения ISO (буквы P–H (номер ISO не напечатан)), не DIN ISO 513.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 (система обозначений), не идентичен ISO 1832:2017 (карточка Росстандарта).

Канавочные формы 89, 90 и 91 — диаметр расточки · стр. 257

Сменные пластины

Пластины · Формы

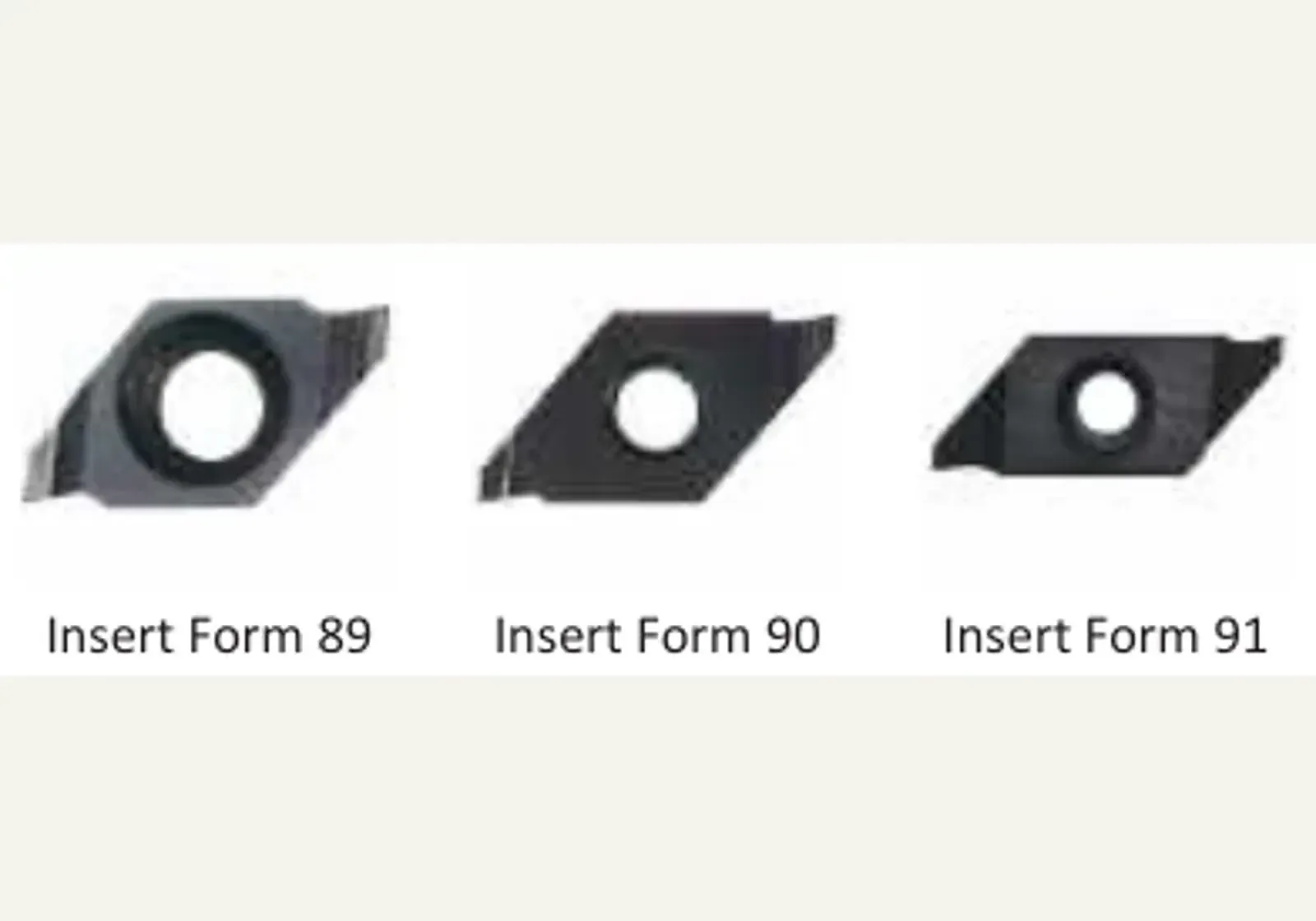

Канавочные формы 89, 90 и 91 — диаметр расточки — Форма 89 — фото (Ø расточки) — Форма 89 — фото (Ø расточки)

Канавочные формы 89, 90 и 91 — диаметр расточки — Форма 90 — фото (Ø расточки) — Форма 90 — фото (Ø расточки)

Канавочные формы 89, 90 и 91 — диаметр расточки — Форма 91 — фото (Ø расточки) — Форма 91 — фото (Ø расточки)

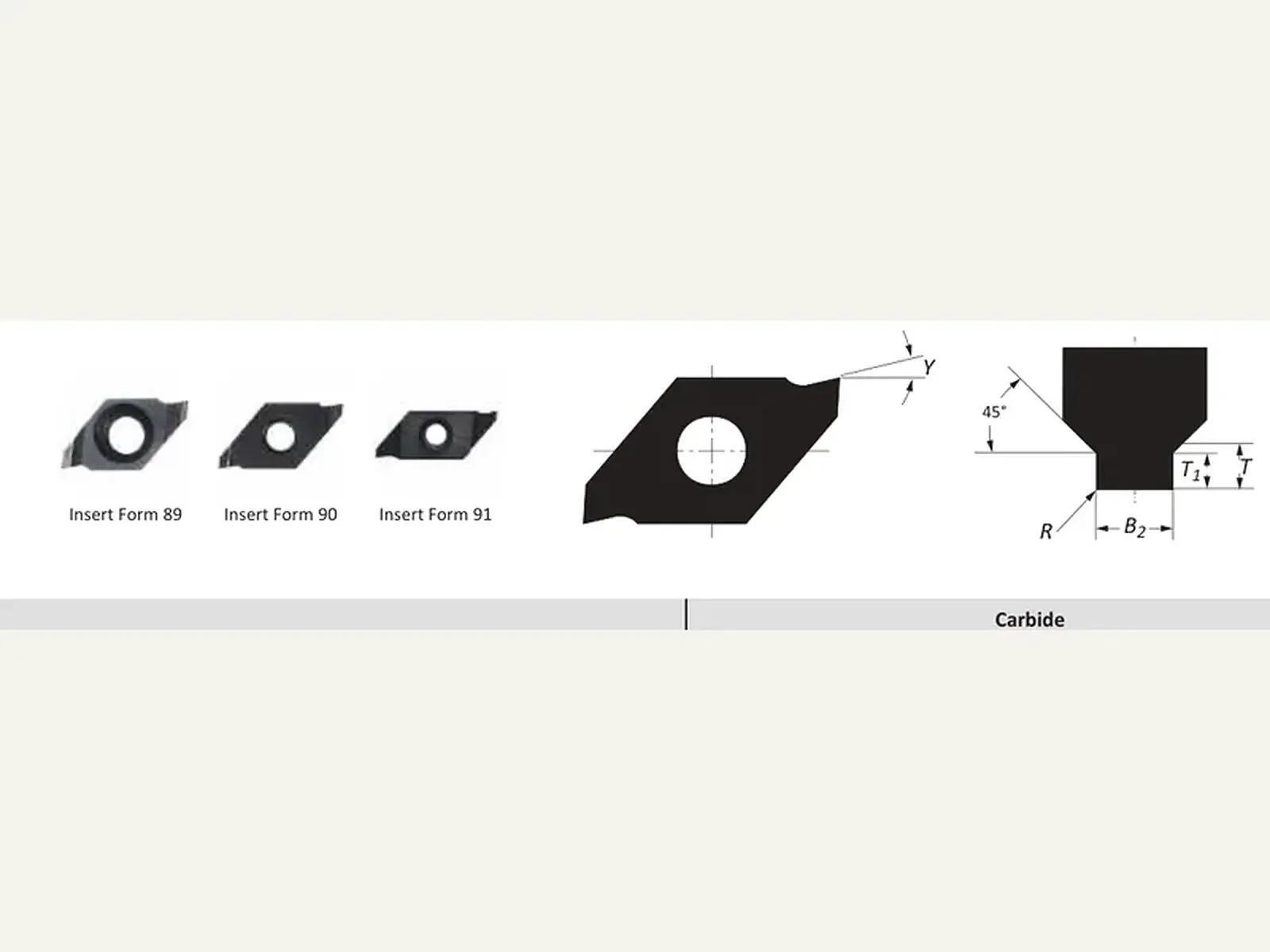

Канавочные формы 89, 90 и 91 — диаметр расточки — Размеры Boring Ø / R / T (форм-иллюстрация) — Размеры Boring Ø / R / T (форм-иллюстрация)

Матрица · диаметр расточки (формы 89 / 90 / 91)

Найти в таблице 11 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Матрица · диаметр расточки (формы 89 / 90 / 91). Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
									Твёрдый сплав
									Без покрытия			С покрытием
P Сталь																			▼▼
M Нержавеющая																			▽▽
K Чугун																			▼▼
N Цветмет
S Титан / жаропрочные																			▼▼
H Закалённые
Форма пластины	Диаметр растачивания, мм	B2	Y	R	T1	T	Ширина кольца, мм	Артикул	WHW01	WHW16	WHW20	WHC05	WHC18	WHC19	WHC79	WHC98	WHC111	WHC114	WHC136	WHC164
89	24.00 - 26.00	1.44	13°	0.10	0.54	0.65	1.20	297937											⦵	Заказать
89	28.00 - 30.00	1.44	13°	0.10	0.64	0.75	1.20	297938											⦵	Заказать
89	31.00 - 32.00	1.44	13°	0.10	0.78	0.91	1.20	297939											⦵	Заказать
89	34.00	1.74	13°	0.10	0.78	0.91	1.50	297940											⦵	Заказать
89	35.00 - 38.00	1.74	13°	0.10	0.93	1.06	1.50	297941											⦵	Заказать
90	40.00 - 48.00	1.99	9°	0.15	1.18	1.31	1.75	297942											⦵	Заказать
90	50.00 - 63.00	2.29	9°	0.15	1.43	1.58	2.00	297943											⦵	Заказать
91	65.00 - 78.00	2.79	9°	0.20	1.43	1.58	2.50	297944											⦵	Заказать
91	80.00 - 82.00	2.79	9°	0.20	1.68	1.84	2.50	297945											⦵	Заказать
91	85.00 - 100.00	3.29	9°	0.20	1.68	1.84	3.00	297946											⦵	Заказать
91	102.00 - 145.00	4.29	9°	0.20	1.94	2.14	4.00	297947											⦵	Заказать

Принадлежности к пластинам

3 строки

Момент затяжки — в ньютон-метрах, шаг и длина резьбы — в миллиметрах.

Винт с потайной головкой, динамометрическая рукоятка, сервисный ключ и момент затяжки по форме пластины.
Форма пластины	Винт с потайной головкой	Резьба винта	Динамометрическая рукоятка	Сервисный ключ	Момент затяжки, Н·м	Размер ключа
89	115676	M2,5 × 0,45 × 5	415514	115590	1,2	T8
90	115531	M3 × 0,5 × 7,5	415514	115590	1,2	T8
91	115802	M3 × 0,5 × 12	415514	115590	1,2	T8
