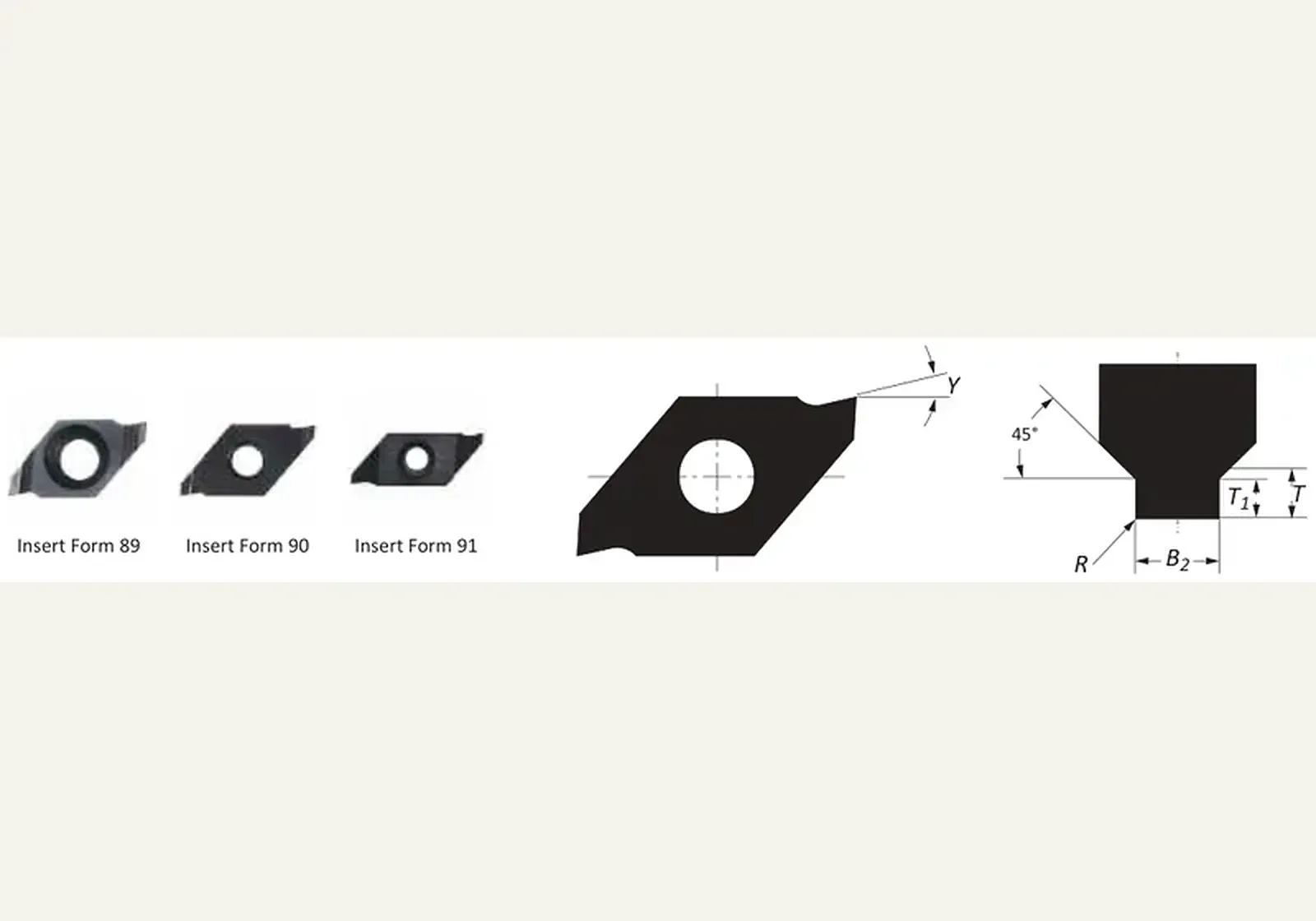

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Форма 89 Ø 31–32 DIN ISO 1832 · 297939
Форма 89 Ø 31–32. Ширина кольца — 1.20 мм.
Линейка — Сменные пластины. Сменные многогранные пластины (СМП) обозначают по DIN ISO 1832 (ГОСТ 19042-80), группы материала — по ISO 513 (ГОСТ Р ИСО 513-2019). Соответствие стандартам — в разделе «Стандарты и номенклатура».
Цена по запросу
Wohlhaupter · Сменные пластины · Пластины · Сменные пластины
Назначение
Сменная пластина Wohlhaupter, артикул 297939 — расходуемый режущий элемент расточной головки или державки. Режущий элемент расточной головки или державки: подбирают по форме посадки, геометрии и марке сплава.
Принцип работы и конструкция
Форма Wohlhaupter 89 задаёт посадку в державке; заводская форма и код DIN ISO 1832 друг друга не заменяют.
Технические параметры
Радиус, геометрия и обозначение DIN ISO 1832 — в таблице размеров этой позиции. Режимы резания берут по марке в матрице формы, не усредняют по разделу.
Соответствие стандартам
Обозначение — DIN ISO 1832. Группы обрабатываемого материала P, M, K, N, S, H — по ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2. Основа — твёрдый сплав (ГОСТ 25751-83).
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Буквы группы материала в артикул Wohlhaupter не входят.
Применение и подбор
В запросе указывают артикул 297939, обозначение по DIN ISO 1832 и группу обрабатываемого материала.
Размеры этой позиции
- Диаметр растачивания
- 31.00 - 32.00 мм
- B2
- 1.44
- Y
- 13°
- R
- 0.10
- T1
- 0.78
- T
- 0.91
- Форма пластины
- 89
- Ширина кольца
- 1.20 мм
Краткие факты
- Артикул
- 297939
- Бренд
- Wohlhaupter
ГОСТ 19042-80 гармонизирован с ISO 1832-85 (система обозначений), не идентичен ISO 1832:2017 (карточка Росстандарта).
Примечания
Цена по запросу
Раздел каталога: Канавочные формы 89, 90 и 91 — диаметр расточки
