Форма 20 (продолжение) — Форма 20 — CBN/PCD

Форма 20 — CBN/PCD · стр. 243

Сменные пластины

Пластины · Формы

Форма 20 — CBN/PCD

Назначение

Матрица сменных пластин формы 20: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WBC300, WBN150, WBN200, WBN300, WBN448, WBN450.

Принцип работы и конструкция

Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.

Технические параметры

Характерный размер формы и перечень геометрий — в таблице этого листа.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

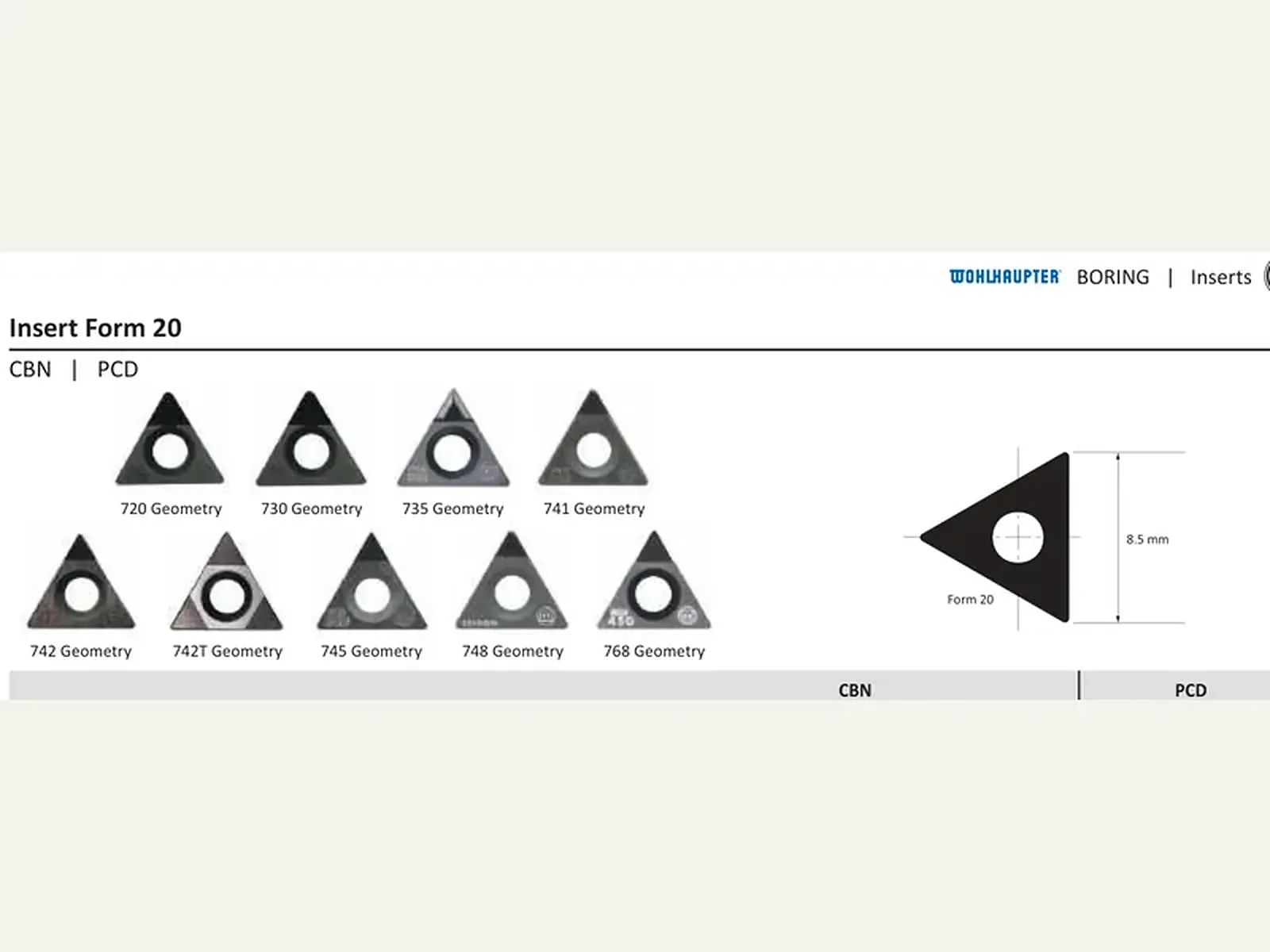

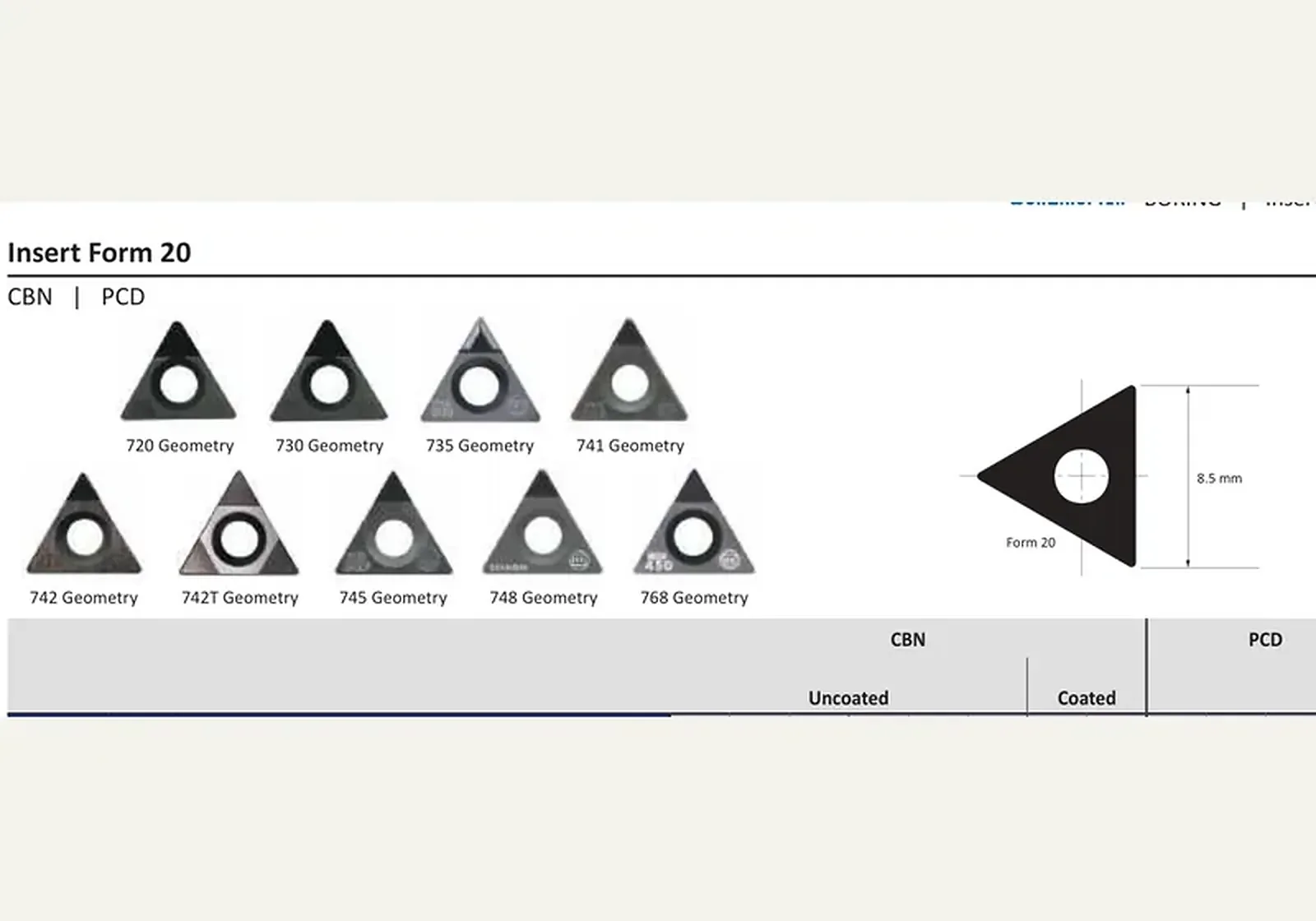

Геометрии

CBN | PCD

Технические данные

Момент 0.9 Nm · ключ T7 · винт 115535 — полная таблица на .

Форма 20 · CBN / PCD

Найти в таблице 18 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Форма 20 · CBN / PCD. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
						CBN						PCD
						Без покрытия					С покрытием
P Сталь
M Нержавеющая
K Чугун								▼▼▼	▼▼▼	▼▼▼
N Цветмет												▼▼▼	▼▼▼
S Титан
H Закалённые							▼▼▼	▼▼▼			▼▼▼
Радиус, мм	Радиус, дюйм	Геометрия	Артикул	Код ISO	№ индекса	WBN150	WBN200	WBN300	WBN450	WBN448	WBC300	PKDD30	PKDD50
0.20	0.008	720	F02002GN720 Заказать	TOGX080202	297692							⦵
0.40	0.016	720	F02004GN720 Заказать	TOGX080204	297845							⦵

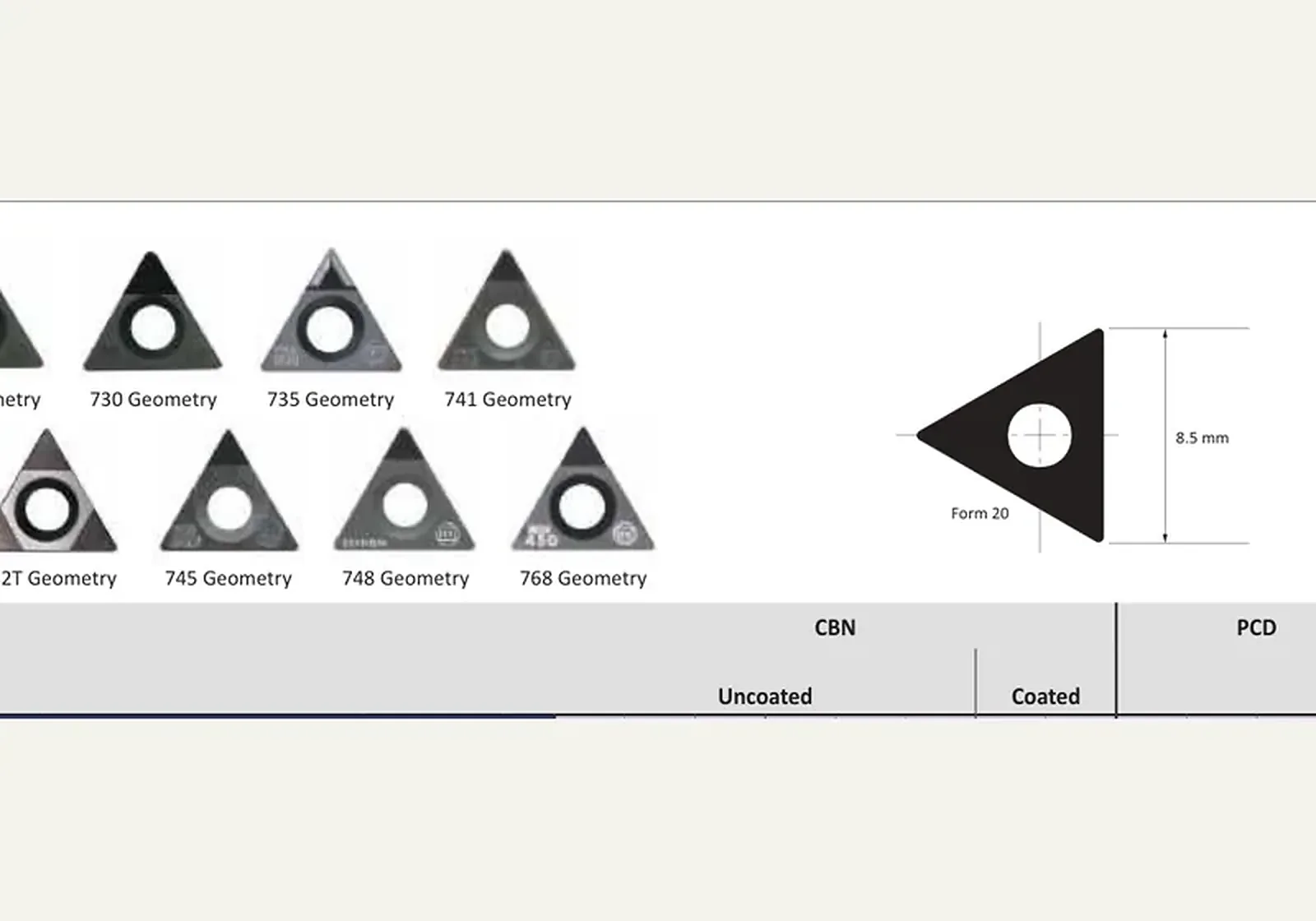

0.20	0.008	730	F02002GN730 Заказать	TOGX080202	097487							⦵	⦵
0.40	0.016	730	F02004GN730 Заказать	TOGX080204	097686							⦵	⦵
0.80	0.031	730	F02008GN730 Заказать	TOGX080208	097877							⦵
0.20	0.008	735	F02002GN735 Заказать	TOGX080202	397133							⦵
0.40	0.016	735	F02004GN735 Заказать	TOGX080204	397301							⦵

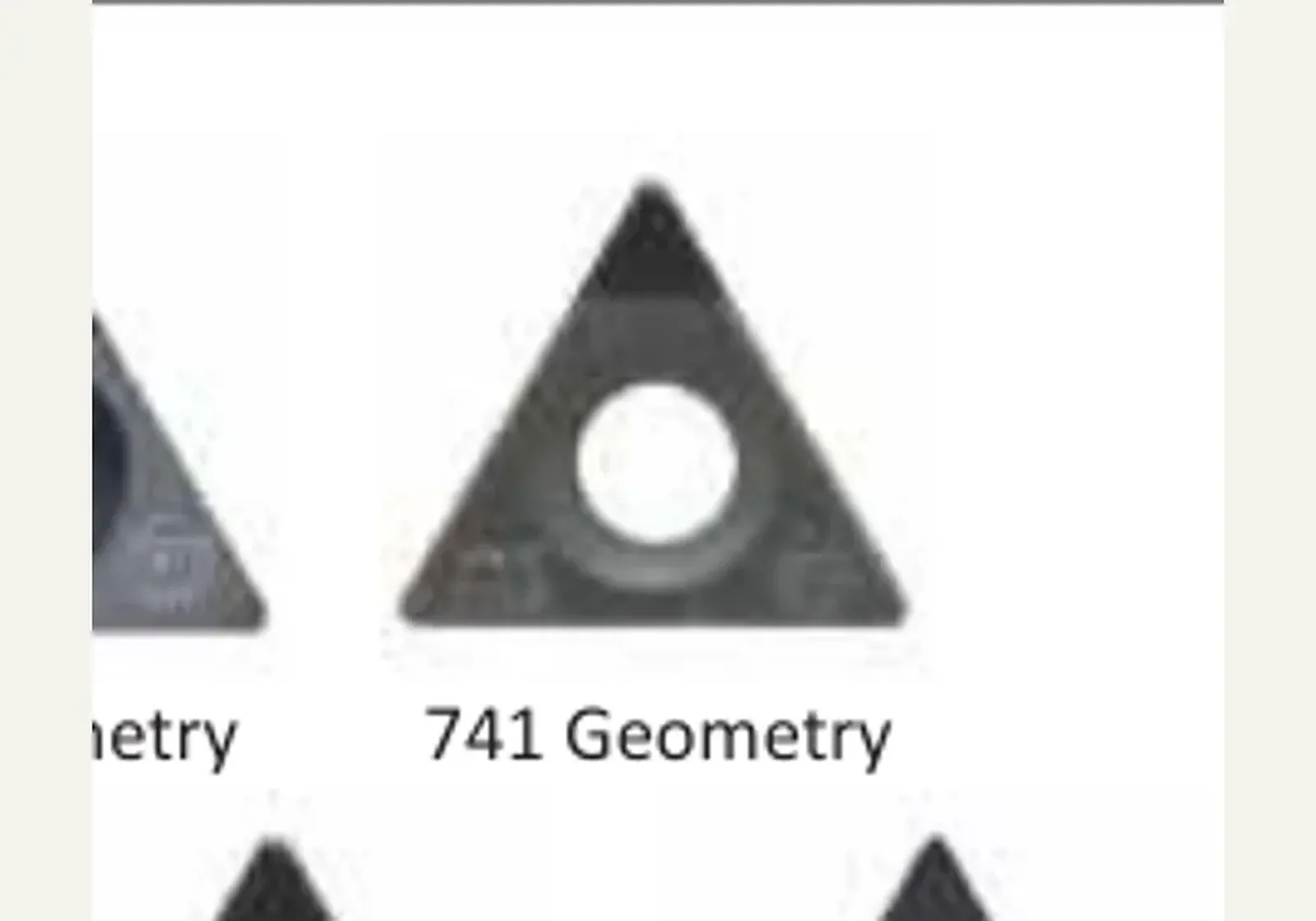

0.20	0.008	741	F02002GN741 Заказать	TOGX080202	297260		⦵
0.40	0.016	741	F02004GN741 Заказать	TOGX080204	297262		⦵

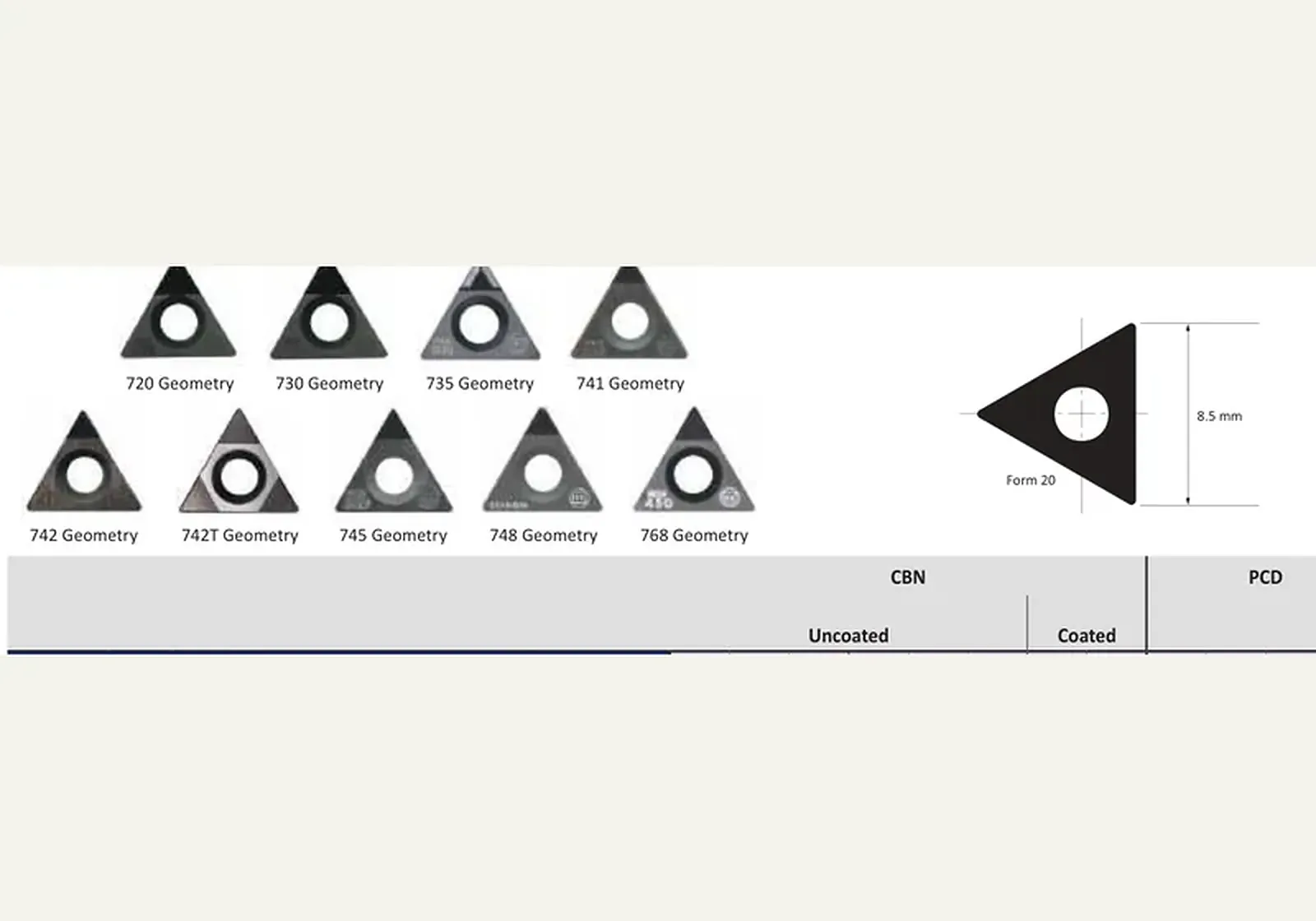

0.20	0.008	742	F02002GN742 Заказать	TOGX080202	297264			●
0.40	0.016	742	F02004GN742 Заказать	TOGX080204	397610			●
0.20	0.008	742	F02002GN742T Заказать	TOGX080202	397961					⦵	●
0.40	0.016	742	F02004GN742T Заказать	TOGX080204	397551					⦵	●

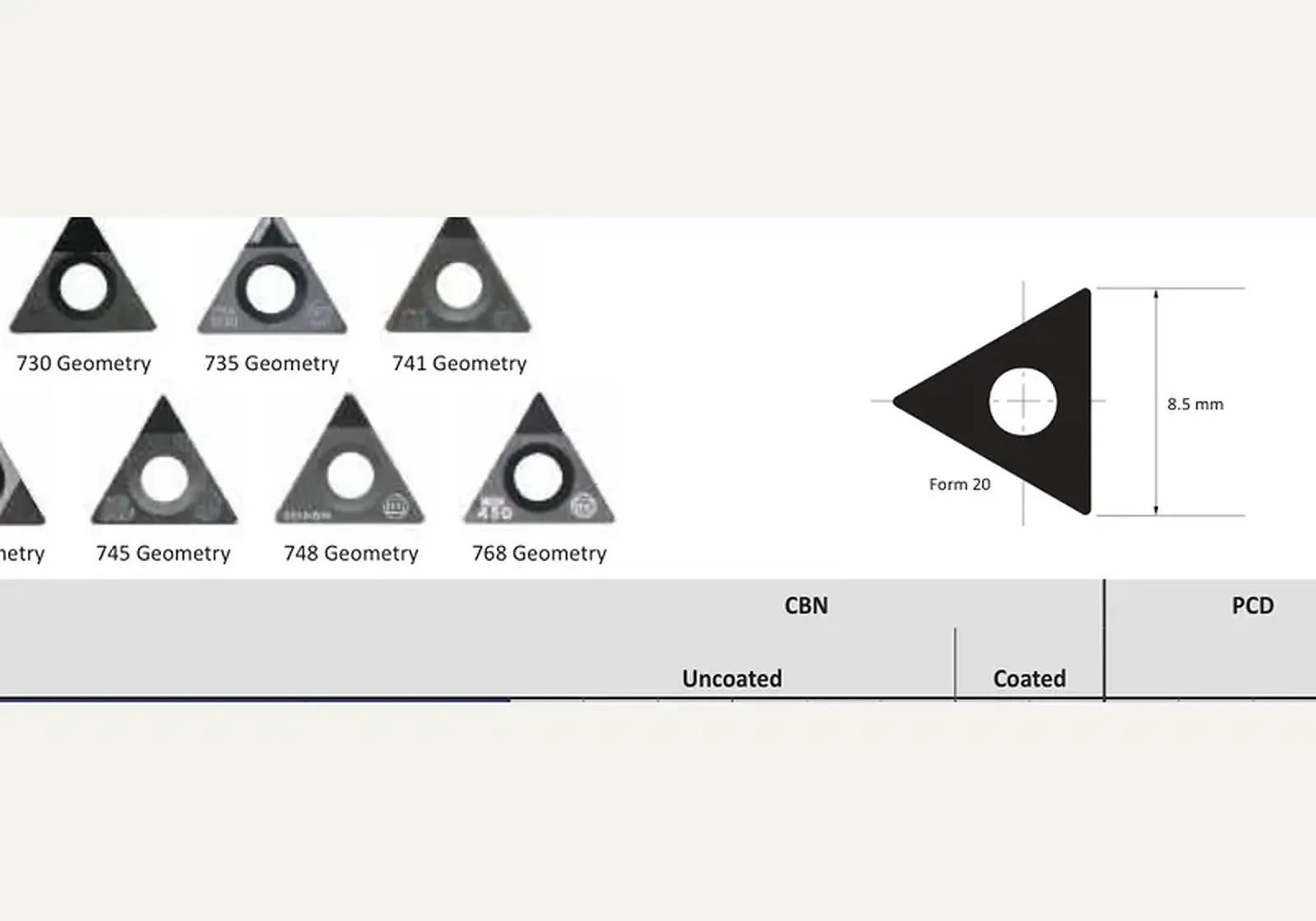

0.10	0.004	745	F02001GN745 Заказать	TOGX080201	297259		⦵

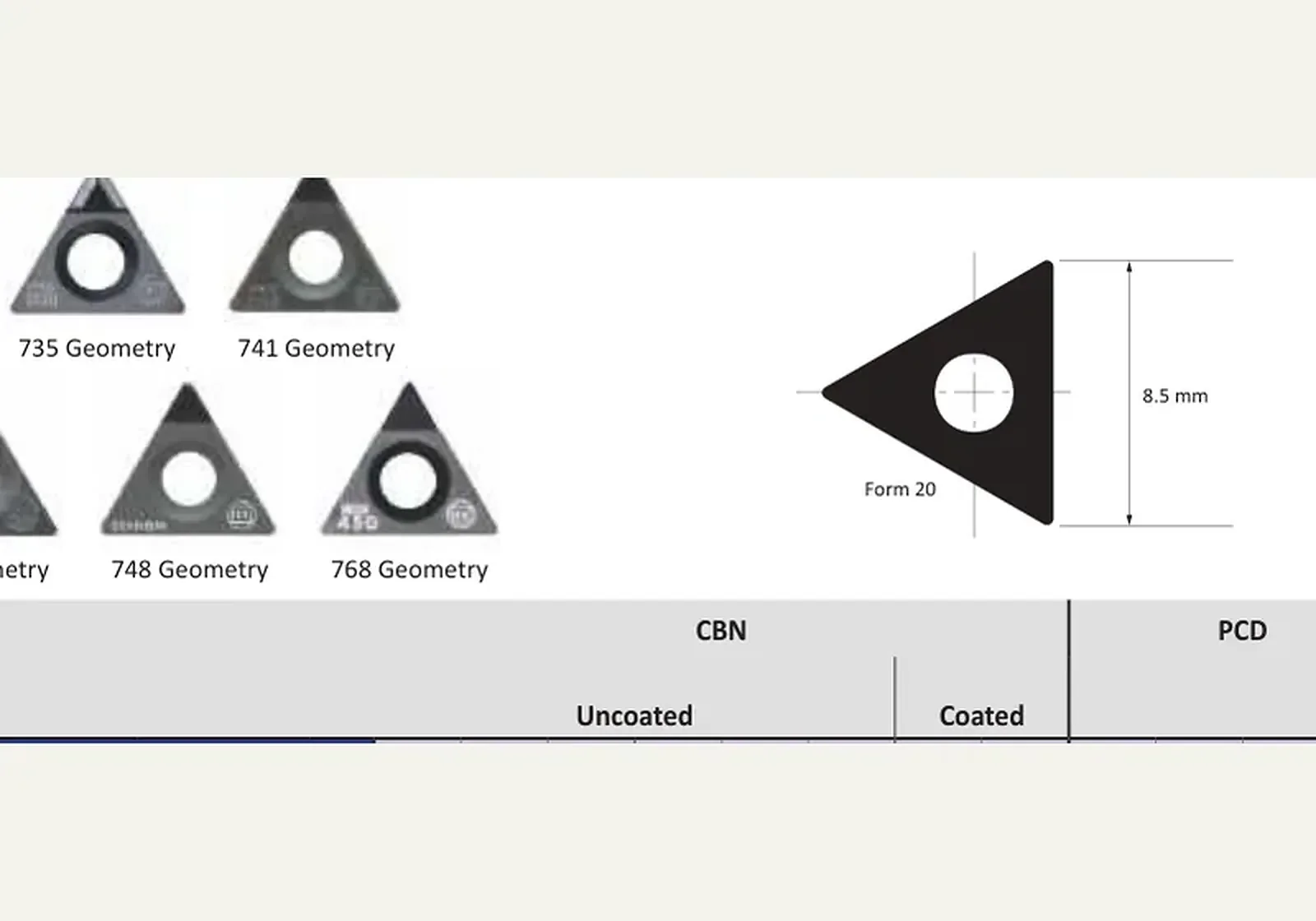

0.20	0.008	748	F02002GN748 Заказать	TOGX080202	297780				⦵
0.40	0.016	748	F02004GN748 Заказать	TOGX080204	297782				⦵

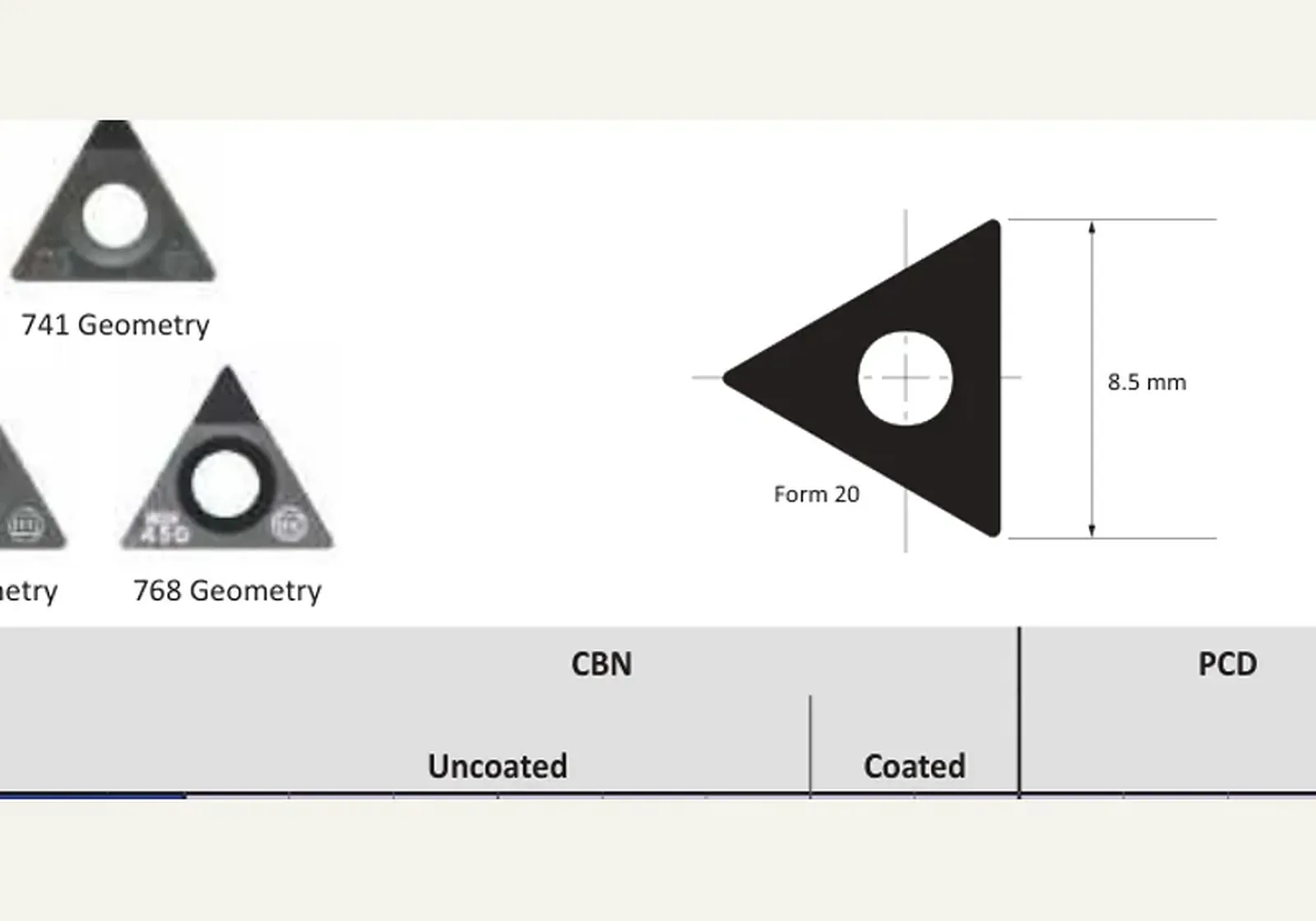

0.20	0.008	768	F02002GN768 Заказать	TOGX080202	397146				⦵
0.40	0.016	768	F02004GN768 Заказать	TOGX080204	397192				⦵

Принадлежности к пластинам

1 строка

Момент затяжки — в ньютон-метрах, шаг и длина резьбы — в миллиметрах.

Винт с потайной головкой, динамометрическая рукоятка, сервисный ключ и момент затяжки по форме пластины.
Форма пластины	Винт с потайной головкой	Резьба винта	Динамометрическая рукоятка	Сервисный ключ	Момент затяжки, Н·м	Размер ключа
20	115535	M2 × 0,4 × 5	415508	115591	0,9	T7

Условные обозначения

Справочный ключ (●○⦵⊗) · Тип пластины (▼/▽) — один раз (W30 hoist).
