Форма 211 — CBN / PCD каталога Wohlhaupter

Форма 211 — CBN / PCD · стр. 241

Сменные пластины

Пластины · Формы

Геометрии 730, 735, 748

Форма 211 — CBN / PCD

Назначение

Матрица сменных пластин формы 211: артикул Wohlhaupter, обозначение DIN ISO 1832, геометрия и марки. Марки на листе: WBN150, WBN200, WBN300, WBN450.

Принцип работы и конструкция

Колонки матрицы: радиус, геометрия, артикул, код DIN ISO 1832, индекс и марки. Область применения марки — по символам в ячейке; группа материала — по ГОСТ Р ИСО 513-2019.

Технические параметры

Характерный размер формы и перечень геометрий — в таблице этого листа.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Выбирают радиус и геометрию, затем марку под группу обрабатываемого материала. В запросе: артикул Wohlhaupter, обозначение DIN ISO 1832, группа материала.

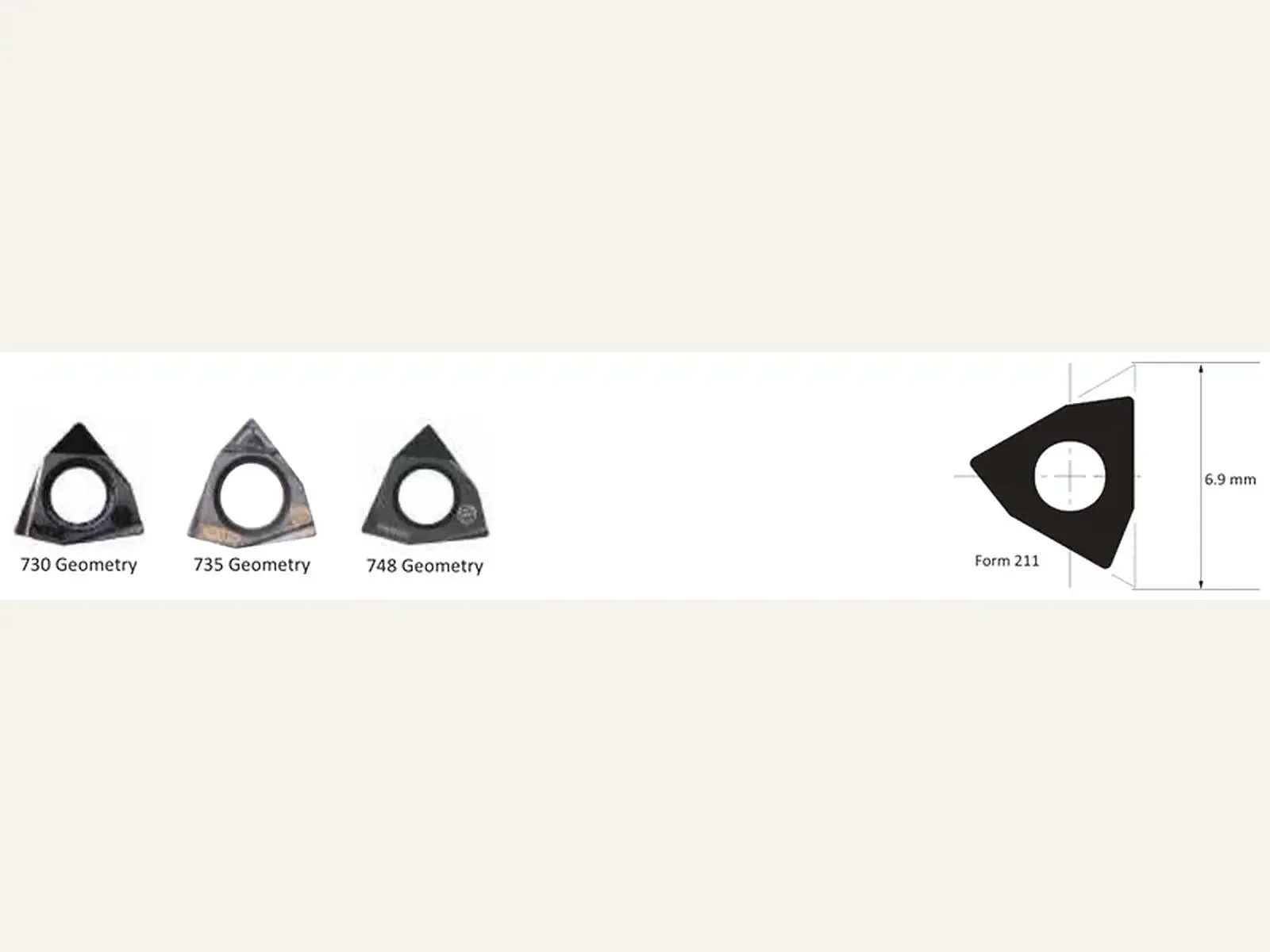

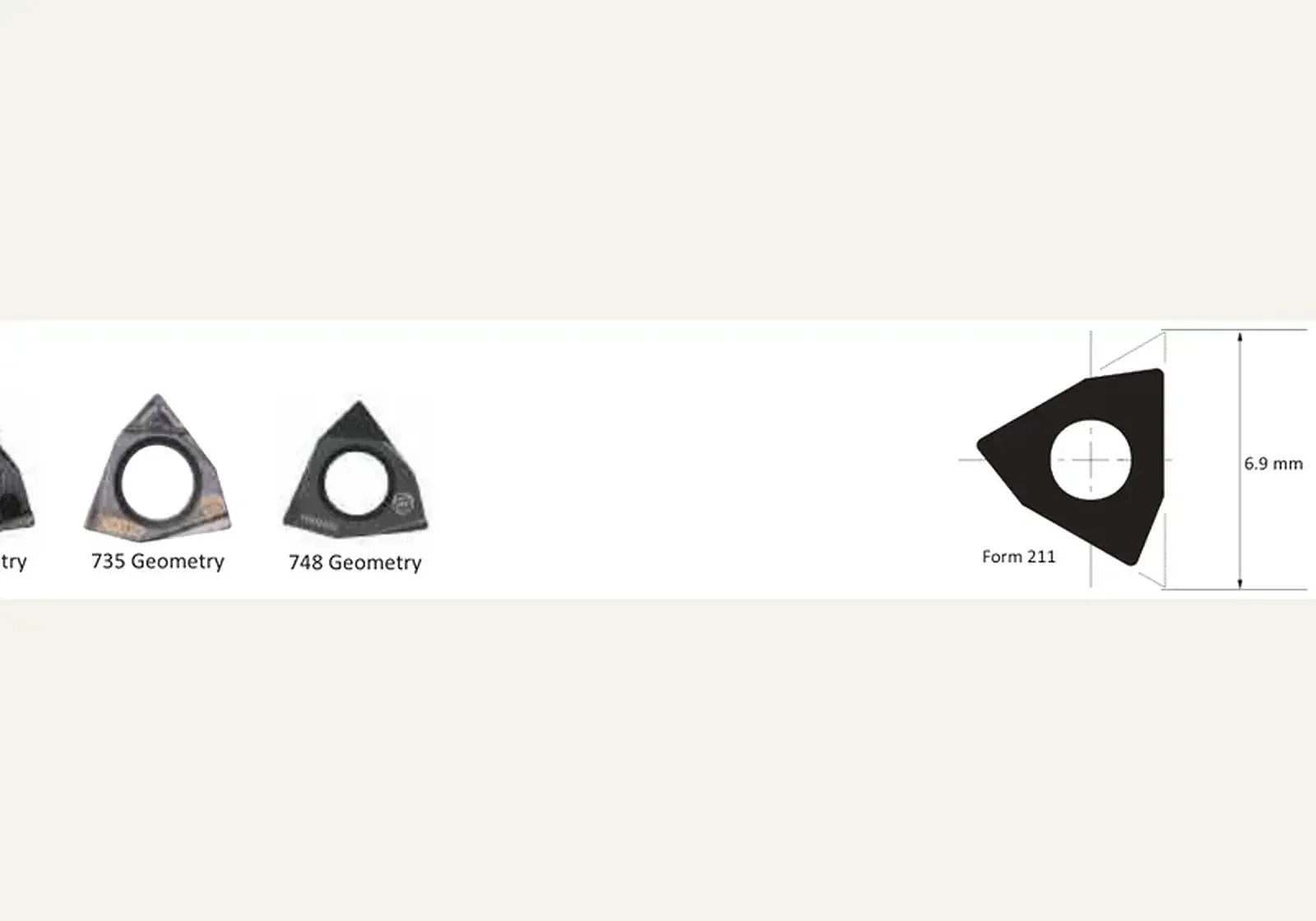

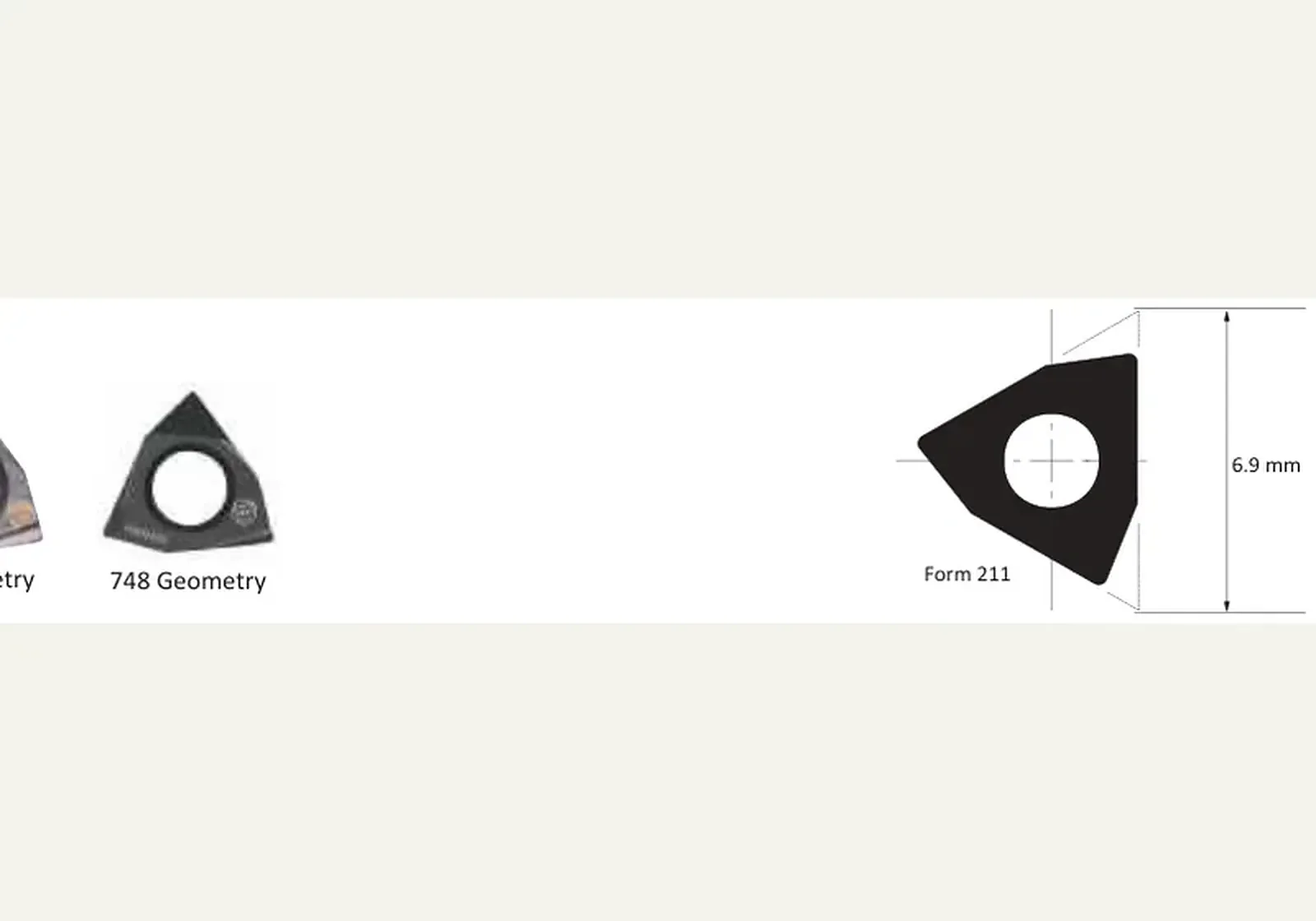

Геометрии 730, 735, 748

Размер формы 6.9 мм — общий sketch на .

Геометрии 730 / 735 / 748 · CBN / PCD

5 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Геометрии 730 / 735 / 748 · CBN / PCD. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
						CBN				PCD
						Без покрытия				С покрытием
P · Сталь
M · Нержавеющая
K · Чугун									▼▼▼
N · Цветмет										▼▼▼
S · Титан / жаропрочные
H · Закалённые							▼▼▼
Радиус, мм	Радиус, дюйм	Геометрия	Артикул	Код ISO	№ индекса	WBN150	WBN200	WBN300	WBN450	PKDD30	PKDD50
0.10	0.004	730	F21101GN730 Заказать	WBGX020101	397763					⦵
0.20	0.008	730	F21102GN730 Заказать	WBGX020102	097557					⦵	⦵
0.20	0.008	735	F21102GN735 Заказать	WBGX020102	397237					⦵
0.10	0.004	748	F21101GN748 Заказать	WBGX020101	097486		⦵		⦵
0.20	0.008	748	F21102GN748 Заказать	WBGX020102	097552		⦵		⦵

Принадлежности к пластинам

1 строка

Момент затяжки — в ньютон-метрах, шаг и длина резьбы — в миллиметрах.

Винт с потайной головкой, динамометрическая рукоятка, сервисный ключ и момент затяжки по форме пластины.
Форма пластины	Винт с потайной головкой	Резьба винта	Динамометрическая рукоятка	Сервисный ключ	Момент затяжки, Н·м	Размер ключа
211	215377	M2 × 0,4 × 4	415507	115537	0,6	T6

Условные обозначения и принадлежности

Листы не объединяют: 240 = кермет/твёрдый сплав (121/650), 241 = CBN/PCD (730/735/748).
