Марки — твёрдый сплав с покрытием · продолжение · стр. 232

Сменные пластины

Пластины · Марки

Марки — твёрдый сплав с покрытием · продолжение.

Назначение

Справочник марок режущего материала для матриц форм. Марки на листе: WHC98, WHC198, WHC111, WHC114, WHC136, WHC164, WHC168, WHC170.

Принцип работы и конструкция

Символы в ячейках матрицы показывают пригодность марки к группе обрабатываемого материала по ГОСТ Р ИСО 513-2019. Марка Wohlhaupter не тождественна ГОСТ 3882-74.

Технические параметры

Перечень марок — в таблицах этого листа. Марки на листе: WHC98, WHC198, WHC111, WHC114, WHC136, WHC164, WHC168, WHC170.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Сначала группа обрабатываемого материала, затем марка по символу в строке выбранного артикула.

Марки · твёрдый сплав с покрытием (продолжение)

8 марок

Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.

P СтальM НержавеющаяK ЧугунN ЦветметS ЖаропрочныеH Закалённые

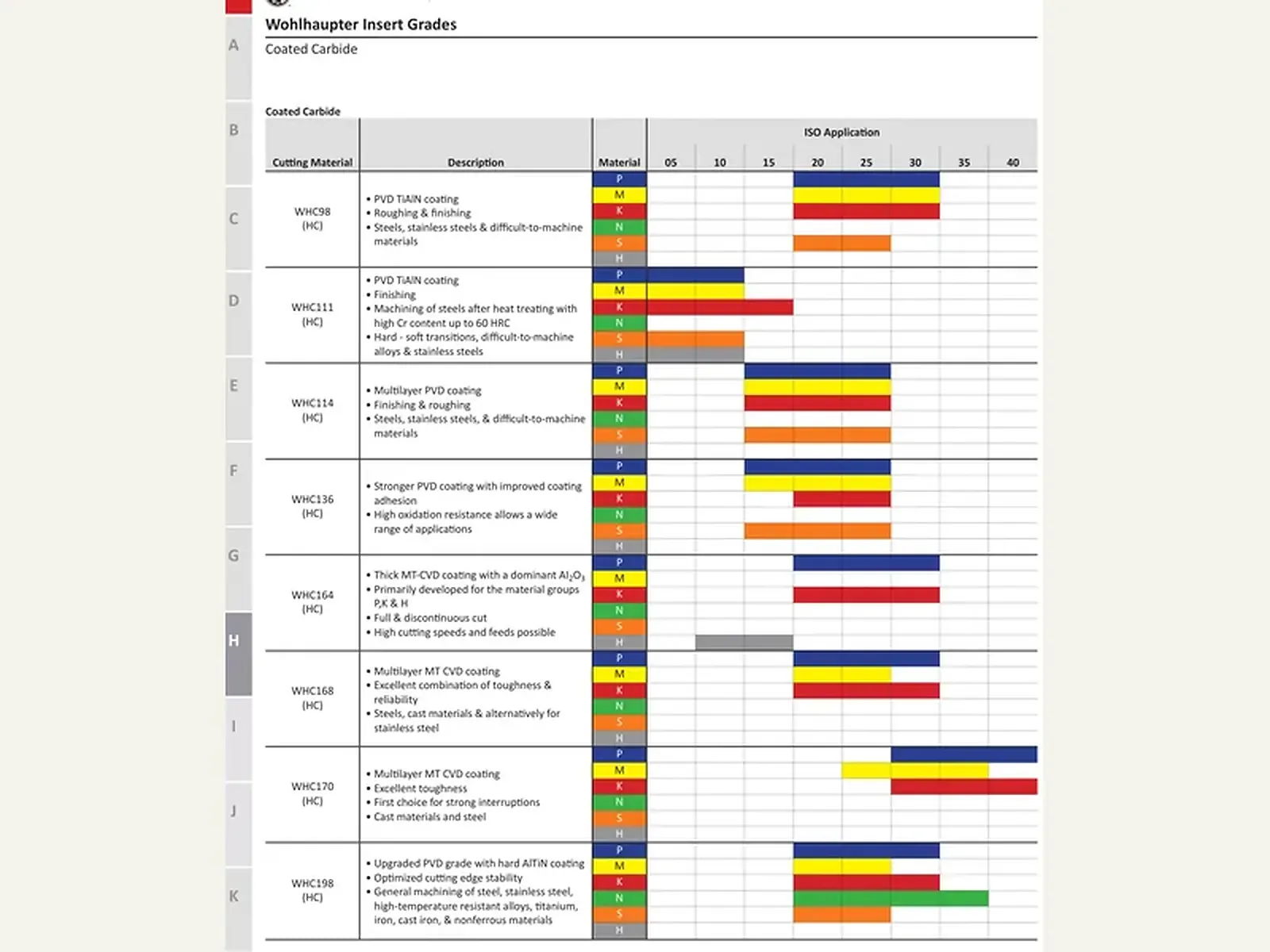

Марки · твёрдый сплав с покрытием (продолжение). Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.
Марки · твёрдый сплав с покрытием (продолжение)
			Область применения ISO: 05 10 15 20 25 30 35 40
Марка	Описание	Материал	05–40
WHC98HC	PVD TiAlN. Черновая и чистовая. Стали, нерж., труднообрабатываемые	P
		M
		K
		S
WHC111HC	PVD TiAlN. Чистовая. Стали после термообработки, высокий Cr, до 60 HRC	P
		M
		K
		S
		H
WHC114HC	Многослойный PVD. Чистовая и черновая. Стали, нерж., труднообрабатываемые	P
		M
		K
		S
WHC136HC	Более прочный PVD, лучше адгезия. Стойкость к окислению, широкий диапазон	P
		M
		K
		S
WHC164HC	Толстый MT-CVD, доминирует Al₂O₃. Группы P, K, H. Сплошное и прерывистое	P
		K
		H
WHC168HC	Многослойный MT-CVD. Вязкость и надёжность. Стали, чугун; также нерж.	P
		M
		K
WHC170HC	Многослойный MT-CVD. Высокая вязкость. Первый выбор при сильных прерываниях	P
		M
		K
WHC198HC	Обновлённый PVD AlTiN. Стабильность кромки. Сталь, нерж., HRSA, Ti, чугун, цветмет	P
		M
		K
		N
		S
