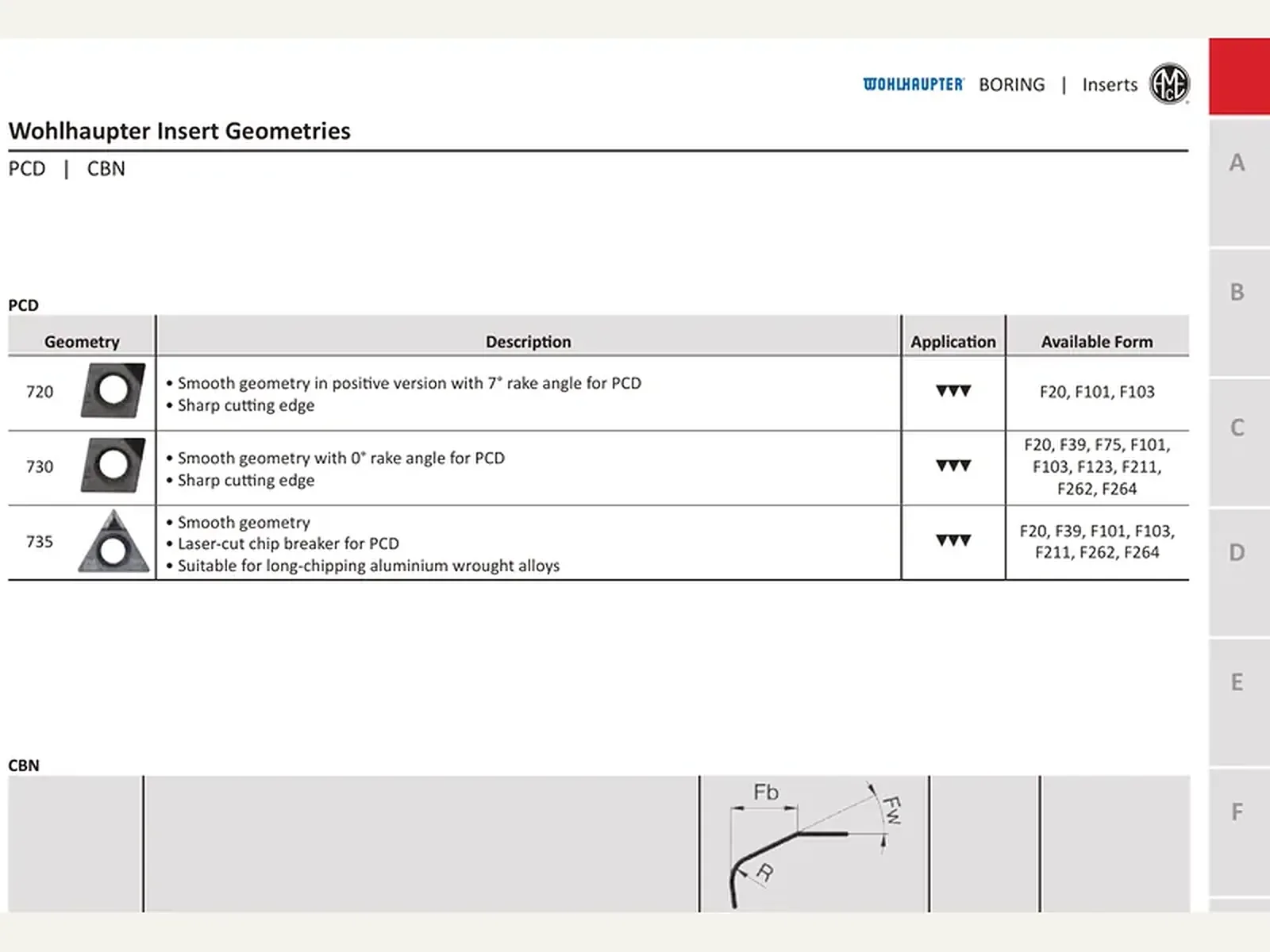

Геометрии — PCD и CBN.

Справочник геометрий стружколома Wohlhaupter. Числовой код геометрии не равен обозначению DIN ISO 1832.

Одна геометрия встречается на нескольких формах. Зачищающая кромка вынесена на отдельный лист.

Номера геометрий — в таблицах этого листа.

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Геометрию выбирают вместе с формой и радиусом в матрице артикулов.

PCD

3 геометрии

Геометрии PCD. ▾ основная, ▽ расширенная.

Геометрии PCD. ▾ основная, ▽ расширенная.

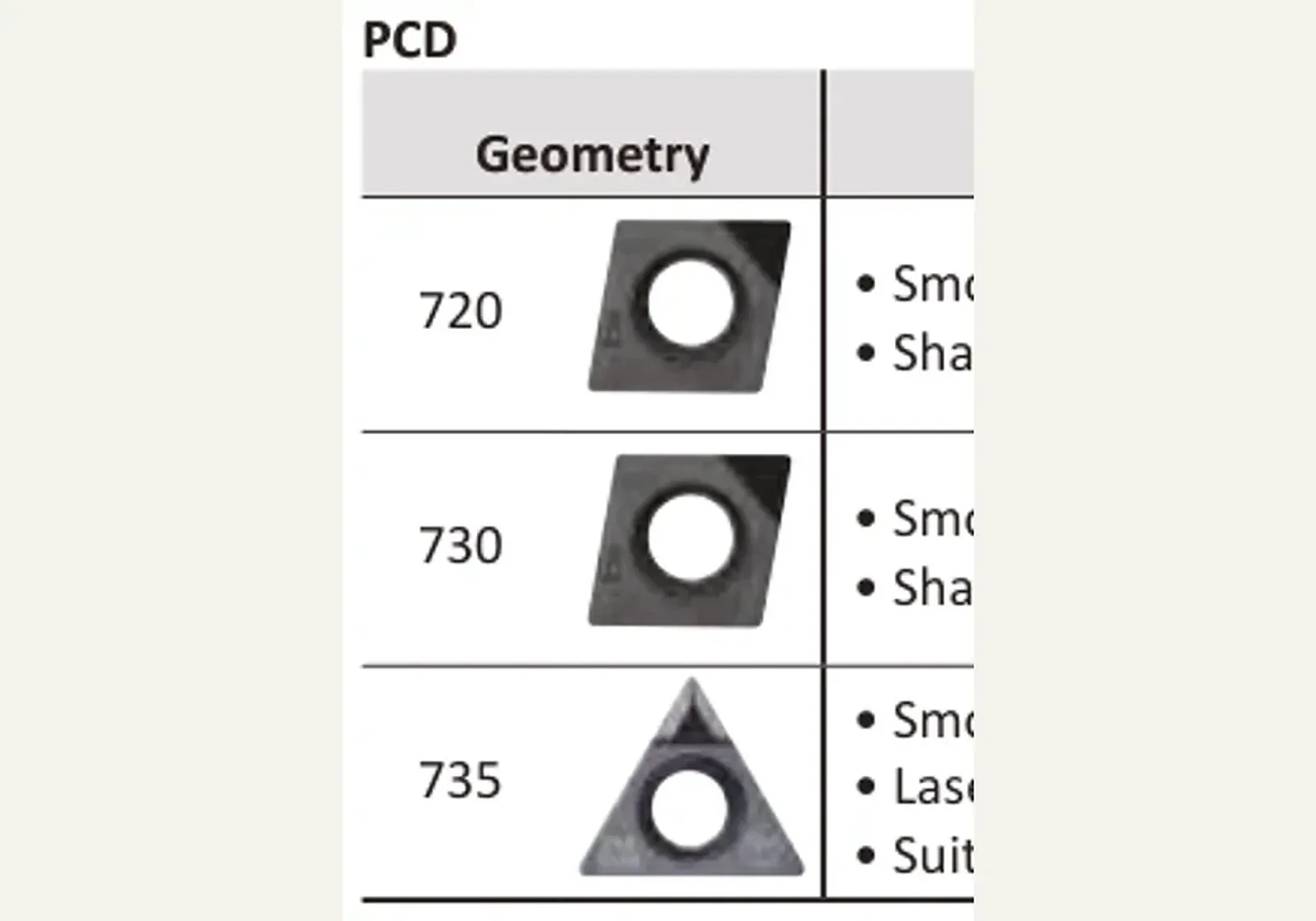

Геометрия	Описание	Применение	Формы
720	Гладкая геометрия в позитивной версии с передним углом 7° для PCD Острая режущая кромка	▼▼▼	F20, F101, F103
730	Гладкая геометрия с передним углом 0° для PCD Острая режущая кромка	▼▼▼	F20, F39, F75, F101, F103, F123, F211, F262, F264
735	Гладкая геометрия Стружколом с лазерной резкой для PCD Подходит для деформируемых алюминиевых сплавов с длинной стружкой.	▼▼▼	F20, F39, F101, F103, F211, F262, F264

CBN

7 геометрий

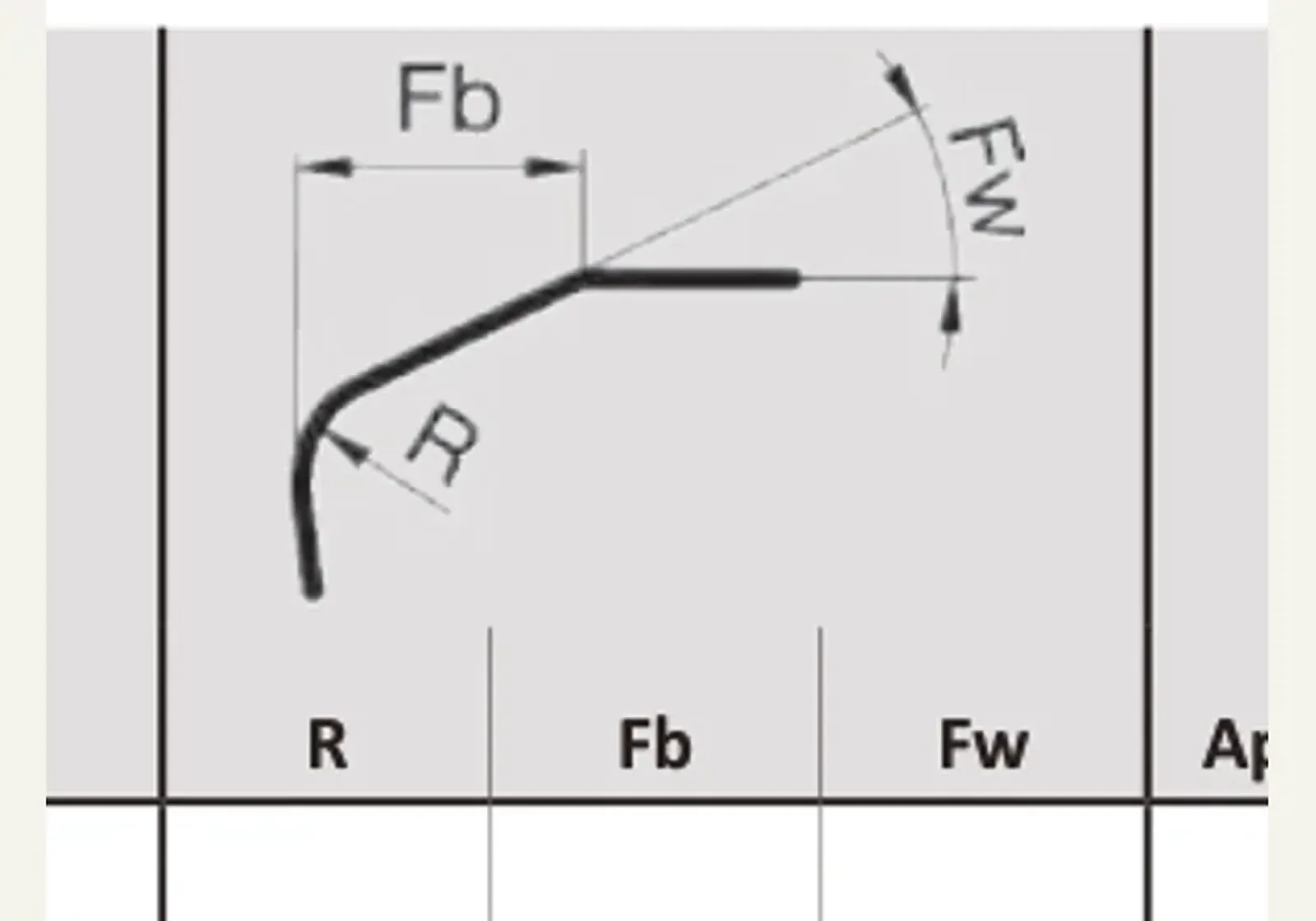

Геометрии CBN (R / Fb / Fw). Единицы: мм · °.

Геометрии CBN (R / Fb / Fw). Единицы: мм · °.
Геометрия	Описание	R	Fb	Fw	Применение	Формы
741	Гладкая геометрия с передним углом 0° для CBN Закругленная режущая кромка с фаской 30°.	0.015	0.15	30°	▼▼▼	F20, F101, F103
742	Гладкая геометрия с передним углом 0° для CBN Закругленная режущая кромка с фаской 15°.	0.015	0.1	15°	▼▼▼	F20, F101, F103
745	Гладкая геометрия с передним углом 0° для CBN Закругленная режущая кромка с фаской 30°.	0.015	0.05	30°	▼▼▼	F20, F211
747	Гладкая геометрия с передним углом 0° для CBN Закругленная режущая кромка с небольшой фаской под углом 20°.	0.015	0.1	20°	▼▼▼	F39, F104, F262, F264
748	Гладкая геометрия с передним углом 0° для CBN Закругленная режущая кромка Нет фаски	0.015	-	-	▼▼▼	F20, F101, F103, F211
749	Гладкая геометрия с передним углом 0° для CBN Закругленная режущая кромка с большой фаской под углом 20°.	0.015	0.2	20°	▼▼▼ ▼	F75, F123, F264
768	Гладкая геометрия с передним углом 7° для CBN Закругленная режущая кромка	0.015	-	-	▼▼▼	F20, F101, F103
