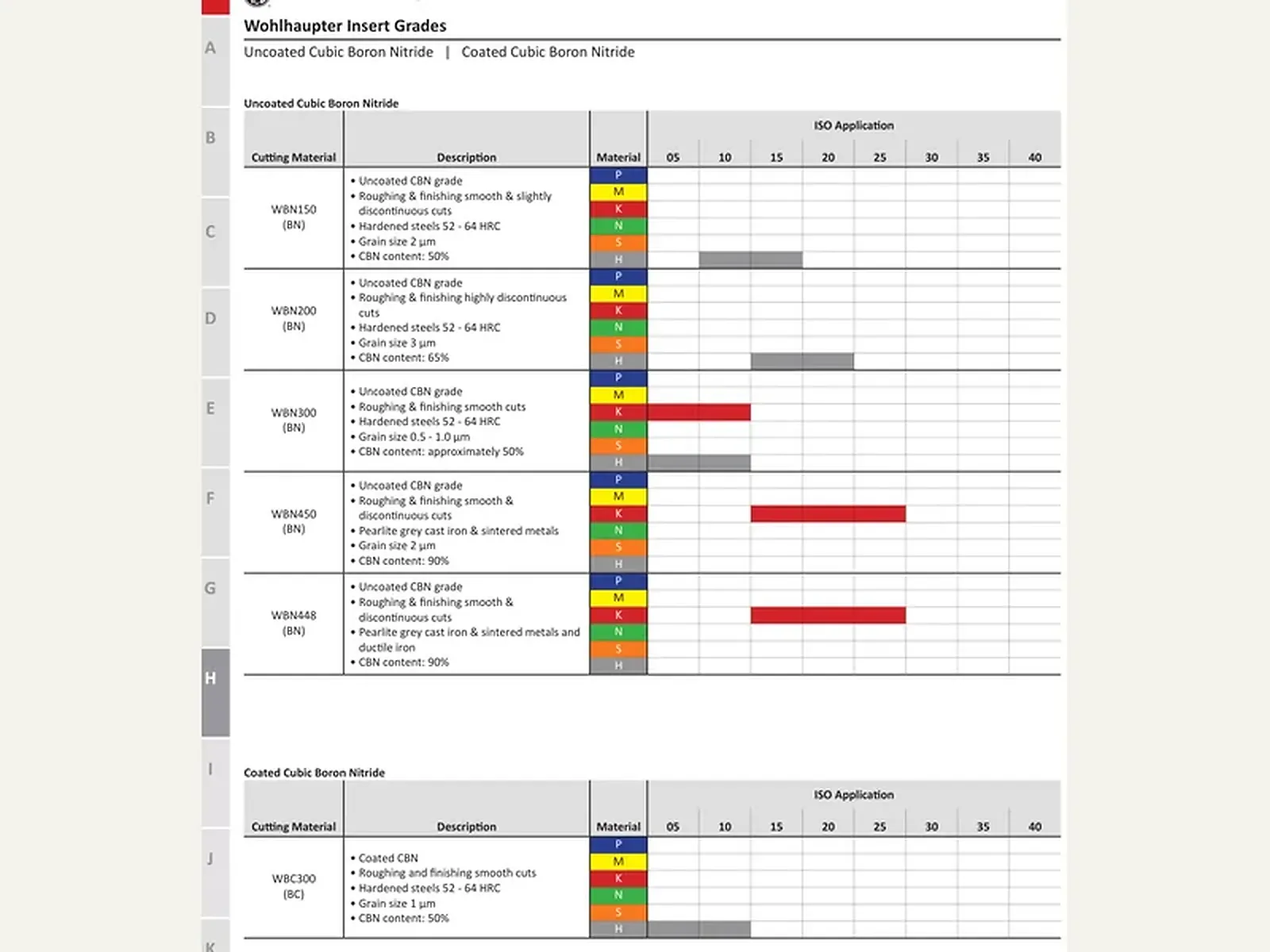

Марки — CBN каталога Wohlhaupter

Марки — CBN · стр. 234

Сменные пластины

Пластины · Марки

Марки — CBN.

Назначение

Справочник марок режущего материала для матриц форм. Марки на листе: WBC300, WBN150, WBN200, WBN300, WBN450.

Принцип работы и конструкция

Символы в ячейках матрицы показывают пригодность марки к группе обрабатываемого материала по ГОСТ Р ИСО 513-2019. Марка Wohlhaupter не тождественна ГОСТ 3882-74.

Технические параметры

Перечень марок — в таблицах этого листа. Марки на листе: WBC300, WBN150, WBN200, WBN300, WBN450.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Сначала группа обрабатываемого материала, затем марка по символу в строке выбранного артикула.

Марки · CBN без покрытия

5 марок

Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.

P СтальM НержавеющаяK ЧугунN ЦветметS ЖаропрочныеH Закалённые

Марки · CBN без покрытия. Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.
Марки · CBN без покрытия
Область применения ISO: 05 10 15 20 25 30 35 40
МаркаОписаниеМатериал05–40
WBN150BN
  • CBN без покрытия.
  • Черновая/чистовая, гладкий и слабый прерыв.
  • 52–64 HRC.
  • Зерно 2 мкм, CBN 50%
H
WBN200BN
  • CBN без покрытия.
  • Сильно прерывистый.
  • 52–64 HRC.
  • Зерно 3 мкм, CBN 65%
H
WBN300BN
  • CBN без покрытия.
  • Гладкий рез.
  • 52–64 HRC.
  • Зерно 0,5–1,0 мкм, CBN ~50%
K
H
WBN450BN
  • CBN без покрытия.
  • Гладкий и прерыв.
  • Перлитный серый чугун и спечённые.
  • Зерно 2 мкм, CBN 90%
K
WBN448BN
  • CBN без покрытия.
  • Гладкий и прерыв.
  • Перлитный серый чугун, спечённые, ковкий чугун.
  • CBN 90%
K

Марки · CBN с покрытием

1 марка

Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.

P СтальM НержавеющаяK ЧугунN ЦветметS ЖаропрочныеH Закалённые

Марки · CBN с покрытием. Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.
Марки · CBN с покрытием
Область применения ISO: 05 10 15 20 25 30 35 40
МаркаОписаниеМатериал05–40
WBC300BC
  • CBN с покрытием.
  • Черновая/чистовая, гладкий.
  • 52–64 HRC.
  • Зерно 1 мкм, CBN 50%
H
