Марки — PCD и керамика · стр. 235

Сменные пластины

Пластины · Марки

Марки — PCD и керамика.

Назначение

Справочник марок режущего материала для матриц форм. Марки на листе: WCN40.

Принцип работы и конструкция

Символы в ячейках матрицы показывают пригодность марки к группе обрабатываемого материала по ГОСТ Р ИСО 513-2019. Марка Wohlhaupter не тождественна ГОСТ 3882-74.

Технические параметры

Перечень марок — в таблицах этого листа. Марки на листе: WCN40.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Сначала группа обрабатываемого материала, затем марка по символу в строке выбранного артикула.

Марки · PCD

2 марки

Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.

P СтальM НержавеющаяK ЧугунN ЦветметS ЖаропрочныеH Закалённые

Марки · PCD. Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.

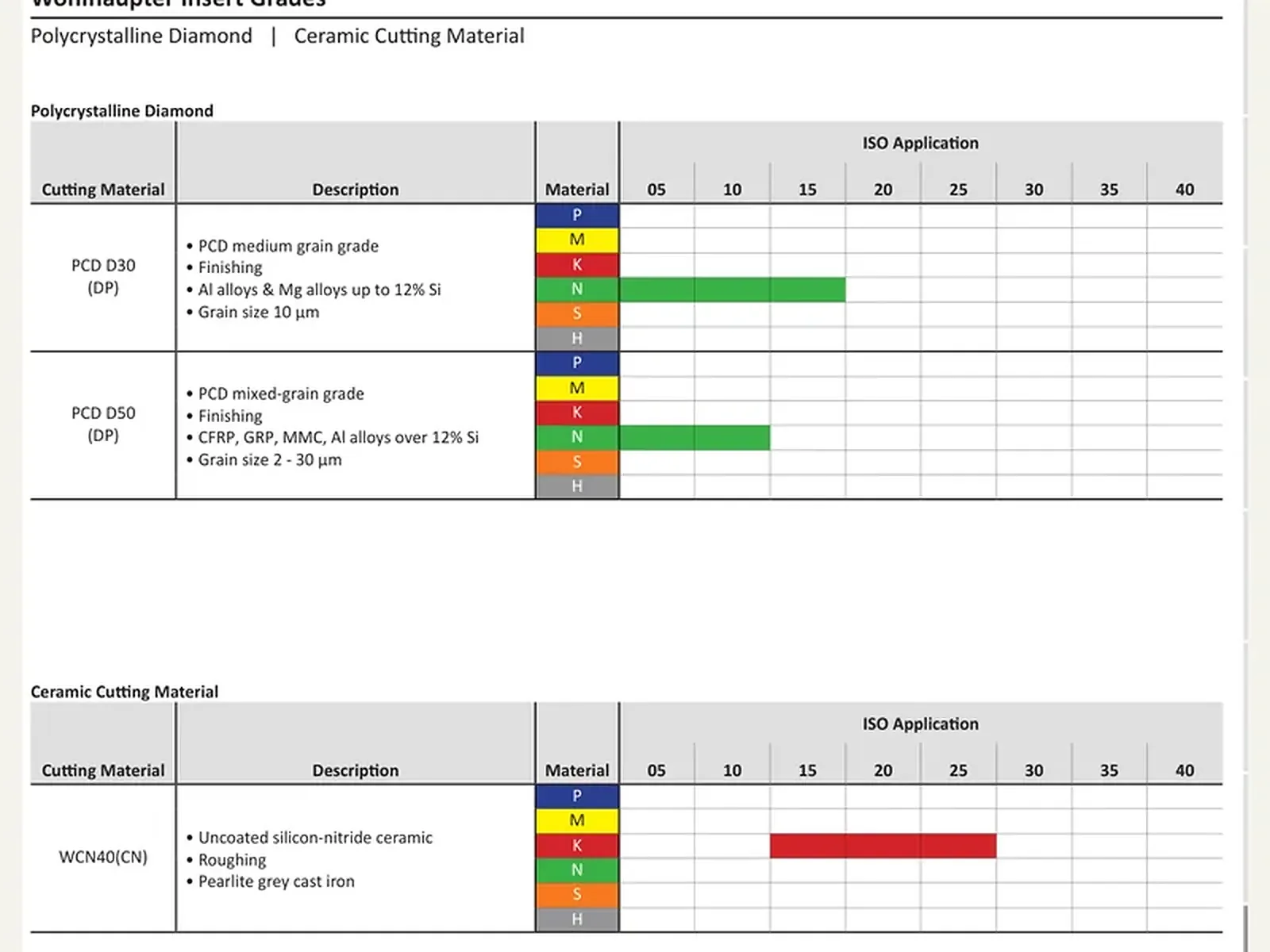

Марки · PCD
			Область применения ISO: 05 10 15 20 25 30 35 40
Марка	Описание	Материал	05–40
PCD D30DP	PCD среднее зерно. Чистовая. Al и Mg ≤12% Si. Зерно 10 мкм	N
PCD D50DP	PCD смешанное зерно. Чистовая. CFRP, GRP, MMC, Al >12% Si. Зерно 2–30 мкм	N

Марки · керамика

1 марка

Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.

P СтальM НержавеющаяK ЧугунN ЦветметS ЖаропрочныеH Закалённые

Марки · керамика. Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.
Марки · керамика
			Область применения ISO: 05 10 15 20 25 30 35 40
Марка	Описание	Материал	05–40
WCN40CN	Керамика Si₃N₄ без покрытия. Черновая. Перлитный серый чугун	K
WCN40CN		N
