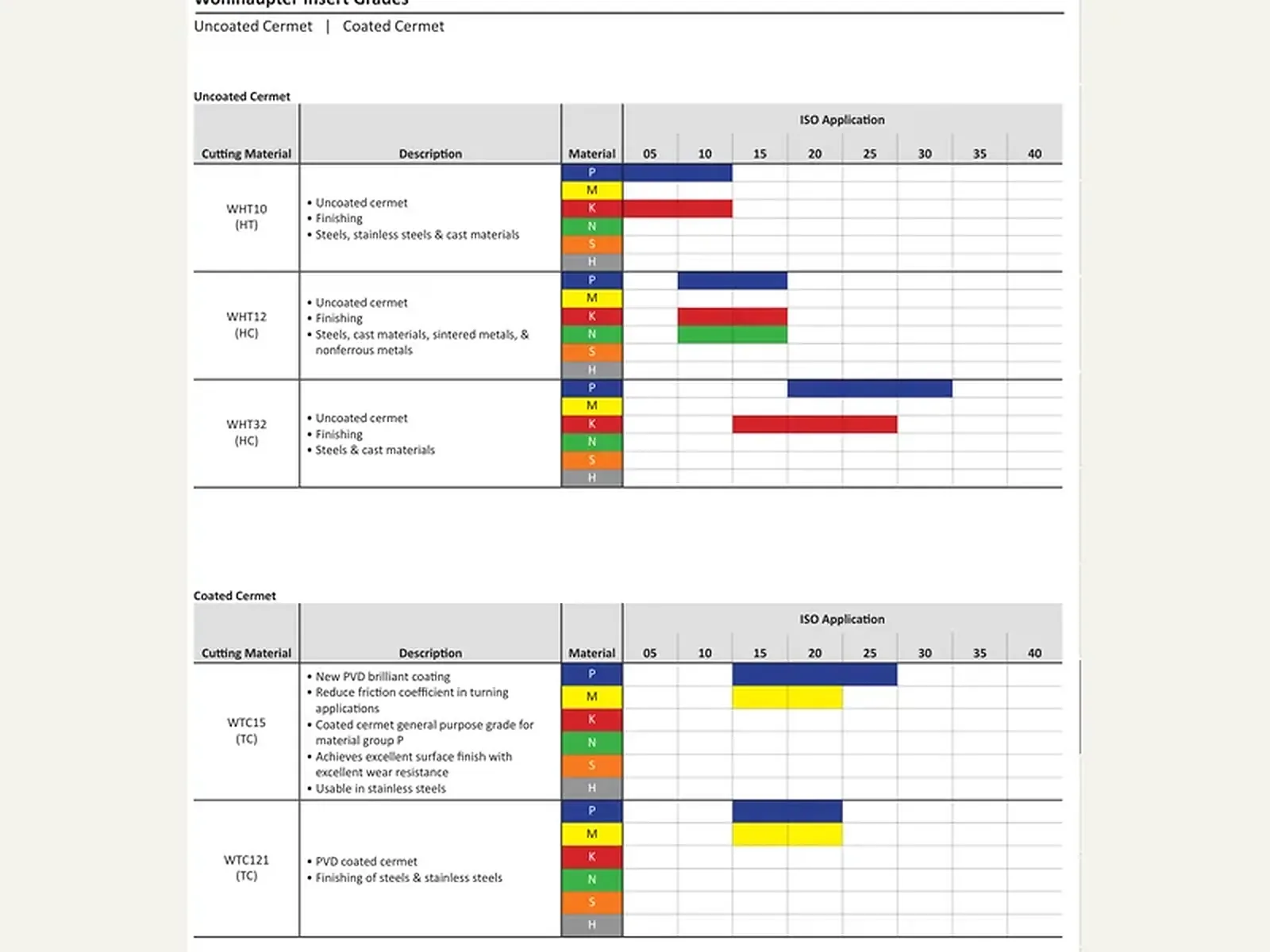

Марки — кермет каталога Wohlhaupter

Марки — кермет · стр. 233

Сменные пластины

Пластины · Марки

Марки — кермет.

Назначение

Справочник марок режущего материала для матриц форм. Марки на листе: WHT10, WHT12, WHT32, WTC15, WTC121.

Принцип работы и конструкция

Символы в ячейках матрицы показывают пригодность марки к группе обрабатываемого материала по ГОСТ Р ИСО 513-2019. Марка Wohlhaupter не тождественна ГОСТ 3882-74.

Технические параметры

Перечень марок — в таблицах этого листа. Марки на листе: WHT10, WHT12, WHT32, WTC15, WTC121.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Сначала группа обрабатываемого материала, затем марка по символу в строке выбранного артикула.

Марки · кермет без покрытия

3 марки

Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.

P СтальM НержавеющаяK ЧугунN ЦветметS ЖаропрочныеH Закалённые

Марки · кермет без покрытия. Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.
Марки · кермет без покрытия
Область применения ISO: 05 10 15 20 25 30 35 40
МаркаОписаниеМатериал05–40
WHT10HT
  • Кермет без покрытия.
  • Чистовая.
  • Стали, нерж., чугун
P
K
WHT12HT
  • Кермет без покрытия.
  • Чистовая.
  • Стали, чугун, спечённые, цветмет
P
K
N
WHT32HT
  • Кермет без покрытия.
  • Чистовая.
  • Стали и чугун
P
K

Марки · кермет с покрытием

2 марки

Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.

P СтальM НержавеющаяK ЧугунN ЦветметS ЖаропрочныеH Закалённые

Марки · кермет с покрытием. Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.
Марки · кермет с покрытием
Область применения ISO: 05 10 15 20 25 30 35 40
МаркаОписаниеМатериал05–40
WTC15TC
  • Новый PVD.
  • Ниже трение при точении.
  • Универсальный покрытый кермет для P; также нерж.
P
M
K
WTC121TC
  • PVD-кермет.
  • Чистовая сталей и нержавеющих
P
K
N
