Сменные пластины

Номенклатура пластин WohlhaupterНоменклатура пластин WohlhaupterОписание, таблицы и примечанияНоменклатура пластин ISOНоменклатура пластин ISOОписание, таблицы и примечанияМарки пластинМарки пластинОписание, таблицы и примечанияГеометрии пластин WohlhaupterГеометрии пластин WohlhaupterОписание, таблицы и примечанияФорма 211Форма 211Описание, таблицы и примечанияФорма 20Форма 20Описание, таблицы и примечанияФормы 161 и 163Формы 161 и 163Описание, таблицы и примечанияФорма 47Форма 47Описание, таблицы и примечанияФормы 101, 103, 104 и 105Формы 101, 103, 104 и 105Описание, таблицы и примечанияФормы 101, 103 и 104Формы 101, 103 и 104Описание, таблицы и примечания
Режимы резания — чистовая
Нажмите, чтобы увеличить
Режимы резания — чистовая

Режимы резания — чистовая · стр. 267

Сменные пластины

Пластины · Режимы и справка

Режимы резания — чистовая

Назначение

Ориентиры скорости, подачи и глубины для наладки. Это таблица данного листа, не норматив раздела.

Принцип работы и конструкция

Строки сгруппированы по материалу и диаметру. Значения корректируют по жёсткости сборки и системе СОЖ.

Технические параметры

Единицы — по подписи таблицы (об/мин, мм/об). Стойкость подтверждают по ISO 3685 на конкретной марке.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Материал детали сопоставляют с группой P, M, K, N, S, H, затем с маркой в матрице формы.

Технические данные

Рекомендуемая подача
мм/зуб
Finish cutting data
Чистовая · режимы

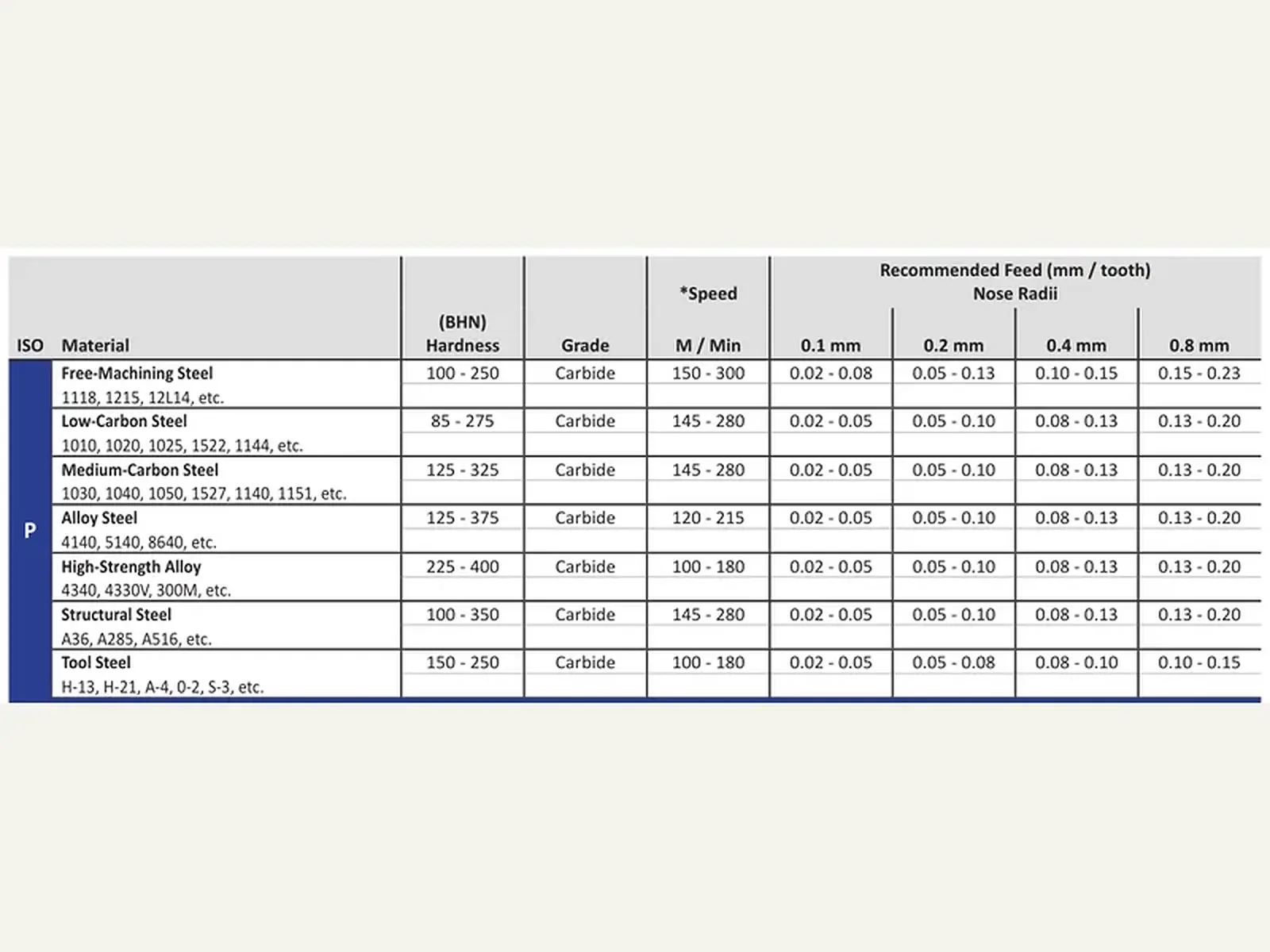

Режимы резания — чистовая

7 строк

Единицы: скорость — м/мин · подача — мм/зуб · твёрдость — HB. Если в ячейке указано иное — оно главнее.

Режимы резания — чистовая. Единицы: скорость — м/мин · подача — мм/зуб · твёрдость — HB. Если в ячейке указано иное — оно главнее.
ISOМатериалТвёрдостьМаркам/мин0,1 мм0,2 мм0,4 мм0,8 мм
PСвободнообрабатываемая сталь100-250Твёрдый сплав150-3000.02-0.080.05-0.130.10-0.150.15-0.23
PНизкоуглеродистая сталь85-275Твёрдый сплав145-2800.02-0.050.05-0.100.08-0.130.13-0.20
PСреднеуглеродистая сталь125-325Твёрдый сплав145-2800.02-0.050.05-0.100.08-0.130.13-0.20
PЛегированная сталь125-375Твёрдый сплав120-2150.02-0.050.05-0.100.08-0.130.13-0.20
PВысокопрочный сплав225-400Твёрдый сплав100-1800.02-0.050.05-0.100.08-0.130.13-0.20
PКонструкционная сталь100-350Твёрдый сплав145-2800.02-0.050.05-0.100.08-0.130.13-0.20
PИнструментальная сталь150-250Твёрдый сплав100-1800.02-0.050.05-0.080.08-0.100.10-0.15

Режимы резания — чистовая · 2

28 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Режимы резания — чистовая · 2. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
ISOМатериалТвёрдостьМаркам/мин0,1 мм0,2 мм0,4 мм0,8 мм
PИнструментальная сталь150 - 250Твёрдый сплав100 - 1800.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.15
NH-13, H-21, A-4, 0-2, S-3, etc.150 - 250Твёрдый сплав100 - 1800.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.15
SЖаропрочный сплав140 - 310Твёрдый сплав30 - 700.02 - 0.050.05 - 0.080.08 - 0.130.10 - 0.15
SHastelloy B, Inconel 600 и др.———————
SТитановый сплав140 - 310Твёрдый сплав40 - 900.02 - 0.050.05 - 0.080.08 - 0.130.10 - 0.15
SАэрокосмический сплав185 - 350Твёрдый сплав40 - 900.02 - 0.050.05 - 0.080.08 - 0.130.10 - 0.15
SS82———————
SS82185 - 350Твёрдый сплав40 - 900.02 - 0.050.05 - 0.080.08 - 0.130.10 - 0.15
MНержавеющая сталь серии 400185 - 350Твёрдый сплав50 - 1200.02 - 0.050.05 - 0.100.08 - 0.100.10 - 0.15
M416, 420, etc.———————
MНержавеющая сталь серии 300135 - 275Твёрдый сплав90 - 1600.02 - 0.050.05 - 0.100.08 - 0.100.10 - 0.15
M304, 316, 17-4PH, etc.———————
MСупердуплексная нержавеющая сталь135 - 275Твёрдый сплав60 - 1600.02 - 0.050.05 - 0.100.08 - 0.100.10 - 0.15
HИзносостойкая пластина400 - 600Твёрдый сплав30 - 600.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.15
HHardox®, AR400, T-1 и др.—CBN70 - 1800.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.15
HЗакалённая сталь300 - 500Твёрдый сплав40 - 800.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.15
——CBN70 - 1800.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.15
HЗакалённая сталь300 - 500CBN70 - 1800.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.15
KВЧ / высокопрочный чугун120 - 320Твёрдый сплав145 - 2600.02 - 0.050.05 - 0.100.08 - 0.130.13 - 0.20
KСерый / белый чугун180 - 320Твёрдый сплав180 - 3200.02 - 0.050.05 - 0.100.08 - 0.130.13 - 0.20
——CBN400 - 10000.02 - 0.050.05 - 0.100.08 - 0.130.13 - 0.20
KСерый / белый чугун180 - 320CBN400 - 10000.02 - 0.050.05 - 0.100.08 - 0.130.13 - 0.20
NЛитой алюминий30 - 180Твёрдый сплав260 - 8500.02 - 0.050.05 - 0.100.08 - 0.130.13 - 0.20
——PCD495 - 19950.02 - 0.050.05 - 0.100.08 - 0.130.13 - 0.20
NКованый алюминий30 - 180Твёрдый сплав205 - 6000.02 - 0.050.05 - 0.130.10 - 0.150.15 - 0.23
NАлюминиевая бронза100 - 250Твёрдый сплав145 - 2800.02 - 0.050.05 - 0.100.10 - 0.130.13 - 0.20
NЛатунь100Твёрдый сплав205 - 6000.02 - 0.050.05 - 0.100.08 - 0.130.13 - 0.20
NМедь60Твёрдый сплав100 - 1800.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.13
