Режимы резания — черновая

Назначение

Ориентиры скорости, подачи и глубины для наладки. Это таблица данного листа, не норматив раздела.

Принцип работы и конструкция

Строки сгруппированы по материалу и диаметру. Значения корректируют по жёсткости сборки и системе СОЖ.

Технические параметры

Единицы — по подписи таблицы (об/мин, мм/об). Стойкость подтверждают по ISO 3685 на конкретной марке.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Материал детали сопоставляют с группой P, M, K, N, S, H, затем с маркой в матрице формы.

Технические данные

Рекомендуемая подача: мм/зуб

Черновое растачивание, режимы резания — Черновая · режимы

NOVITECH, глубокое отверстие — NOVITECH® / deep-hole

Режимы резания — черновая

Найти в таблице 42 строки

Единицы: скорость — м/мин · подача — мм/зуб · твёрдость — HB. Если в ячейке указано иное — оно главнее.

Режимы резания — черновая. Единицы: скорость — м/мин · подача — мм/зуб · твёрдость — HB. Если в ячейке указано иное — оно главнее.
		(BHN)		Скорость	Рекомендуемая подача (мм/зуб)
ISO	Материал	Твёрдость	Марка	м/мин	0,2 мм	0,4 мм	0,8 мм	1,2 мм
P	Свободнообрабатываемая сталь	100 - 250	Твёрдый сплав	150 - 230	0.10 - 0.15	0.10 - 0.30	0.20 - 0.50	0.10 - 0.80
P	1118, 1215, 12L14, etc.	—	Кермет	150 - 250	0.10 - 0.15	0.10 - 0.30	0.20 - 0.50	0.10 - 0.80
P	Низкоуглеродистая сталь	85 - 275	Твёрдый сплав	140 - 250	0.10 - 0.15	0.10 - 0.30	0.20 - 0.50	0.10 - 0.80
P	1010, 1020, 1025, 1522, 1144, etc.	—	—	—	—	—	—	—
P	Среднеуглеродистая сталь	125 - 325	Твёрдый сплав	140 - 250	0.10 - 0.15	0.10 - 0.30	0.20 - 0.50	0.10 - 0.80
P	1030, 1040, 1050, 1527, 1140, 1151, etc.	—	—	—	—	—	—	—
P	Легированная сталь	125 - 375	Твёрдый сплав	120 - 200	0.10 - 0.15	0.10 - 0.30	0.20 - 0.50	0.10 - 0.80
P	4140, 5140, 8640, etc.	—	—	—	—	—	—	—
P	Высокопрочный сплав	225 - 400	Твёрдый сплав	100 - 180	0.10 - 0.15	0.10 - 0.30	0.20 - 0.50	0.10 - 0.80
P	4340, 4330V, 300M, etc.	—	—	—	—	—	—	—
P	Конструкционная сталь	100 - 350	Твёрдый сплав	150 - 260	0.10 - 0.15	0.10 - 0.30	0.20 - 0.50	0.10 - 0.80
P	A36, A285, A516, etc.	—	Кермет	150 - 280	0.10 - 0.15	0.10 - 0.30	0.20 - 0.50	0.10 - 0.80
P	Инструментальная сталь	150 - 250	Твёрдый сплав	100 - 180	0.10 - 0.15	0.10 - 0.30	0.20 - 0.50	0.10 - 0.80
P	H-13, H-21, A-4, 0-2, S-3, etc.	—	—	—	—	—	—	—
P	H-13, H-21, A-4, 0-2, S-3, etc.	150 - 250	Твёрдый сплав	100 - 180	0.10 - 0.15	0.10 - 0.30	0.20 - 0.50	0.10 - 0.80
S	Жаропрочный сплав	140 - 310	Твёрдый сплав	20 - 50	0.10 - 0.15	0.10 - 0.2	0.15 - 0.35	0.20 - 0.40
S	Hastelloy B, Inconel 600 и др.	—	—	—	—	—	—	—
S	Титановый сплав	140 - 310	Твёрдый сплав	40 - 80	0.10 - 0.15	0.10 - 0.2	0.15 - 0.35	0.20 - 0.40
S	Аэрокосмический сплав	185 - 350	Твёрдый сплав	40 - 80	0.10 - 0.15	0.10 - 0.2	0.15 - 0.35	0.20 - 0.40
S	S82	—	—	—	—	—	—	—
S	S82	185 - 350	Твёрдый сплав	40 - 80	0.10 - 0.15	0.10 - 0.2	0.15 - 0.35	0.20 - 0.40
M	Нержавеющая сталь серии 400	185 - 350	Твёрдый сплав	50 - 100	0.10 - 0.15	0.10 - 0.25	0.10 - 0.35	0.20 - 0.60
M	416, 420, etc.	—	—	—	—	—	—	—
M	Нержавеющая сталь серии 300	135 - 275	Твёрдый сплав	80 - 150	0.10 - 0.15	0.10 - 0.25	0.10 - 0.35	0.20 - 0.60
M	304, 316, 17-4PH, etc.	—	—	—	—	—	—	—
M	Супердуплексная нержавеющая сталь	135 - 275	Твёрдый сплав	60 - 100	0.10 - 0.15	0.10 - 0.25	0.10 - 0.35	0.20 - 0.60
H	Износостойкая пластина	400 - 600	Твёрдый сплав	30 - 50	0.05 - 0.15	0.10 - 0.20	0.10 - 0.20	0.10 - 0.25
H	Hardox®, AR400, T-1 и др.	—	CBN	60 - 140	0.05 - 0.15	0.10 - 0.20	0.10 - 0.20	0.10 - 0.25
H	Закалённая сталь	300 - 500	Твёрдый сплав	40 - 60	0.05 - 0.15	0.10 - 0.20	0.10 - 0.20	0.10 - 0.25
—	—	CBN	60 - 140	0.05 - 0.15	0.10 - 0.20	0.10 - 0.20	0.10 - 0.25
H	Закалённая сталь	300 - 500	CBN	60 - 140	0.05 - 0.15	0.10 - 0.20	0.10 - 0.20	0.10 - 0.25
K	ВЧ / высокопрочный чугун	120 - 320	Твёрдый сплав	130 - 250	0.10 - 0.15	0.15 - 0.35	0.20 - 0.50	0.20 - 0.80
—	—	Керамика	200 - 400	0.10 - 0.15	0.15 - 0.35	0.20 - 0.50	0.20 - 0.80
K	Серый / белый чугун	180 - 320	Твёрдый сплав	150 - 280	0.10 - 0.15	0.15 - 0.35	0.20 - 0.60	0.20 - 0.80
—	—	Керамика	400 - 1000	0.10 - 0.15	0.15 - 0.35	0.20 - 0.60	0.20 - 0.80
K	Серый / белый чугун	180 - 320	Керамика	400 - 1000	0.10 - 0.15	0.15 - 0.35	0.20 - 0.60	0.20 - 0.80
N	Литой алюминий	30 - 180	Твёрдый сплав	250 - 800	0.10 - 0.15	0.15 - 0.35	0.20 - 0.60	0.20 - 0.80
—	—	PCD	400 - 1200	0.10 - 0.15	0.15 - 0.35	0.20 - 0.60	0.20 - 0.80
N	Кованый алюминий	30 - 180	Твёрдый сплав	200 - 500	0.10 - 0.15	0.15 - 0.35	0.15 - 0.50	0.20 - 0.80
N	Алюминиевая бронза	100 - 250	Твёрдый сплав	120 - 250	0.10 - 0.15	0.15 - 0.25	0.15 - 0.40	0.20 - 0.60
N	Латунь	100	Твёрдый сплав	200 - 500	0.10 - 0.15	0.15 - 0.25	0.15 - 0.40	0.20 - 0.80
N	Медь	60	Твёрдый сплав	100 - 150	0.10 - 0.15	0.15 - 0.25	0.15 - 0.35	0.20 - 0.40

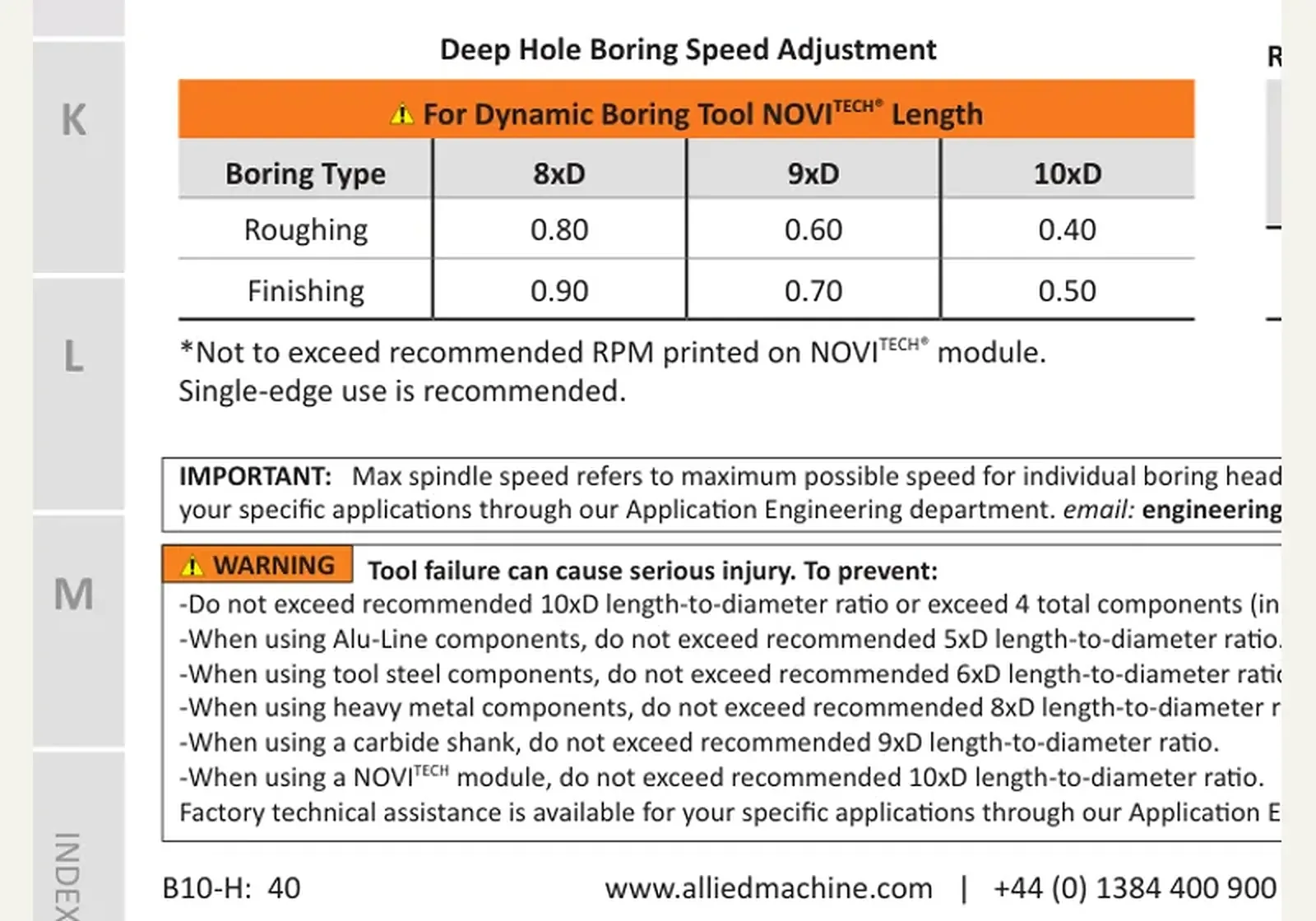

Для динамического расточного инструмента NOVITECH®TECH®

Если для чистовой сборки короче 5×D рекомендовано 120 м/мин, для 10×D скорость будет 60 м/мин (120 × 0,50). Пример: 5×D = 120 м/мин · 10×D = 60 м/мин.

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Для динамического расточного инструмента NOVITECH®TECH®
Тип растачивания	8×D	9×D	10×D
Черновая	0.80	0.60	0.40
Чистовая	0.90	0.70	0.50
