Назначение

Справочник геометрий стружколома Wohlhaupter. Числовой код геометрии не равен обозначению DIN ISO 1832.

Принцип работы и конструкция

Одна геометрия встречается на нескольких формах. Зачищающая кромка вынесена на отдельный лист.

Технические параметры

Номера геометрий — в таблицах этого листа.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Геометрию выбирают вместе с формой и радиусом в матрице артикулов.

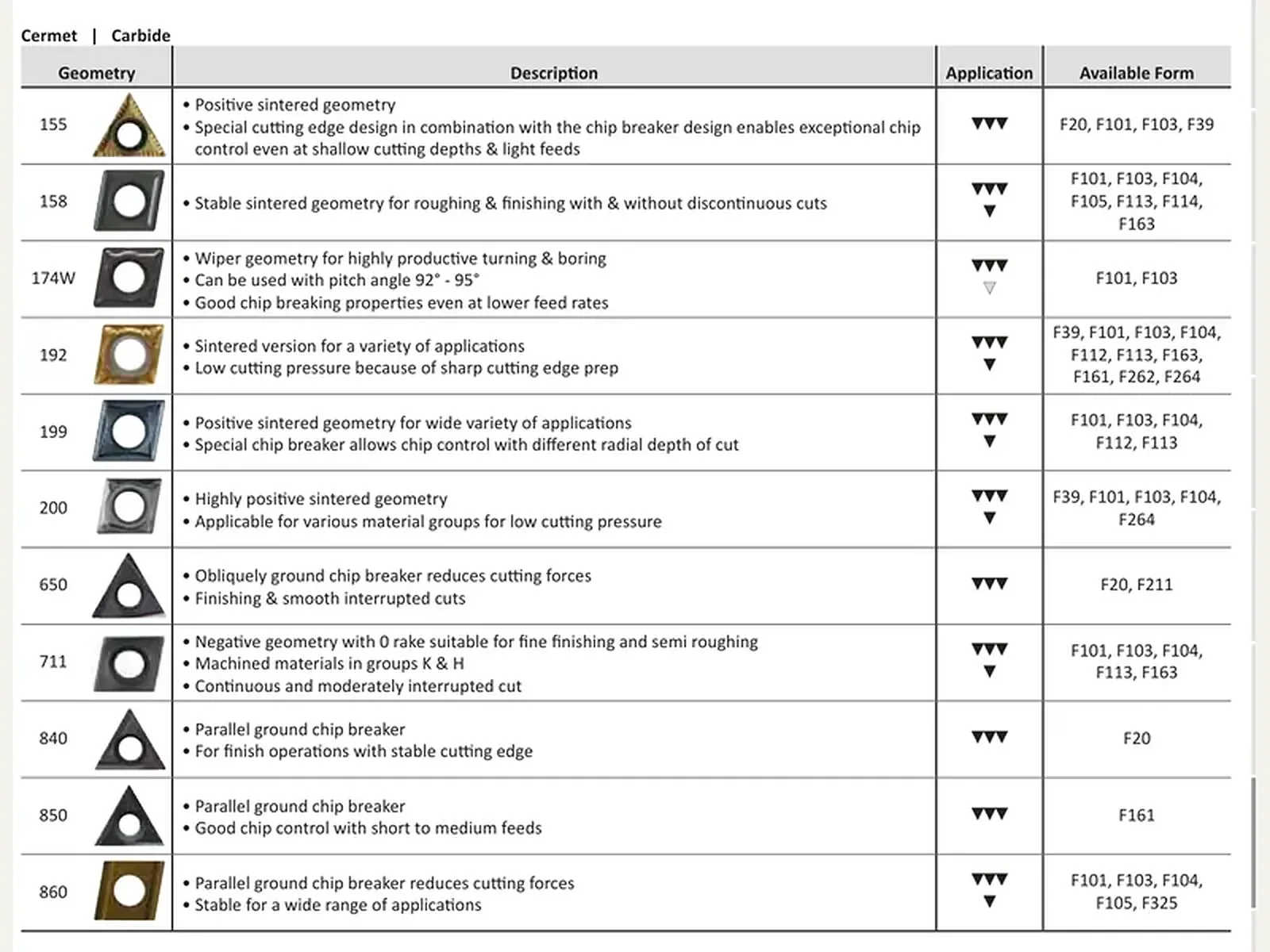

Геометрии · кермет / твёрдый сплав (155–860)

11 геометрий

Геометрии 155–860 · кермет / твёрдый сплав. ▾ основная, ▽ расширенная.

Геометрии · кермет / твёрдый сплав (155–860). Геометрии 155–860 · кермет / твёрдый сплав. ▾ основная, ▽ расширенная.
Геометрия	Описание	Применение	Формы
155	Позитивная спеченная геометрия Специальная передовая конструкция в сочетании со стружколомом обеспечивает исключительную стружку. контроль даже при небольшой глубине резания и легких подачах	▼▼▼	F20, F101, F103, F39
158	Стабильная спеченная геометрия для черновой и чистовой обработки с прерывистыми резами и без них.	▼▼▼ ▼	F101, F103, F104, F105, F113, F114, F163
174W	Геометрия Wiper для высокопроизводительной токарной обработки и растачивания. Может использоваться с углом наклона 92°–95°. Хорошие стружколомные свойства даже при более низких скоростях подачи.	▼▼▼ ▽	F101, F103
192	Спеченная версия для различных применений Низкое давление резания благодаря острой подготовке режущей кромки.	▼▼▼ ▼	F39, F101, F103, F104, F112, F113, F163, F161, F262, F264
199	Позитивная спеченная геометрия для широкого спектра применений. Специальный стружколом позволяет контролировать стружку при различной радиальной глубине резания.	▼▼▼ ▼	F101, F103, F104, F112, F113
200	Высокопозитивная спеченная геометрия Применимо для различных групп материалов при низком давлении резания.	▼▼▼ ▼	F39, F101, F103, F104, F264
650	Наклонно заточенный стружколом снижает силы резания. Чистовая и гладкая прерывистая резка.	▼▼▼	F20, F211
711	Негативная геометрия с передним углом 0 подходит для чистовой и получерновой обработки. Обработанные материалы групп K и H Непрерывный и умеренно прерывистый рез.	▼▼▼ ▼	F101, F103, F104, F113, F163
840	Стружколом с параллельным заземлением Для чистовых операций со стабильной режущей кромкой.	▼▼▼	F20
850	Стружколом с параллельным заземлением Хороший стружкоотвод при коротких и средних подачах.	▼▼▼	F161
860	Параллельно заточенный стружколом снижает силы резания. Стабилен для широкого спектра применений.	▼▼▼ ▼	F101, F103, F104, F105, F325
