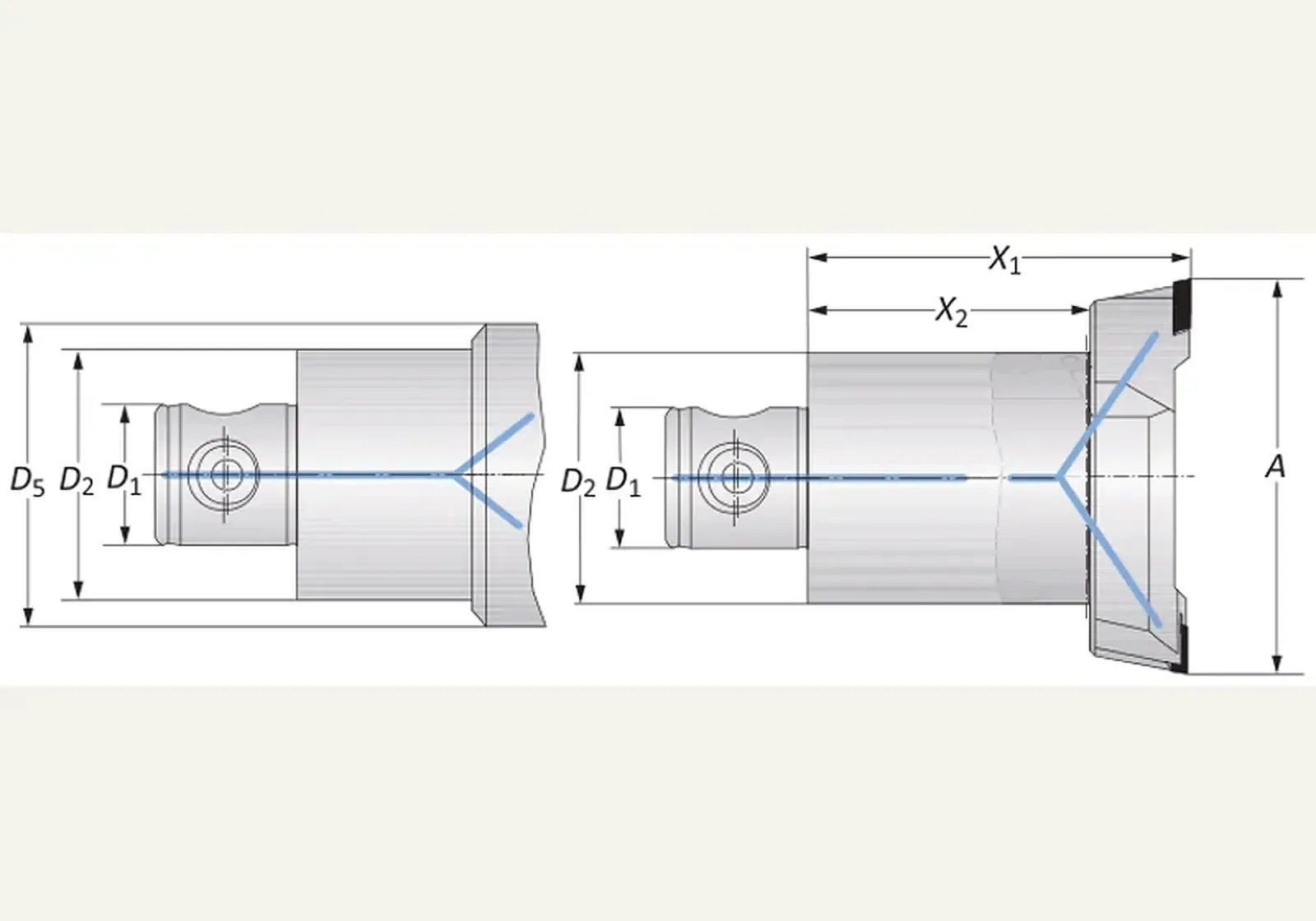

Обозначения на эскизе
- D1
- 63-36
- D2
- 63-36
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Тангенциальные державки Twin Cutter на одном уровне 63-36 DIN ISO 1832 · 148006
Тангенциальные державки Twin Cutter на одном уровне 63-36 · 148006. D1 — типоразмер соединения MVS 63-36.
Линейка — Черновая обработка. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от402 400 ₽(НДС 22% включён)
Wohlhaupter · Черновая обработка
Назначение
Тангенциальные державки Twin Cutter на одном уровне 63-36 · 148006. Двухрезцовая головка Twin Cutter для чернового растачивания Ø 19,50–205,00 мм.
Принцип работы и конструкция
Двухрезцовая головка Twin Cutter: пластины в одном уровне делят подачу на оборот; пластины со смещением по высоте снимают ступенчатый припуск за один проход. Диапазон Twin Cutter — Ø 19,50–205,00 мм.
Зубчатый корпус принимает державки для фаски, обратного растачивания и осевой канавки. Соединение — MVS; конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
D1 — типоразмер соединения MVS 63-36; D2 — типоразмер соединения MVS 63-36; D2 / D1 — типоразмер соединения MVS 63-36; A — 82.00 - 103.00 мм; X1 — 90.00 мм; X2 — 60.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул 148006, диаметр D1 и типоразмер соединения MVS.
Размеры этой позиции
- D2 / D1
- 63-36
- A
- 82.00 - 103.00 мм
- X1
- 90.00 мм
- X2
- 60.00 мм
- D5
- -
- Масса
- 2.20 кг
- Форма пластины
- 05
- Державка пластины
- 151035
- Корпус с зубчатой кассетой
- 148006
- Форма
- 104
- 1 Державка пластины
- 151086
- Державка пластины (-0,7 мм)
- 151090
- 1. Державка пластины
- 151034
- Наименьший диаметр расточки A, мм
- 82.00 - 87.00 мм
- Пластины
- 3
- Державка VolCut
- 151039
- Соединение
- 63 - 36
- Корпус с зубчатой кассетой
- 148006
- винт с цилиндрической головкой
- 140112
- Сервисный ключ
- s2.5 / A
- Зажимная гайка
- 140118
- Резьбовой штифт
- 140121
- A1
- 76.00 - 97.00 мм
- W
- 4.00 мм
- Держатель
- 201062
- Тело
- 148006
Краткие факты
- Артикул
- 148006
- Бренд
- Wohlhaupter
- Раздел
- Черновая обработка
Примечания
от402 400 ₽(НДС 22% включён)
Раздел каталога: Тангенциальные державки Twin Cutter на одном уровне
