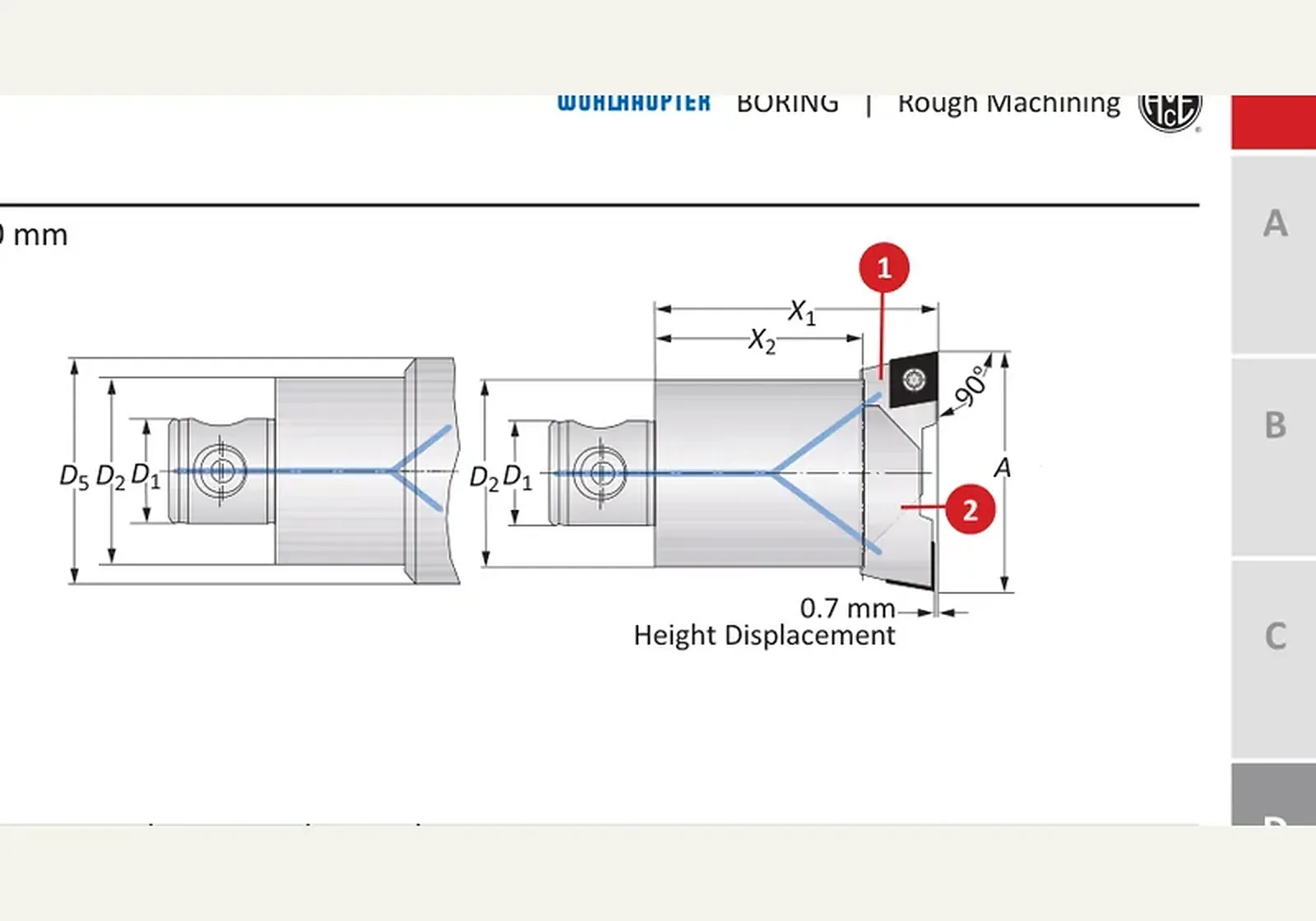

Обозначения на эскизе
- D1
- 40-22
- D2
- 40-22
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Twin Cutter со смещением по высоте 40-22 DIN ISO 1832 · 148018
Twin Cutter со смещением по высоте 40-22 · 148018. D1 — типоразмер соединения MVS 40-22.
Линейка — Черновая обработка. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от365 400 ₽(НДС 22% включён)
Wohlhaupter · Черновая обработка
Назначение
Twin Cutter со смещением по высоте 40-22 · 148018. Двухрезцовая головка Twin Cutter для чернового растачивания Ø 19,50–205,00 мм.
Принцип работы и конструкция
Двухрезцовая головка Twin Cutter: пластины в одном уровне делят подачу на оборот; пластины со смещением по высоте снимают ступенчатый припуск за один проход. Диапазон Twin Cutter — Ø 19,50–205,00 мм.
Зубчатый корпус принимает державки для фаски, обратного растачивания и осевой канавки. Соединение — MVS; конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
D1 — типоразмер соединения MVS 40-22; D2 — типоразмер соединения MVS 40-22; D2 / D1 — типоразмер соединения MVS 40-22; A — 43.00 - 54.00 мм; X1 — 66.00 мм; X2 — 46.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул 148018, диаметр D1 и типоразмер соединения MVS.
Размеры этой позиции
- D2 / D1
- 40-22
- A
- 43.00 - 54.00 мм
- X1
- 66.00 мм
- X2
- 46.00 мм
- D5
- 36.00 мм
- Масса
- 0.70 кг
- Форма
- 104
- 1 Державка пластины
- 151003
- Державка пластины (-0,7 мм)
- 151093
- Корпус с зубчатой кассетой
- 148018
- Соединение
- 40 - 22
- Корпус с зубчатой кассетой
- 148018
- винт с цилиндрической головкой
- 140110
- Сервисный ключ
- s2.5 / A
- Зажимная гайка
- 115667
- Резьбовой штифт
- 126157
- Форма пластины
- 103
- Державка пластины
- 151023
- A1
- 43.00 - 54.00 мм
- W
- 4.00 мм
- Держатель
- 201059
- Тело
- 148018
Краткие факты
- Артикул
- 148018
- Бренд
- Wohlhaupter
- Раздел
- Черновая обработка
Примечания
