Форма 20 · стр. 29
Универсальное чистовое растачивание

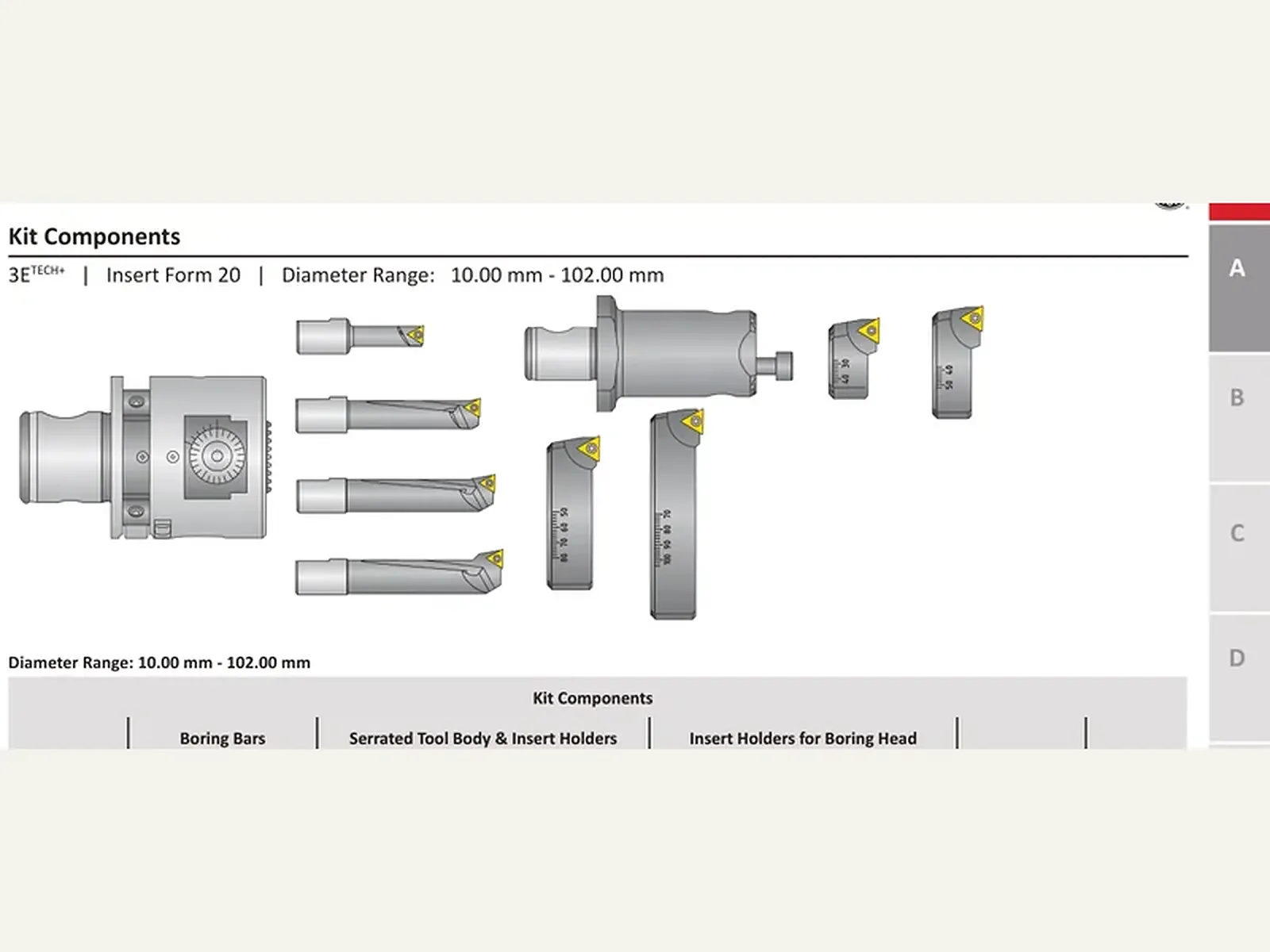

Форма 20. Ø 10,00–30,00 мм: цифровой модуль 3ETECH+ 0,001 мм по диаметру.
Назначение
Сменные пластины формы 20: треугольная геометрия ISO T (TOGX). 91° — угол в плане держателя, не угол пластины; не ромб 80° формы 101.
Принцип работы и конструкция
Пластину подбирают по форме Wohlhaupter и обозначению DIN ISO 1832. Конус шпинделя к пластине не относится.
Технические параметры
Диаметр 10,00–102,00 мм; шаг настройки: цифровой модуль 3ETECH+ 0,001 мм по диаметру.
Соответствие стандартам
Сменная пластина обозначается по DIN ISO 1832. Конус шпинделя и соединение MVS к пластине не относятся.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Группа обрабатываемого материала — ISO 513 (P, M, K, N, S, H).
Применение и подбор
В запросе указывают артикул из таблицы, обозначение DIN ISO 1832 и группу материала ISO 513.
Растачивание расточная оправка Позиция зубчатый державка пластины зажимной
2 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Растачивание | Расточные оправки | Зубчатый | Корпус с зубчатой кассетой & Державки пластин | Державки пластин для расточной головки | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Головка | Диапазон, мм | № | Корпус инструмента | Диапазон, мм | Артикул | Диапазон, мм | Артикул | Кусок | Сервисный ключ | Номер набора |
| 536002 | 10.00 - 15.00 | 218059 | 236021 | 29.00 - 41.00 | 236026 | 52.00 - 77.00 | 236022 | 236020 | 115575 (s2.5) | 103047 Заказать |
| — | 15.00 - 20.00 20.00 - 25.00 25.00 - 30.00 | 081045 081046 081047 | — | 40.00 - 53.00 | 236028 | 76.00 - 102.00 | 236024 | — | 215403 (s4) 215521 (s5) 115591 (T7) | — Заказать |
