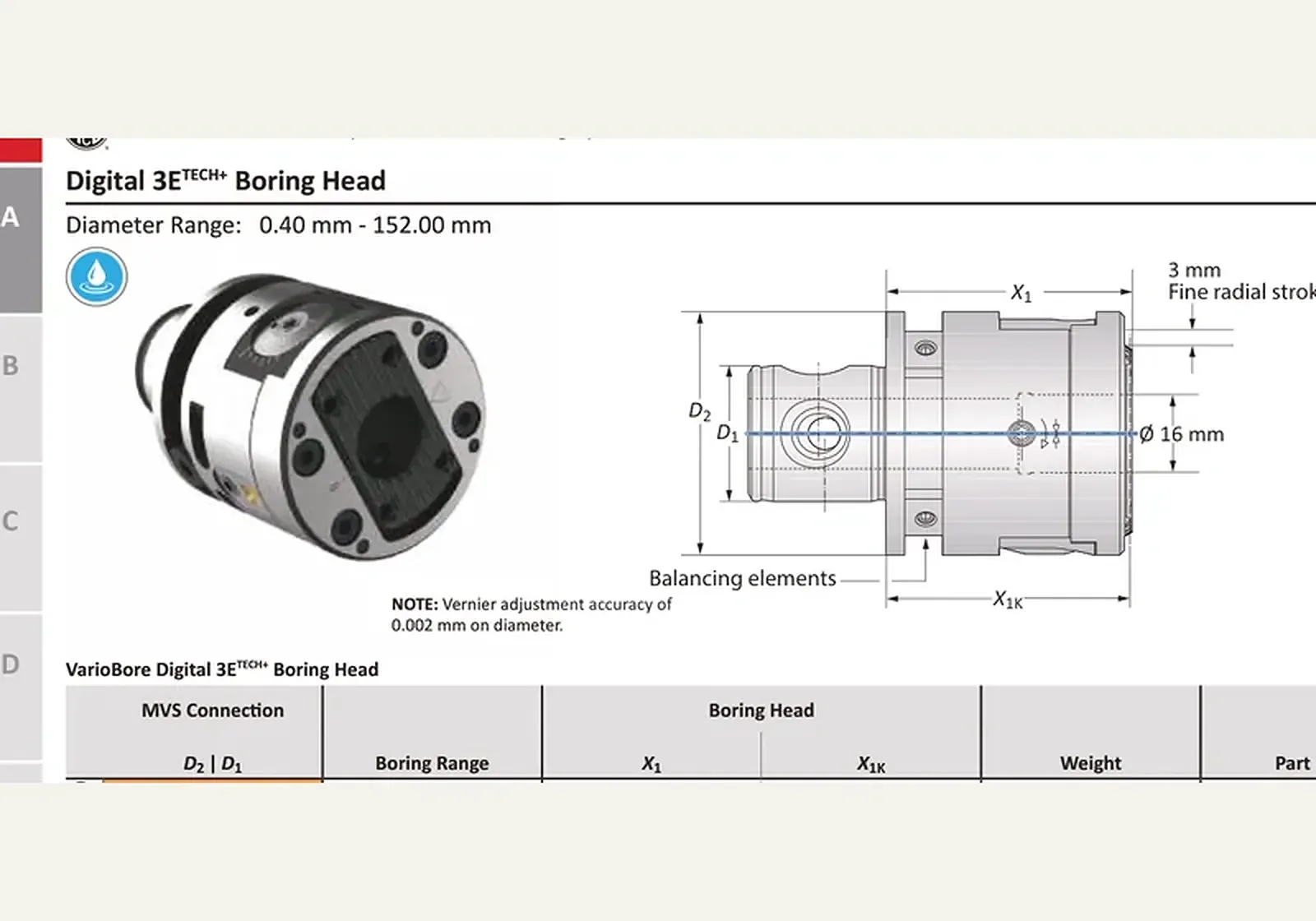

Обозначения на эскизе
- D1
- 50-28
- D2
- 50-28
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Расточные головки 50-28 · 536002
Расточные головки 50-28 · 536002. D1 — типоразмер соединения MVS 50-28.
Линейка — Vario Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от1 460 300 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Vario Bore
Назначение
Расточные головки 50-28 · 536002 — чистовая расточная головка VarioBore.
Принцип работы и конструкция
VarioBore присоединяется через соединение MVS 50-28. Диаметр настраивают цифровым модулем 3ETECH+ с ценой деления шкалы 0,001 мм по диаметру либо нониусной шкалой с ценой деления 0,002 мм по диаметру. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
D1 — типоразмер соединения MVS 50-28; D2 — типоразмер соединения MVS 50-28; 3 мм X1 Мелкий радиальный ход — —; D2 / D1 — типоразмер соединения MVS 50-28; Диапазон растачивания — 0.40 - 152.00 мм; X1 — 50.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 536002, диаметр D1 и типоразмер соединения MVS.
Технические данные
- 3 мм X1 Мелкий радиальный ход
- —
Размеры этой позиции
- D2 / D1
- 50-28
- Диапазон растачивания
- 0.40 - 152.00 мм
- X1
- 50.00 мм
- X1K
- 49.50 мм
- Масса
- 0.70 кг
- Расточная головка
- 536002
- Диапазон оправки
- 10.00 - 15.00 мм
- Расточные оправки
- 218048
- Сервисный ключ
- 115575 (s2.5)
- Головка
- 536002
- Диапазон
- 52.00 - 77.00 мм
- №
- 218048
- Корпус инструмента
- 236021
- Кусок
- 236020
Краткие факты
- Артикул
- 536002
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
от1 460 300 ₽(НДС 22% включён)
Раздел каталога: Цифровая расточная головка 3ETECH+
