Комплектующие набора · стр. 28
Универсальное чистовое растачивание

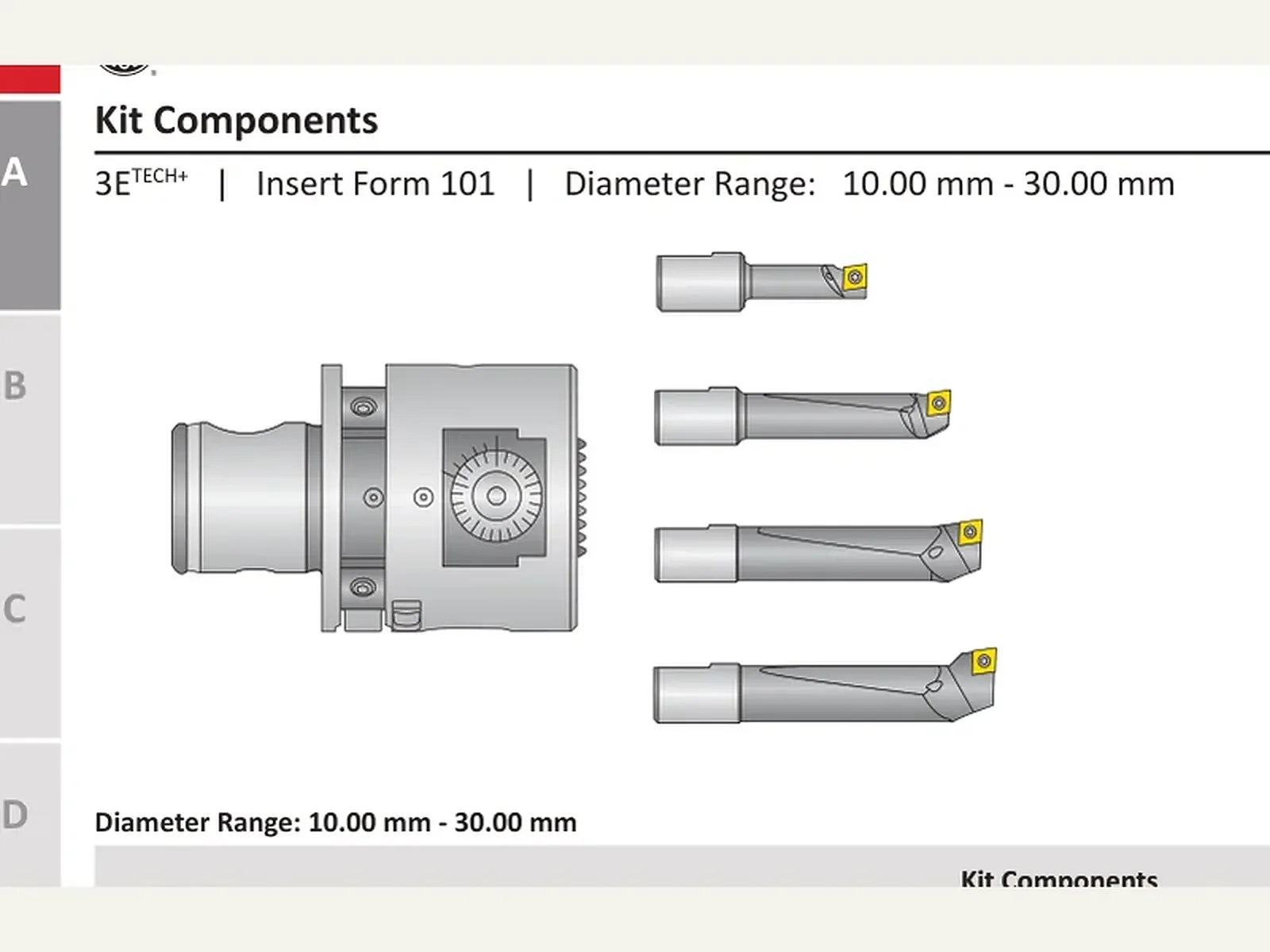

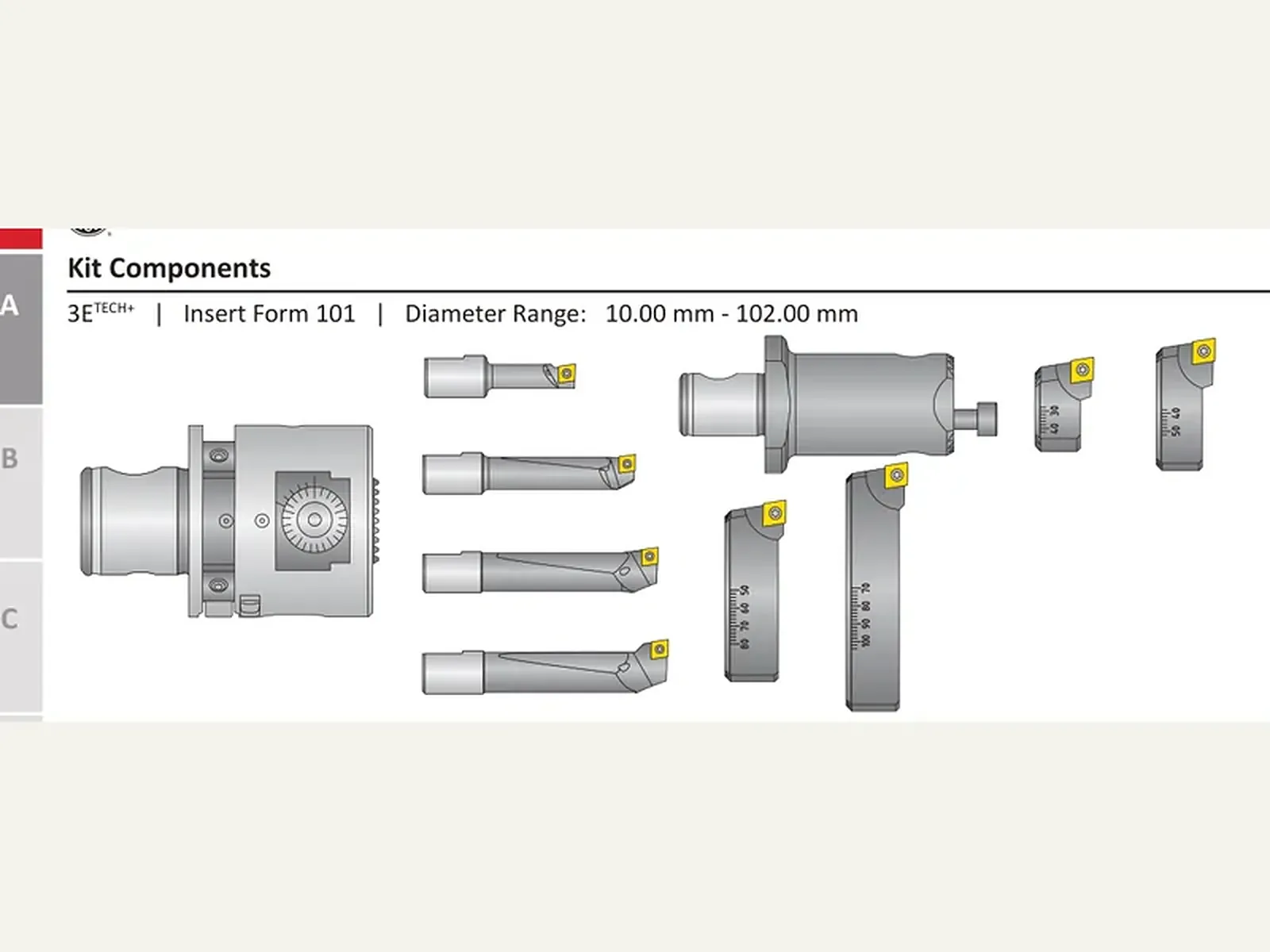

Комплектующие набора. Ø 10,00–30,00 мм: цифровой модуль 3ETECH+ 0,001 мм по диаметру; нониусная шкала 0,002 мм по диаметру.
Назначение
Комплектующие набора — комплект линейки VarioBore: головка и указанные в таблице элементы, не отдельная расточная головка.
Принцип работы и конструкция

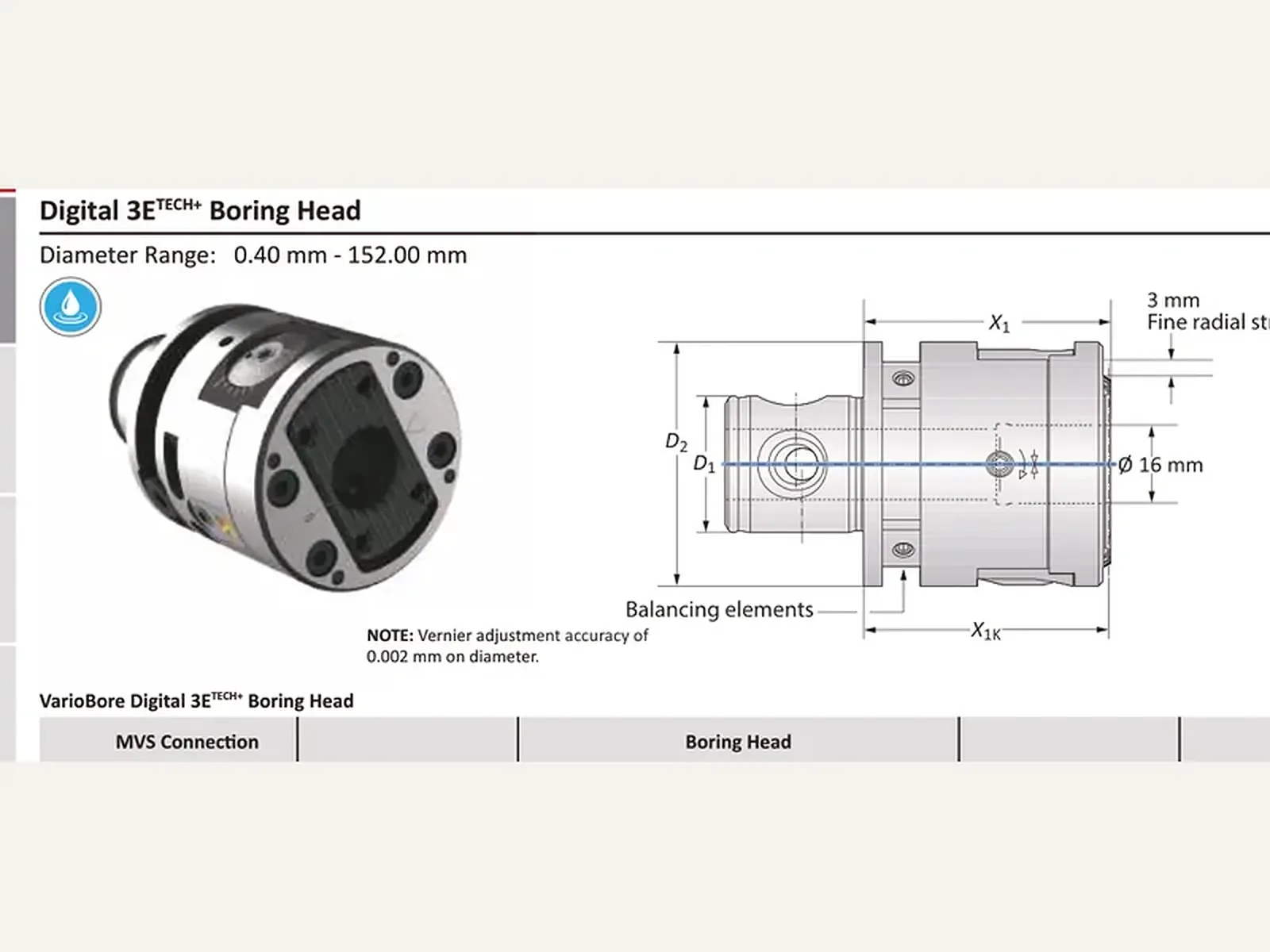

VarioBore присоединяется через соединение MVS 50-28. Диаметр настраивают цифровым модулем 3ETECH+ с ценой деления шкалы 0,001 мм по диаметру либо нониусной шкалой с ценой деления 0,002 мм по диаметру. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Диаметр 10,00–102,00 мм; шаг настройки: цифровой модуль 3ETECH+ 0,001 мм по диаметру; нониусная шкала 0,002 мм по диаметру.
Соответствие стандартам
Принадлежность чистовой головки: конуса шпинделя на этом артикуле нет. Момент затяжки, если нормирован, указан в таблице позиции.
Конус шпинделя и ГОСТ 19042-80 к ключу, винту и принадлежности не относятся. Сменную пластину, если она входит в позицию, обозначают по DIN ISO 1832.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.

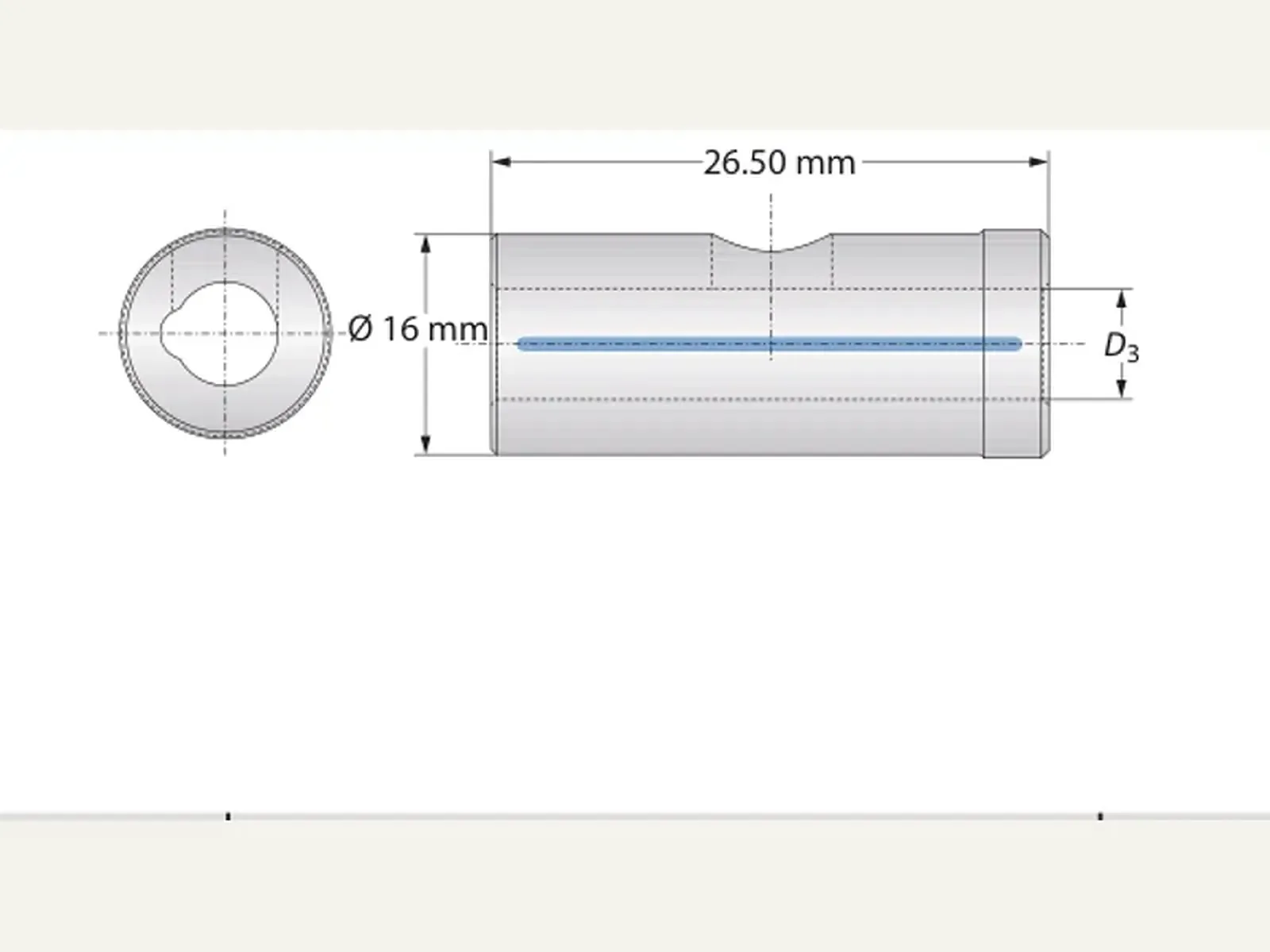

Принадлежности
2 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

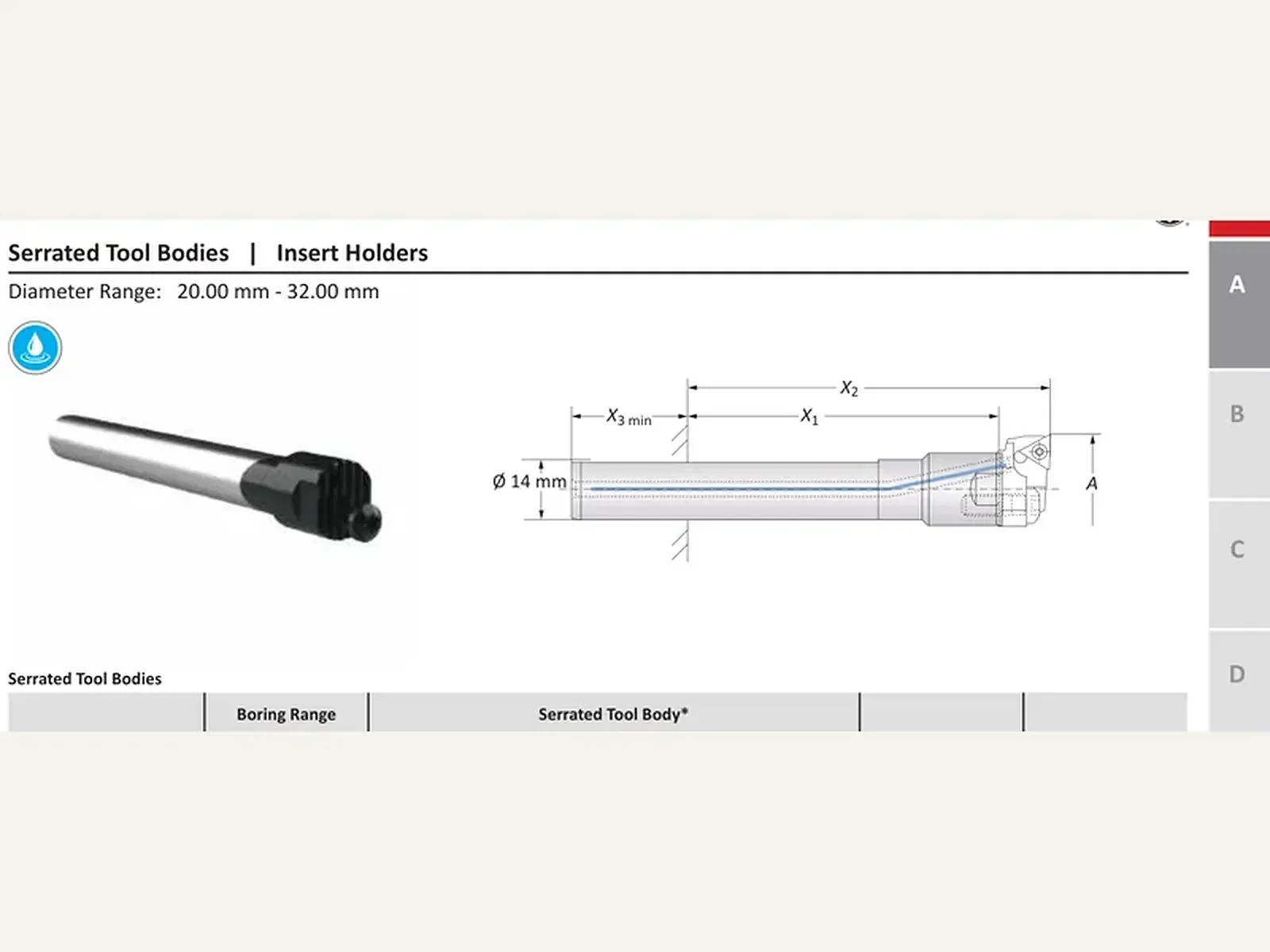

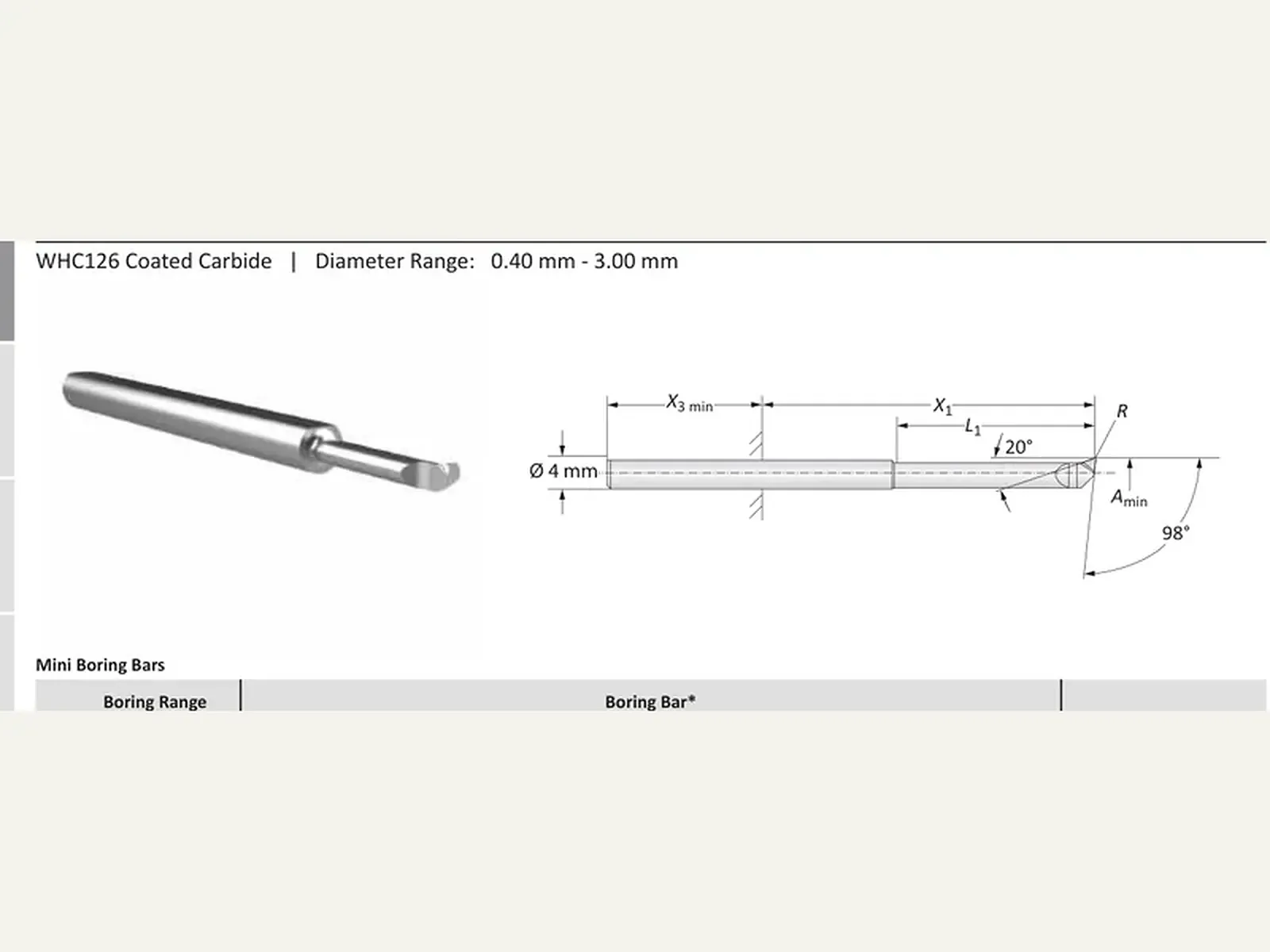

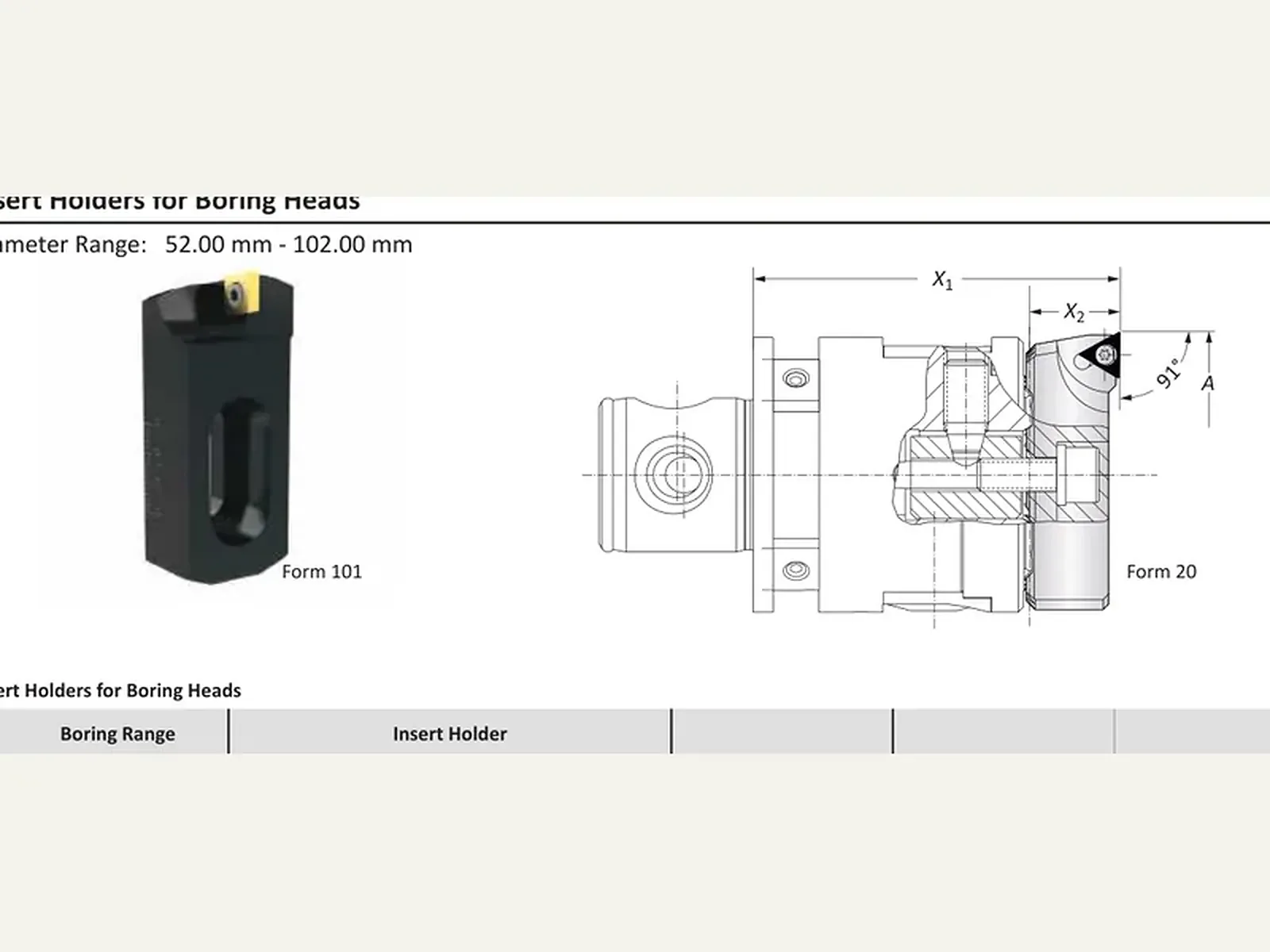

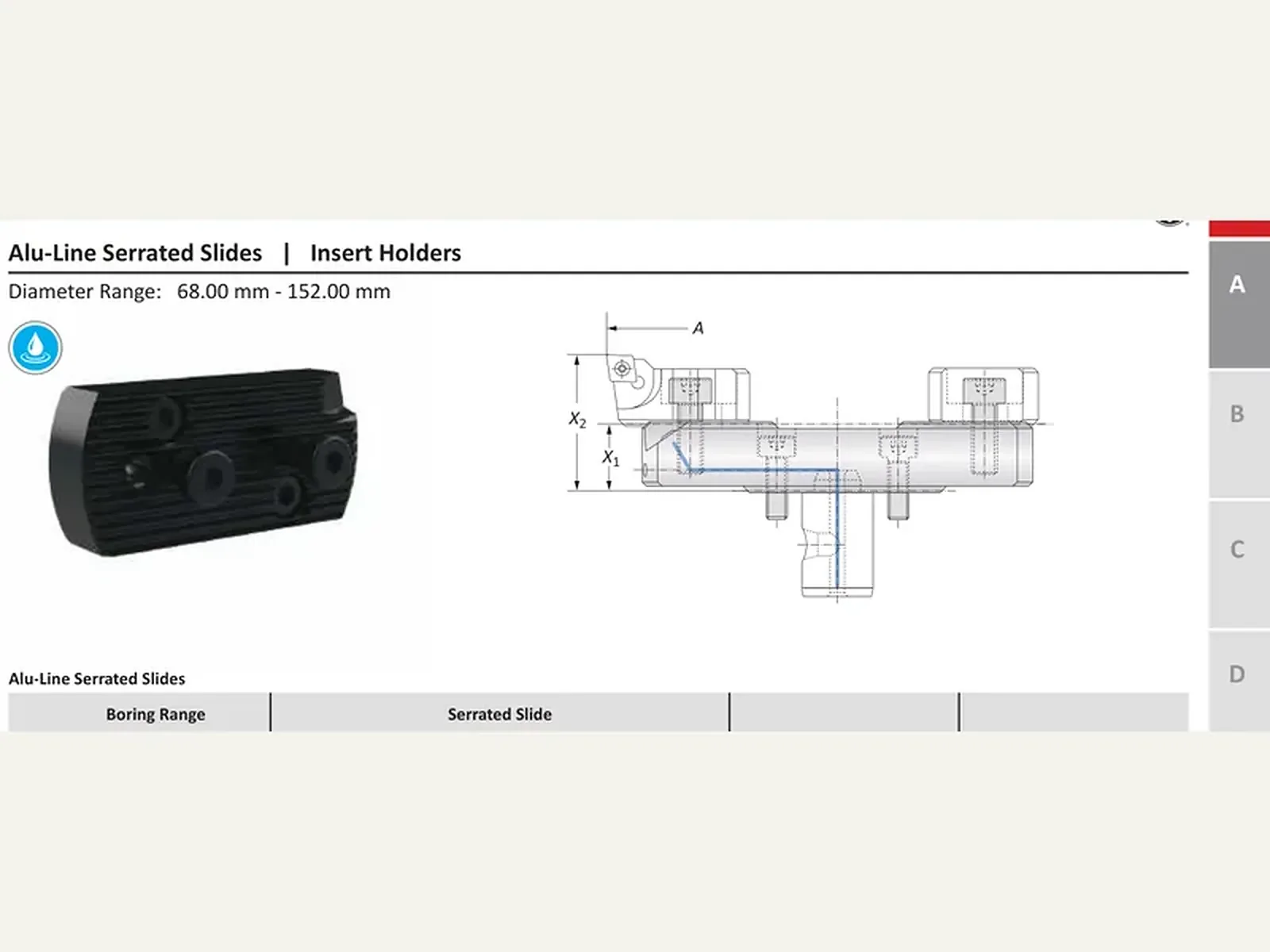

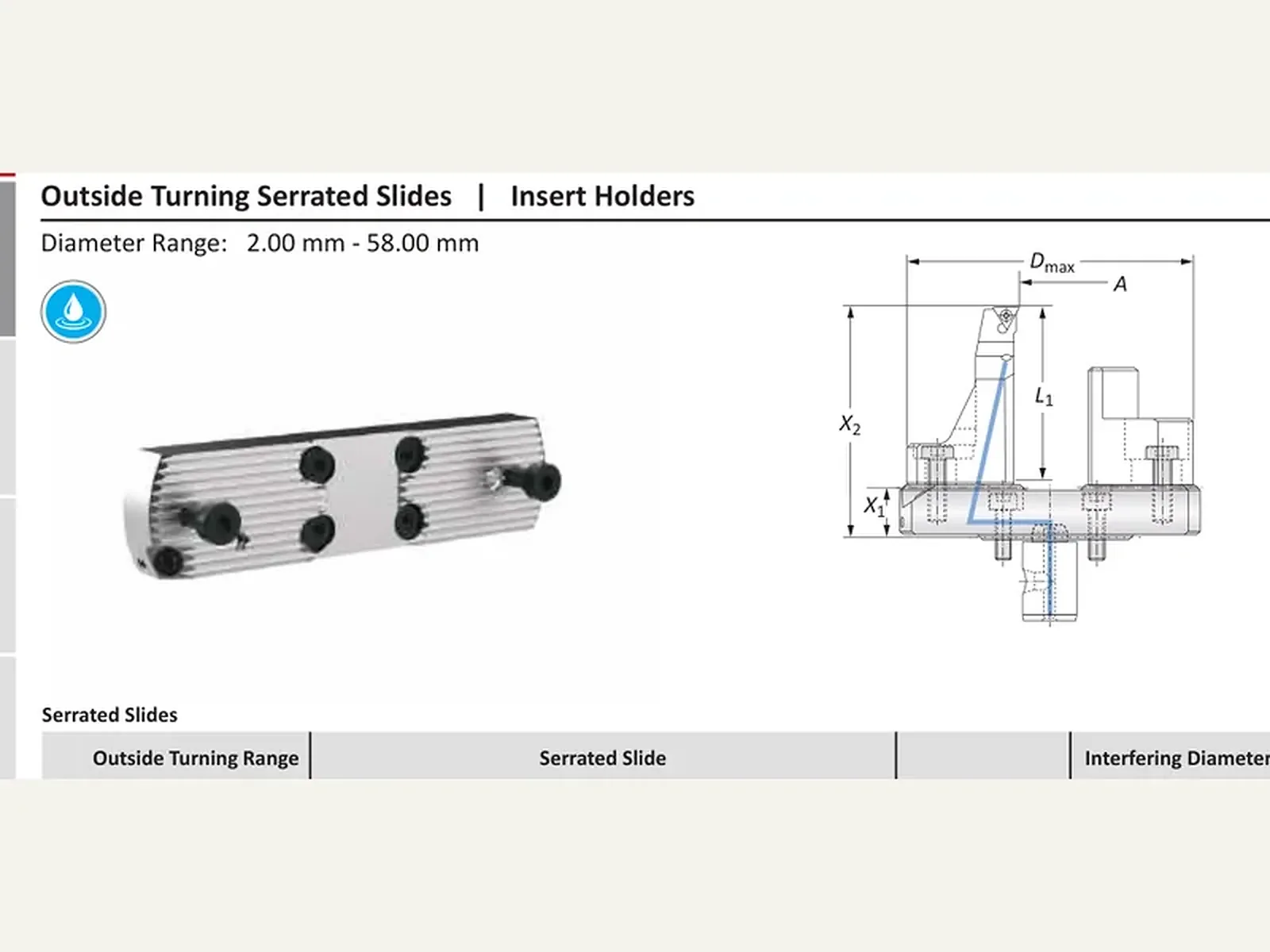

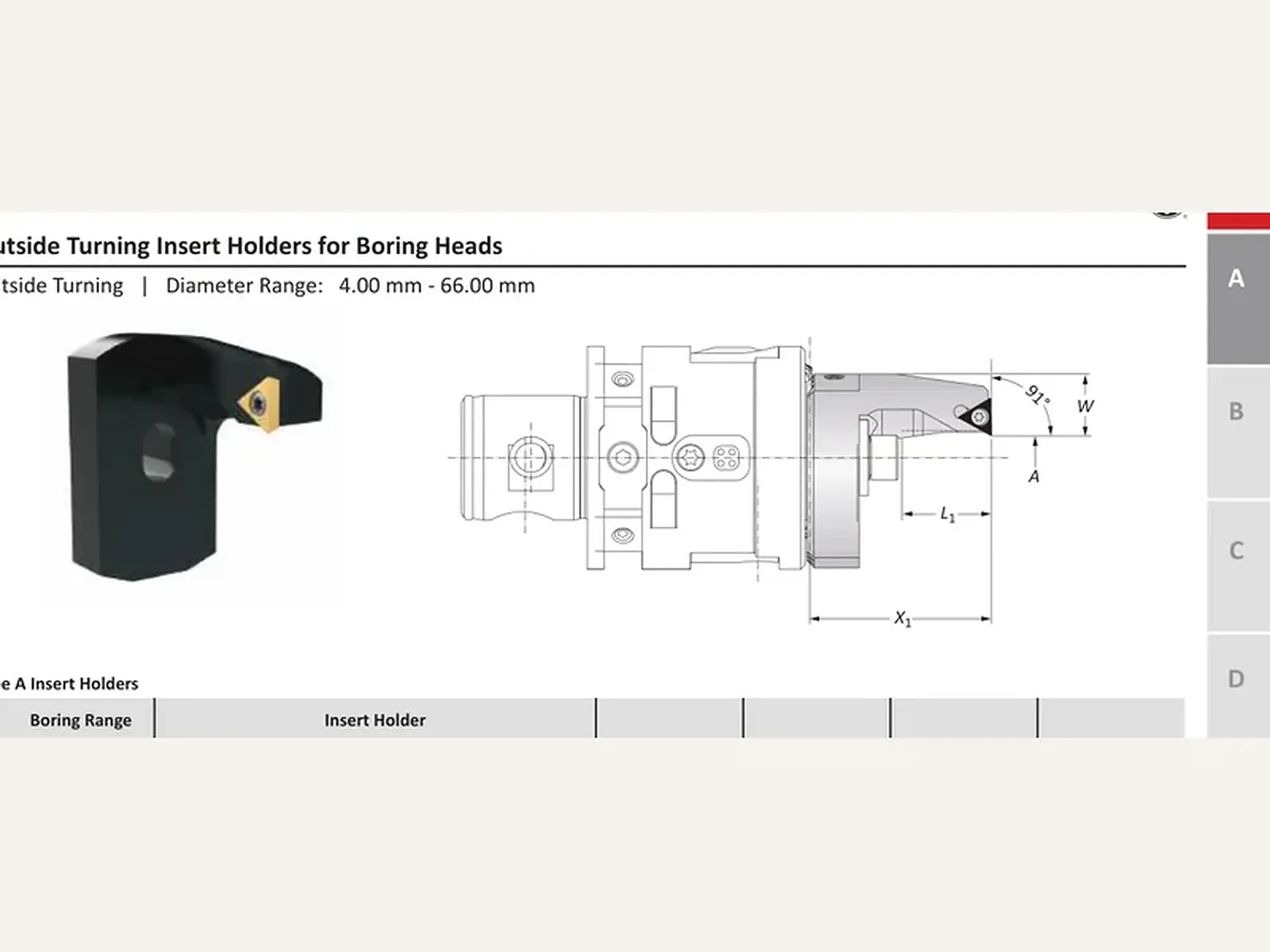

| Растачивание | Расточные оправки | Зубчатый | Корпус с зубчатой кассетой & Державки пластин | Державки пластин для расточной головки | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Головка | Диапазон, мм | № | Корпус инструмента | Диапазон, мм | Артикул | Диапазон, мм | Артикул | Кусок | Сервисный ключ | Номер набора |
| 536002 | 10.00 - 15.00 | 218048 | 236021 | 29.00 - 41.00 | 236023 | 52.00 - 77.00 | 236027 | 236020 | 115575 (s2.5) | 103048 Заказать |
| — | 15.00 - 20.00 20.00 - 25.00 25.00 - 30.00 | 081041 081042 081043 | — | 40.00 - 53.00 | 236025 | 76.00 - 102.00 | 236029 | — | 215403 (s4) 215521 (s5) 115590 (T8) | — Заказать |
