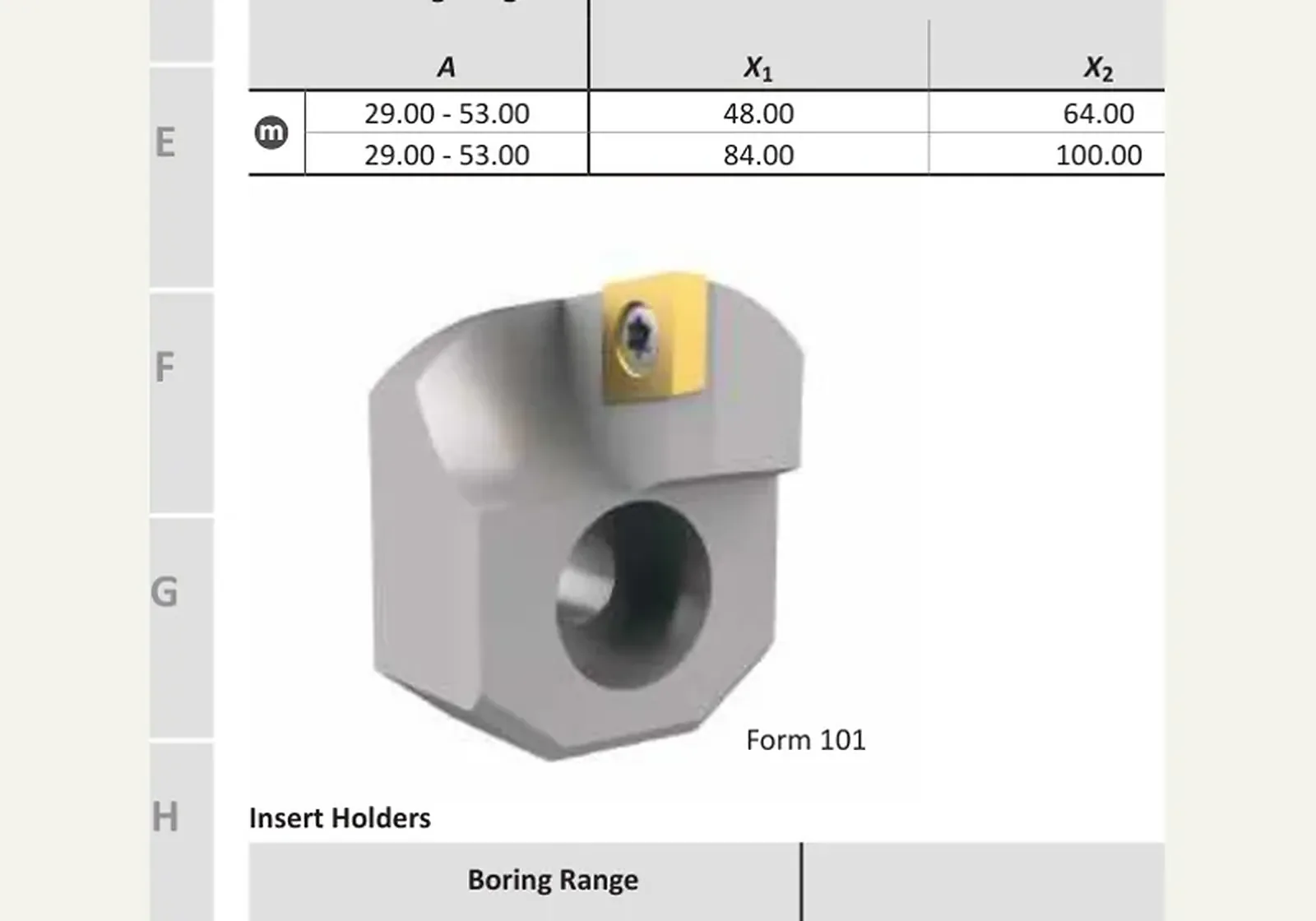

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Форма 101 DIN ISO 1832 · 236022
Форма 101 · 236022. A — 29.00 - 41.00 мм.
Линейка — Vario Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от192 800 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Vario Bore
Назначение
Форма 101 · 236022 — сменная пластина для VarioBore. Конус шпинделя и соединение MVS к пластине не относятся.
Принцип работы и конструкция
Пластину подбирают по обозначению DIN ISO 1832 и группе обрабатываемого материала ISO 513.
Технические параметры
A — 29.00 - 41.00 мм; Масса — 0.04 кг; Форма пластины — 20*; Головка — 536002; Диапазон — 52.00 - 77.00 мм; № — 218059.
Соответствие стандартам
Сменная пластина обозначается по DIN ISO 1832. Конус шпинделя и соединение MVS к пластине не относятся.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Группа обрабатываемого материала — ISO 513 (P, M, K, N, S, H).
Применение и подбор
В запросе указывают артикул 236022, обозначение по DIN ISO 1832 и группу обрабатываемого материала ISO 513.
Размеры этой позиции
- A
- 29.00 - 41.00 мм
- Масса
- 0.04 кг
- Форма пластины
- 20*
- Головка
- 536002
- Диапазон
- 52.00 - 77.00 мм
- №
- 218059
- Корпус инструмента
- 236021
- Кусок
- 236020
- Сервисный ключ
- 115575 (s2.5)
Краткие факты
- Артикул
- 236022
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Форма 101
Примечания
от192 800 ₽(НДС 22% включён)
Раздел каталога: Форма 101
