Модульные державки

Модульные державки: Ø 13,00–31,00 мм: державка на соединении MVS, конус шпинделя на хвостовике.

Назначение

Таблица «Модульные державки»: модульные державки и цанги с соединением MVS.

Державка стоит на соединении MVS и зажимает хвостовик инструмента. Конуса шпинделя на державке нет.

Артикулы и размеры — в таблице листа.

Державка с соединением MVS. Стандарт зажима — у конкретного типа (ER, OZ, Weldon), не у всей линейки.

Конус шпинделя на державке не выполняется.

В запросе: артикул из таблицы «Модульные державки», вид зажима, типоразмер соединения MVS.

Модульные державки

Найти в таблице 9 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Модульные державки.

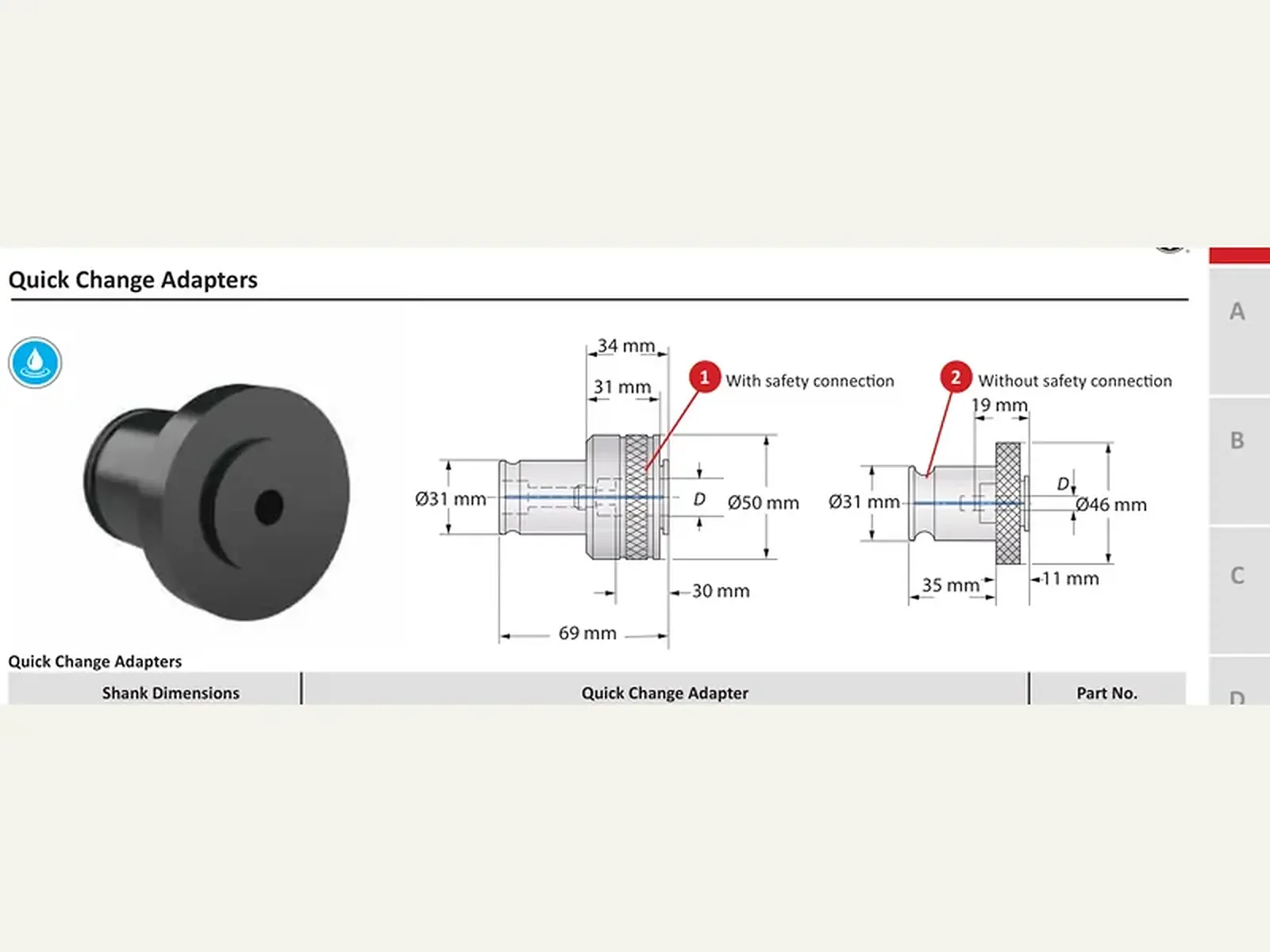

	Размеры хвостовика					Адаптер быстрой замены				Артикул
Номинальный размер	D x квадратный хвостовик	DIN 352	DIN 353	DIN 371	DIN 374	DIN 376	DIN 2182	DIN 2183	Настройка крутящего момента, Н·м	1	2
2	7.00 x 5.50	M 10	G1/8"	-	M 10	M 10	1/4"	3/8"	24 - 32	233020 Заказать	K15282
2	8.00 x 6.20	-	-	M 8	-	-	5/16"	7/16"	16 - 21	233021 Заказать	K15283
2	9.00 x 7.00	M 12	-	-	M 12	M 12	3/8"	1/2"	37 - 44	233022 Заказать	K15284
2	10.00 x 8.00	-	-	M 10	-	-	-	-	27 - 32	233023 Заказать	K18456
2	11.00 x 9.00	M 14	G1/4"	-	M 14	M 14	-	9/16"	50 - 53	233024 Заказать	K16419
2	12.00 x 9.00	M 16	G3/8"	-	M 16	M 16	-	5/8"	55 - 58	233025 Заказать	K15285
2	14.00 x 11.00	M 18	-	-	M 18	M 18	-	11/16"	85 - 90	233026 Заказать	K16420
2	16.00 x 12.00	M 20	G1/2"	-	M 20	M 20	-	13/16"	110 - 115	233027 Заказать	K15286
2	18.00 x 14.50	M 24	-	-	M 24	M 24	-	15/16"	110 - 115	233028 Заказать	K18457

Адаптеры

2 строки

Адаптеры.
Номинальный размер	D1, мм	Номинальный размер	D1, мм	D1, мм	D2, мм	D3, мм	L1, мм	L2, мм	Масса, кг	Артикул
1	19.00	0	13.00	19.00	13.00	30.00	21.50	4.00	0.12 (кг)	161038 Заказать
2	31.00	1	19.00	31.00	19.00	48.00	35.00	5.00	0.48 (кг)	162094 Заказать
