Модульные державки · стр. 308
Модульные державки
Модульные державки: Ø 13,00–31,00 мм: державка на соединении MVS, конус шпинделя на хвостовике.
Назначение
Таблица «Модульные державки»: модульные державки и цанги с соединением MVS.
Принцип работы и конструкция
Державка стоит на соединении MVS и зажимает хвостовик инструмента. Конуса шпинделя на державке нет.
Технические параметры
Артикулы и размеры — в таблице листа.
Соответствие стандартам
Державка с соединением MVS. Стандарт зажима — у конкретного типа (ER, OZ, Weldon), не у всей линейки.
Конус шпинделя на державке не выполняется.
Применение и подбор
В запросе: артикул из таблицы «Модульные державки», вид зажима, типоразмер соединения MVS.
Модульные державки
10 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Размеры хвостовика | Адаптер быстрой замены | Артикул | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный размер | D x квадратный хвостовик | DIN 352 | DIN 353 | DIN 371 | DIN 374 | DIN 376 | DIN 2182 | DIN 2183 | Настройка крутящего момента, Н·м | 1 | 2 |
| 1 | 2.80 x 2.10 | M 2 | - | M 2.8 | M 4 | M 4 | 3/32" | 5/32" | 2 - 3 | K17847 | K23259 |
| 1 | 3.50 x 2.70 | M 3 | - | M 3.5 | M 5 | M 5 | 1/8" | - | 4 - 6 | 233001 Заказать | K18455 |
| 1 | 4.00 x 3.00 | M 3.5 | - | M 3.5 | - | - | - | - | 1.5 - 2 | 233002 Заказать | K22439 |
| 1 | 4.50 x 3.40 | M 4 | - | M 4 | M 6 | M 6 | 5/32" | 1/4" | 6 - 9 | 233003 Заказать | K16414 |
| 1 | 6.00 x 4.90 | M 8 | - | - | M 8 | M 8 | - | - | 16 - 21 | 233004 Заказать | K16415 |
| 1 | 7.00 x 5.50 | M 10 | - | - | M 10 | M 10 | 1/4" | 3/8" | 27 - 32 | 233005 Заказать | K16418 |
| 1 | 8.00 x 6.20 | - | G 1/8" | M 8 | - | - | 5/16" | 7/16" | 16 - 21 | 233006 Заказать | K16416 |
| 1 | 9.00 x 7.00 | M 12 | - | - | M 12 | M 12 | 3/8" | 1/2" | 37 - 44 | 233007 Заказать | K18454 |
| 1 | 10.00 x 8.00 | - | - | M 10 | - | - | - | - | 27 - 32 | 233008 Заказать | K16417 |
| 1 | 11.00 x 9.00 | M 14 | G 1/4" | - | M 14 | M 14 | - | 9/16" | 50 - 53 | 233009 Заказать | K22440 |

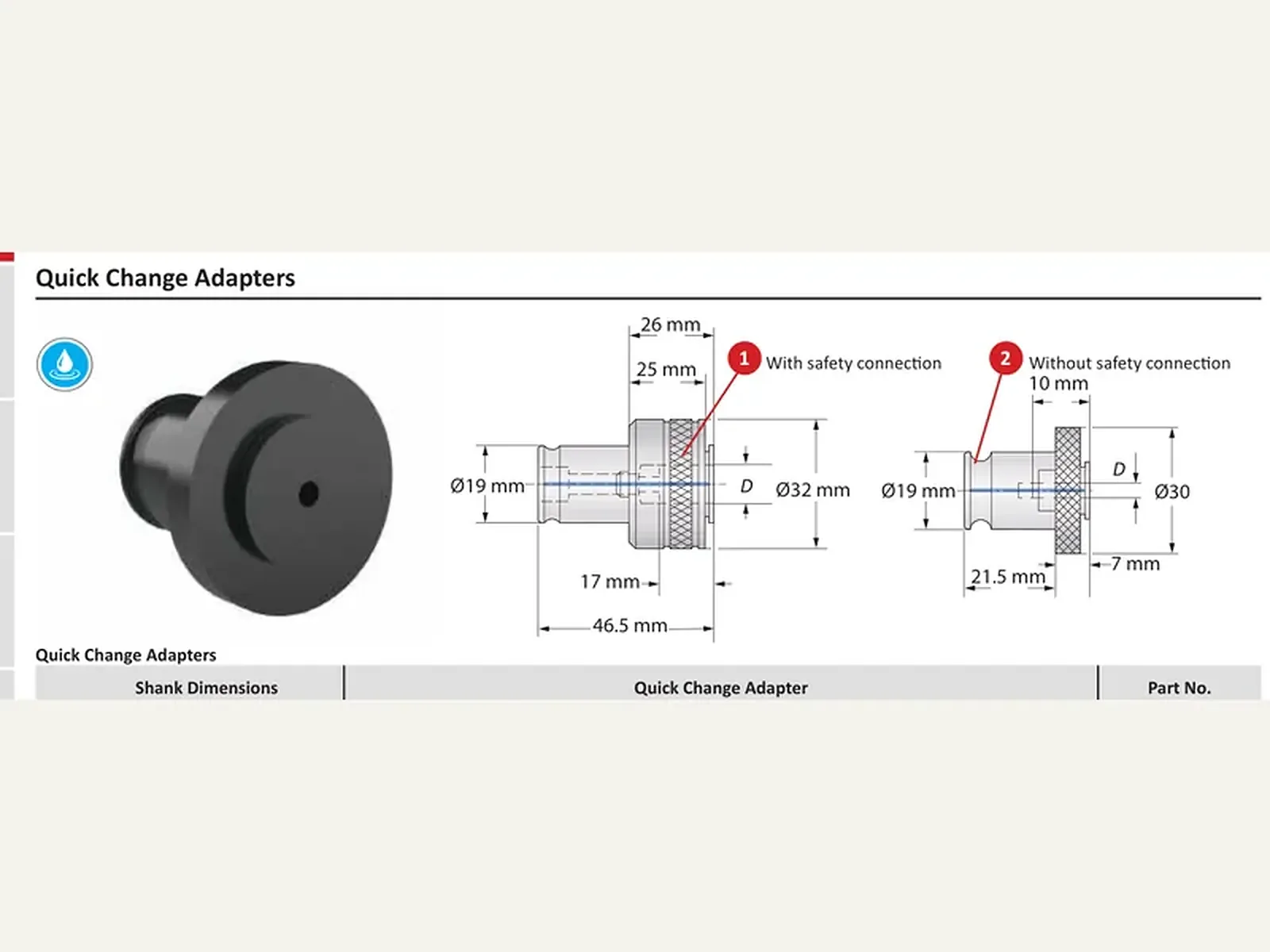

Переходники для быстросменных адаптеров
2 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
