Уплотнительный диск Цанговый патрон: ISO 15488 (DIN 6499)

Уплотнительный диск Цанговый патрон: ISO 15488 (DIN 6499) · стр. 304

Модульные державки

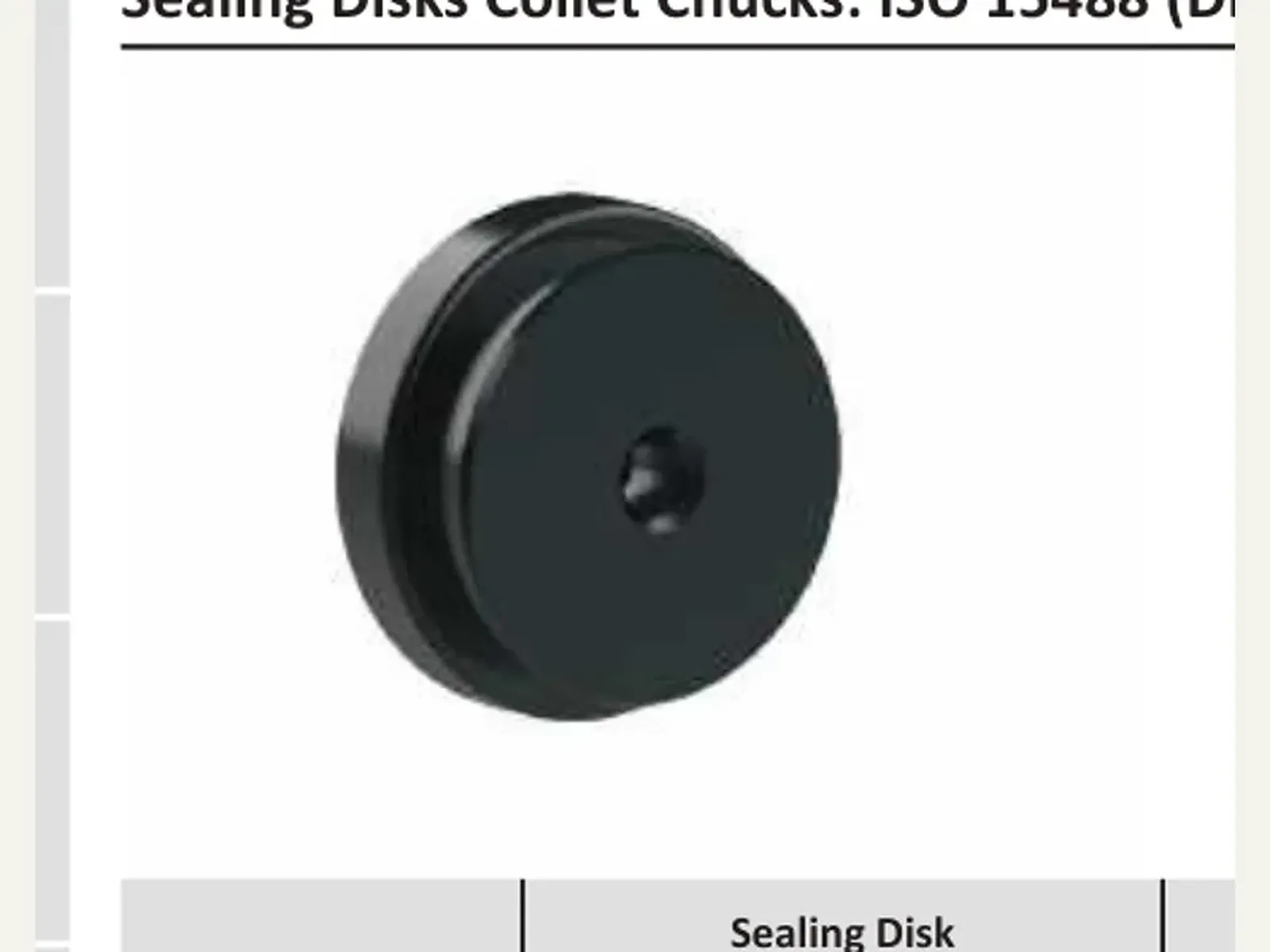

Уплотнительный диск Цанговый патрон: ISO 15488 (DIN 6499). Ø 2,50–26,00 мм.

Назначение

Таблица «Уплотнительный диск Цанговый патрон: ISO 15488 (DIN 6499)»: уплотнительные диски цанговых патронов.

Принцип работы и конструкция

Уплотнительный диск закрывает канал СОЖ в цанговом патроне.

Технические параметры

Артикулы и размеры — в таблице листа.

Соответствие стандартам

Уплотнительный диск канала СОЖ. Стандарты цанг ER, OZ и Weldon к диску не относятся.

Применение и подбор

В запросе: артикул из таблицы «Уплотнительный диск Цанговый патрон: ISO 15488 (DIN 6499)».

Уплотнительный диск Цанговый патрон: ISO 15488 (DIN 6499)

Найти в таблице 32 строки

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Уплотнительный диск Цанговый патрон: ISO 15488 (DIN 6499).
	Уплотнительный диск
Номинальный размер	Диаметр, мм	Артикул
ER 16	2.50 - 3.00	277010 Заказать
ER 16	3.00 - 3.50	277011 Заказать
ER 16	3.50 - 4.00	277012 Заказать
ER 16	4.00 - 4.50	277013 Заказать
ER 25	2.50 - 3.00	277025 Заказать
ER 25	3.00 - 3.50	277026 Заказать
ER 25	3.50 - 4.00	277027 Заказать
ER 25	4.00 - 4.50	277028 Заказать
ER 25	4.50 - 5.00	277029 Заказать
ER 25	5.00 - 5.50	277030 Заказать
ER 25	5.50 - 6.00	277031 Заказать
ER 32	2.50 - 3.00	277055 Заказать
ER 32	3.00 - 3.50	277056 Заказать
ER 32	3.50 - 4.00	277057 Заказать
ER 32	4.00 - 4.50	277058 Заказать
ER 32	4.50 - 5.00	277059 Заказать
ER 32	5.00 - 5.50	277060 Заказать
ER 32	5.50 - 6.00	277061 Заказать
ER 32	6.00 - 6.50	277062 Заказать
ER 32	6.50 - 7.00	277063 Заказать
ER 40	2.50 - 3.00	278005 Заказать
ER 40	3.00 - 3.50	278006 Заказать
ER 40	3.50 - 4.00	278007 Заказать
ER 40	4.00 - 4.50	278008 Заказать
ER 40	4.50 - 5.00	278009 Заказать
ER 40	5.00 - 5.50	278010 Заказать
ER 40	5.50 - 6.00	278011 Заказать
ER 40	6.00 - 6.50	278012 Заказать
ER 40	6.50 - 7.00	278013 Заказать
ER 40	7.00 - 7.50	278014 Заказать
ER 40	7.50 - 8.00	278015 Заказать
ER 40	8.00 - 8.50	278016 Заказать

Уплотнительный диск Цанговый патрон: ISO 15488 (DIN 6499) · 2

Найти в таблице 32 строки

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Уплотнительный диск Цанговый патрон: ISO 15488 (DIN 6499) · 2.
	Уплотнительный диск
Номинальный размер	Диаметр, мм	Артикул
ER 16	4.50 - 5.00	277014 Заказать
ER 16	5.00 - 5.50	277015 Заказать
ER 16	5.50 - 6.00	277016 Заказать
ER 16	6.00 - 6.50	277017 Заказать
ER 25	6.00 - 6.50	277032 Заказать
ER 25	6.50 - 7.00	277033 Заказать
ER 25	7.00 - 7.50	277034 Заказать
ER 25	7.50 - 8.00	277035 Заказать
ER 25	8.00 - 8.50	277036 Заказать
ER 25	8.50 - 9.00	277037 Заказать
ER 25	9.00 - 9.50	277038 Заказать
ER 32	7.00 - 7.50	277064 Заказать
ER 32	7.50 - 8.00	277065 Заказать
ER 32	8.00 - 8.50	277066 Заказать
ER 32	8.50 - 9.00	277067 Заказать
ER 32	9.00 - 9.50	277068 Заказать
ER 32	9.50 - 10.00	277069 Заказать
ER 32	10.00 - 10.50	277070 Заказать
ER 32	10.50 - 11.00	277071 Заказать
ER 32	11.00 - 11.50	277072 Заказать
ER 40	8.50 - 9.00	278017 Заказать
ER 40	9.00 - 9.50	278018 Заказать
ER 40	9.50 - 10.00	278019 Заказать
ER 40	10.00 - 10.50	278020 Заказать
ER 40	10.50 - 11.00	278021 Заказать
ER 40	11.00 - 11.50	278022 Заказать
ER 40	11.50 - 12.00	278023 Заказать
ER 40	12.00 - 12.50	278024 Заказать
ER 40	12.50 - 13.00	278025 Заказать
ER 40	13.00 - 13.50	278026 Заказать
ER 40	13.50 - 14.00	278027 Заказать
ER 40	14.00 - 14.50	278028 Заказать

Уплотнительный диск Цанговый патрон: ISO 15488 (DIN 6499) · 3

Найти в таблице 32 строки

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Уплотнительный диск Цанговый патрон: ISO 15488 (DIN 6499) · 3.
	Уплотнительный диск
Номинальный размер	Диаметр, мм	Артикул
ER 16	6.50 - 7.00	277018 Заказать
ER 16	7.00 - 7.50	277019 Заказать
ER 16	7.50 - 8.00	277020 Заказать
ER 16	8.00 - 8.50	277021 Заказать
ER 25	9.50 - 10.00	277039 Заказать
ER 25	10.00 - 10.50	277040 Заказать
ER 25	10.50 - 11.00	277041 Заказать
ER 25	11.00 - 11.50	277042 Заказать
ER 25	11.50 - 12.00	277043 Заказать
ER 25	12.00 - 12.50	277044 Заказать
ER 25	12.50 - 13.00	277045 Заказать
ER 32	11.50 - 12.00	277073 Заказать
ER 32	12.00 - 12.50	277074 Заказать
ER 32	12.50 - 13.00	277075 Заказать
ER 32	13.00 - 13.50	277076 Заказать
ER 32	13.50 - 14.00	277077 Заказать
ER 32	14.00 - 14.50	277078 Заказать
ER 32	14.50 - 15.00	277079 Заказать
ER 32	15.00 - 15.50	277080 Заказать
ER 32	15.50 - 16.00	277081 Заказать
ER 40	14.50 - 15.00	278029 Заказать
ER 40	15.00 - 15.50	278030 Заказать
ER 40	15.50 - 16.00	278031 Заказать
ER 40	16.00- 16.50	278032 Заказать
ER 40	16.50 - 17.00	278033 Заказать
ER 40	17.00 - 17.50	278034 Заказать
ER 40	17.50 - 18.00	278035 Заказать
ER 40	18.00 - 18.50	278036 Заказать
ER 40	18.50 - 19.00	278037 Заказать
ER 40	19.00 - 19.50	278038 Заказать
ER 40	19.50 - 20.00	278039 Заказать
ER 40	20.00 - 20.50	278040 Заказать

Уплотнительный диск Цанговый патрон: ISO 15488 (DIN 6499) · 4

Найти в таблице 32 строки

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Уплотнительный диск Цанговый патрон: ISO 15488 (DIN 6499) · 4.
	Уплотнительный диск
Номинальный размер	Диаметр, мм	Артикул
ER 16	8.50 - 9.00	277022 Заказать
ER 16	9.00 - 9.50	277023 Заказать
ER 16	9.50 - 10.00	277024 Заказать
ER 16	-	- / 277026 Заказать
ER 25	13.00 - 13.50	277046 Заказать
ER 25	13.50 - 14.00	277047 Заказать
ER 25	14.00 - 14.50	277048 Заказать
ER 25	14.50 - 15.00	277049 Заказать
ER 25	15.00 - 15.50	277050 Заказать
ER 25	15.50 - 16.00	277051 Заказать
ER 25	-	- / 277055 Заказать
ER 32	16.00 - 16.50	277082 Заказать
ER 32	16.50 - 17.00	277083 Заказать
ER 32	17.00 - 17.50	277084 Заказать
ER 32	17.50 - 18.00	277085 Заказать
ER 32	18.00 - 18.50	277086 Заказать
ER 32	18.50 - 19.00	277087 Заказать
ER 32	19.00 - 19.50	277088 Заказать
ER 32	19.50 - 20.00	277089 Заказать
ER 32	-	- / 278005 Заказать
ER 40	20.50 - 21.00	278041 Заказать
ER 40	21.00 - 21.50	278042 Заказать
ER 40	21.50 - 22.00	278043 Заказать
ER 40	22.00 - 22.50	278044 Заказать
ER 40	22.50 - 23.00	278045 Заказать
ER 40	23.00 - 23.50	278046 Заказать
ER 40	23.50 - 24.00	278047 Заказать
ER 40	24.00 - 24.50	278048 Заказать
ER 40	24.50 - 25.00	278049 Заказать
ER 40	25.00 - 25.50	278050 Заказать
ER 40	25.50 - 26.00	278051 Заказать
ER 40	-	- / 278016 Заказать
