Принадлежности для цанговых патронов · стр. 294
Модульные державки

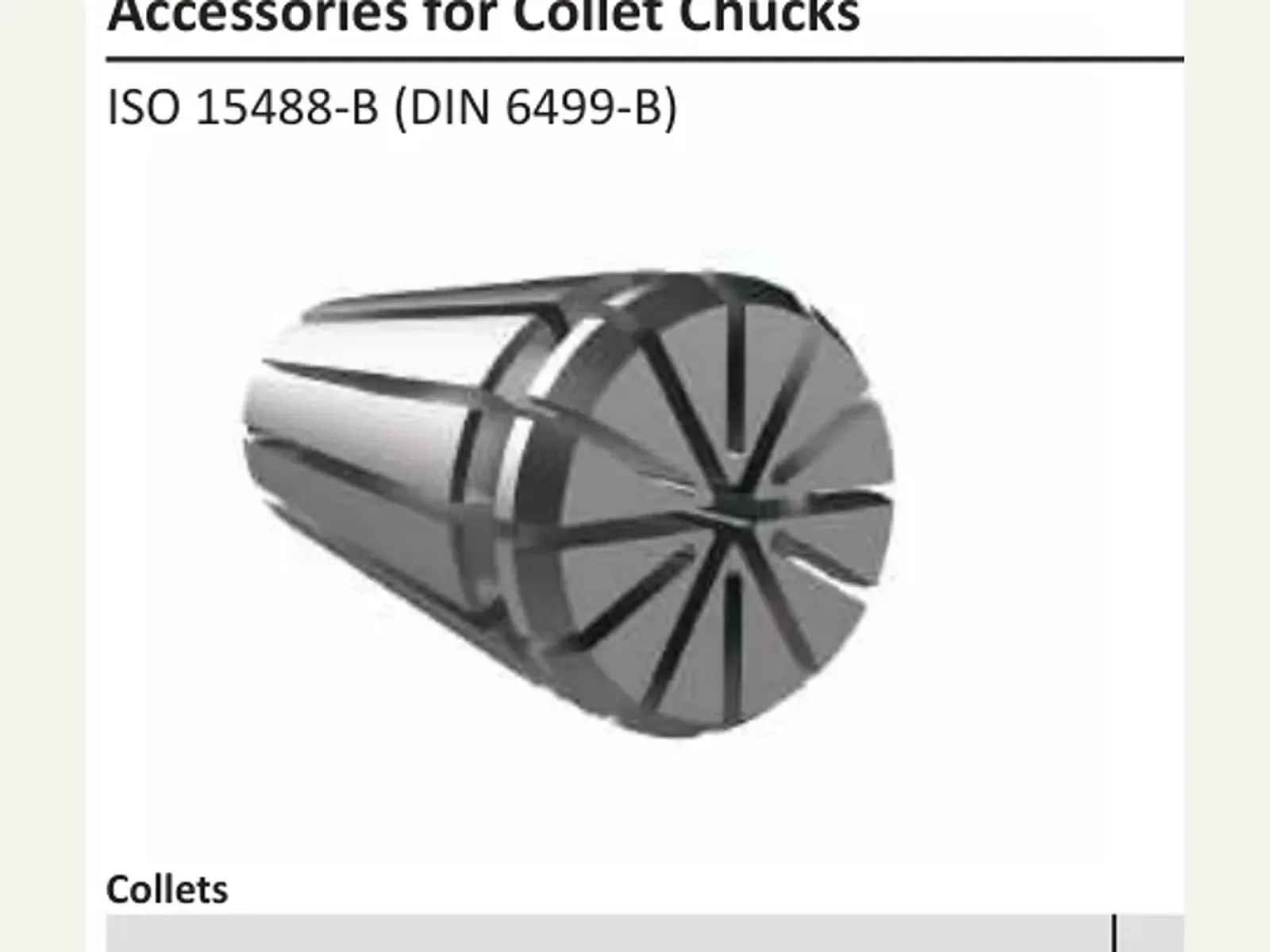

Принадлежности для цанговых патронов. Ø 0,50–10,00 мм.
Назначение
Таблица «Принадлежности для цанговых патронов»: модульные державки и цанги с соединением MVS.
Принцип работы и конструкция
Державка стоит на соединении MVS и зажимает хвостовик инструмента. Конуса шпинделя на державке нет.
Технические параметры
Артикулы и размеры — в таблице листа.
Соответствие стандартам
Державка с соединением MVS. Стандарт зажима — у конкретного типа (ER, OZ, Weldon), не у всей линейки.
Конус шпинделя на державке не выполняется.
Применение и подбор
В запросе: артикул из таблицы «Принадлежности для цанговых патронов», вид зажима, типоразмер соединения MVS.
Принадлежности для цанговых патронов
19 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| O 15488-B (DIN 6499-B) | D 1, мм | 071713 |
|---|---|---|
| позволяет | D 1, мм | |
| позволяет | Диаметр, мм | |
| Номинальный размер | D 1, мм | Артикул |
| ER16 | 0.50 - 1.00 | 71713 Заказать |
| ER16 | 1.00 - 1.50 | 071714* / 071717 Заказать |
| ER16 | 1.00 - 2.00 | 71715 Заказать |
| ER16 | 2.00 - 2.50 | 071716* / 071719 Заказать |
| ER16 | 2.50 - 3.00 | 71717 Заказать |
| ER16 | 3.00 - 3.50 | 071718* Заказать |
| ER16 | 3.50 - 4.00 | 71719 / 071720 Заказать |
| ER16 | 4.00 - 4.50 | 271132* Заказать |
| ER16 | 4.00 - 5.00 | 71720 / 071721 Заказать |
| ER16 | 5.00 - 5.50 | 271133* Заказать |
| ER16 | 5.50 - 6.00 | 71721 Заказать |
| ER16 | 6.00 - 6.50 | 271134* / 071722 Заказать |
| ER16 | 6.00 - 7.00 | 71722 Заказать |
| ER16 | 7.00 - 7.50 | 271135* / 071723 Заказать |
| ER16 | 7.50 - 8.00 | 71723 Заказать |
| ER16 | 8.00 - 8.50 | 271136* Заказать |
| ER16 | 8.50 - 9.00 | 71724 / 071724 Заказать |
| ER16 | 9.00 - 9.50 | 271137* Заказать |
| ER16 | 9.00 - 10.00 | 71725 / 071725 Заказать |
