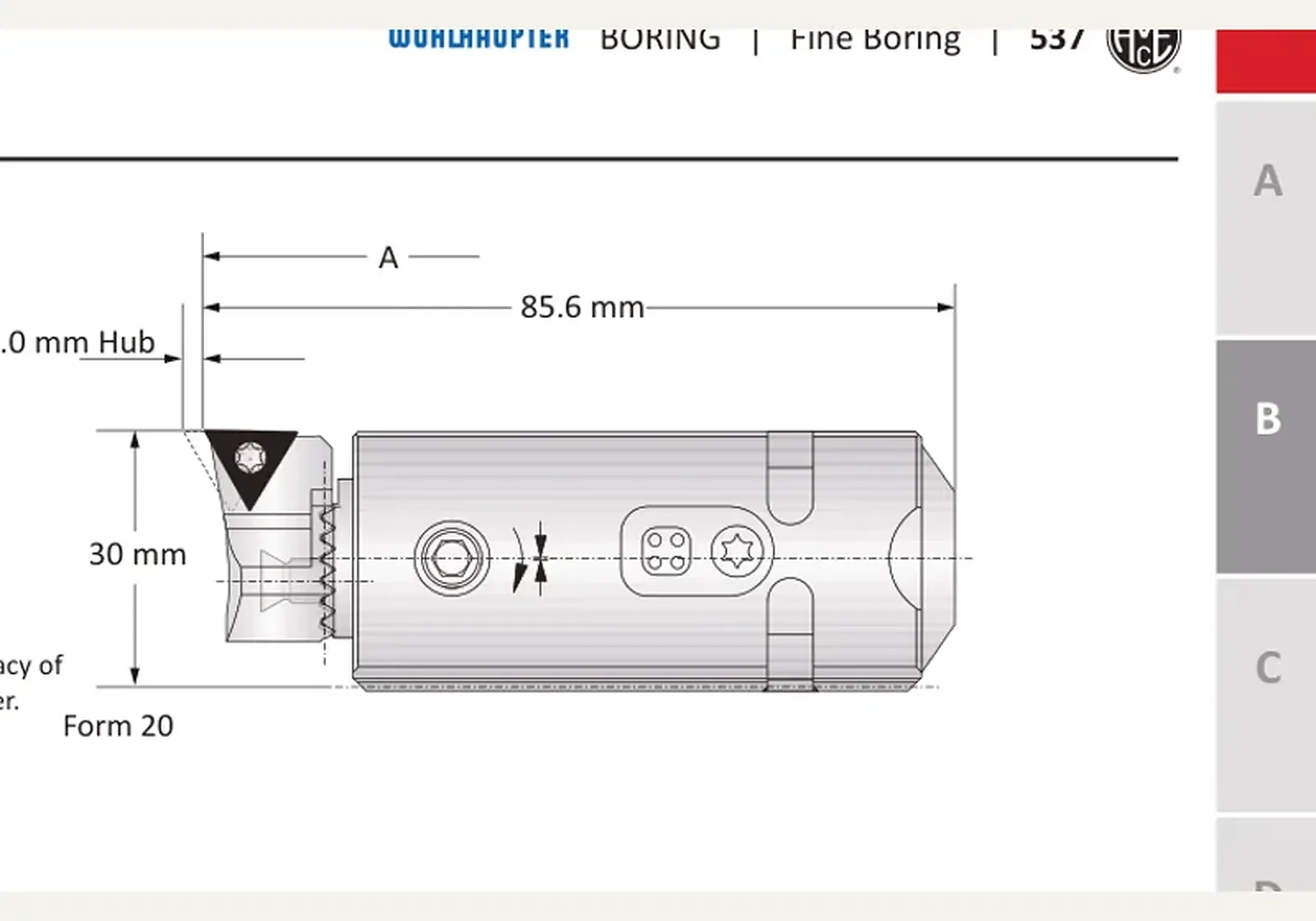

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Цифровые кассеты 537 3ETECH+ Ø 100–205 · 537052
Цифровые кассеты 537 с модулем 3ETECH+ Ø 100–205 · 537052. Форма 101 — 85.6 мм.
Линейка — Кассеты 537 Digital и Analog. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от1 139 800 ₽(НДС 22% включён)
Wohlhaupter · Чистовое растачивание · Кассеты 537 Digital и Analog
Назначение
Цифровые кассеты 537 с модулем 3ETECH+ Ø 100–205 · 537052 — кассета чистового растачивания; устанавливается в посадочное гнездо корпуса.
Принцип работы и конструкция
Кассета 537 устанавливается в посадочное гнездо корпуса. Настройка — цифровым модулем 3ETECH+ или по нониусной шкале. Конус шпинделя выполнен на мастер-хвостовике сборки.
Технические параметры
Форма 101 — 85.6 мм; Форма 20 — 30 мм; Диапазон растачивания — 100.00 - 205.00 мм; Масса — 0.60 кг; Форма пластины — 20; Державка пластины — 210020.
Соответствие стандартам
Кассета устанавливается в посадочное гнездо корпуса; конус шпинделя выполнен на мастер-хвостовике сборки. Предельная частота вращения — ISO 15641, остаточный дисбаланс — ISO 21940-11. ГОСТ 19042-80 к кассете не относится.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 537052, диапазон растачивания 100.00 - 205.00 мм, форма пластины 20, размер ключа s4 / F, A 100.00 - 205.00 мм.
Технические данные
- Форма 101
- 85.6 мм
- Форма 20
- 30 мм
Размеры этой позиции
- Диапазон растачивания
- 100.00 - 205.00 мм
- Масса
- 0.60 кг
- Форма пластины
- 20
- Державка пластины
- 210020
- прижим
- 137026
- Кассета*
- 537052
- Сервисный ключ
- s4 / F
- A
- 100.00 - 205.00 мм
- прижимы
- 137026
- Кассета
- 537052
- Кассета Тип
- Корпуса с зубчатой кассетой
Краткие факты
- Артикул
- 537052
- Бренд
- Wohlhaupter
- Раздел
- Чистовое растачивание
- Лист
- Форма 101
Примечания
от1 139 800 ₽(НДС 22% включён)
Раздел каталога: Форма 101
