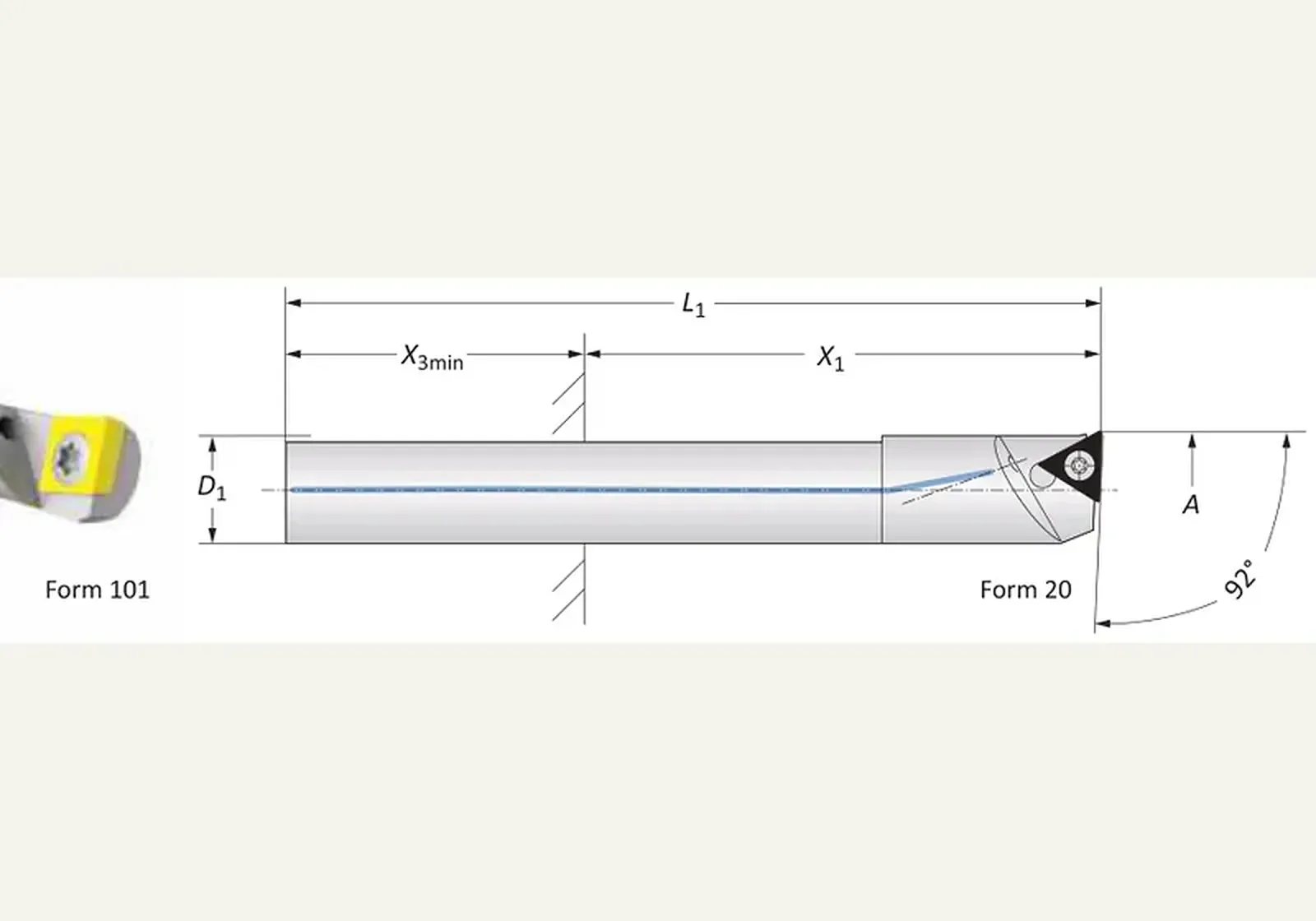

Обозначения на эскизе
- X3
- 25.00 мм
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Форма 101 10.00* DIN ISO 1832 · 514005
Форма 101 10.00* · 514005. X3 — 25.00 мм.
Линейка — Vario Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от154 700 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Vario Bore
Назначение
Форма 101 10.00* · 514005 — сменная пластина для VarioBore. Конус шпинделя и соединение MVS к пластине не относятся.
Принцип работы и конструкция
Пластину подбирают по обозначению DIN ISO 1832 и группе обрабатываемого материала ISO 513.
Технические параметры
X3 — 25.00 мм; A — 12.00 - 14.00 мм; D1 — 10.00* мм; X1 — 25.00 - 50.00 мм; Наименьший вылет X3, мм — 25.00 мм; L1 — 100.00 мм.
Соответствие стандартам
Сменная пластина обозначается по DIN ISO 1832. Конус шпинделя и соединение MVS к пластине не относятся.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Группа обрабатываемого материала — ISO 513 (P, M, K, N, S, H).
Применение и подбор
В запросе указывают артикул 514005, обозначение по DIN ISO 1832 и группу обрабатываемого материала ISO 513.
Размеры этой позиции
- A
- 12.00 - 14.00 мм
- D1
- 10.00* мм
- X1
- 25.00 - 50.00 мм
- Наименьший вылет X3, мм
- 25.00 мм
- L1
- 100.00 мм
- Масса
- 0.05 кг
- Форма пластины
- 20**
- Расточная оправка
- 514006
Краткие факты
- Артикул
- 514005
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Форма 101
Примечания
от154 700 ₽(НДС 22% включён)
Раздел каталога: Форма 101
