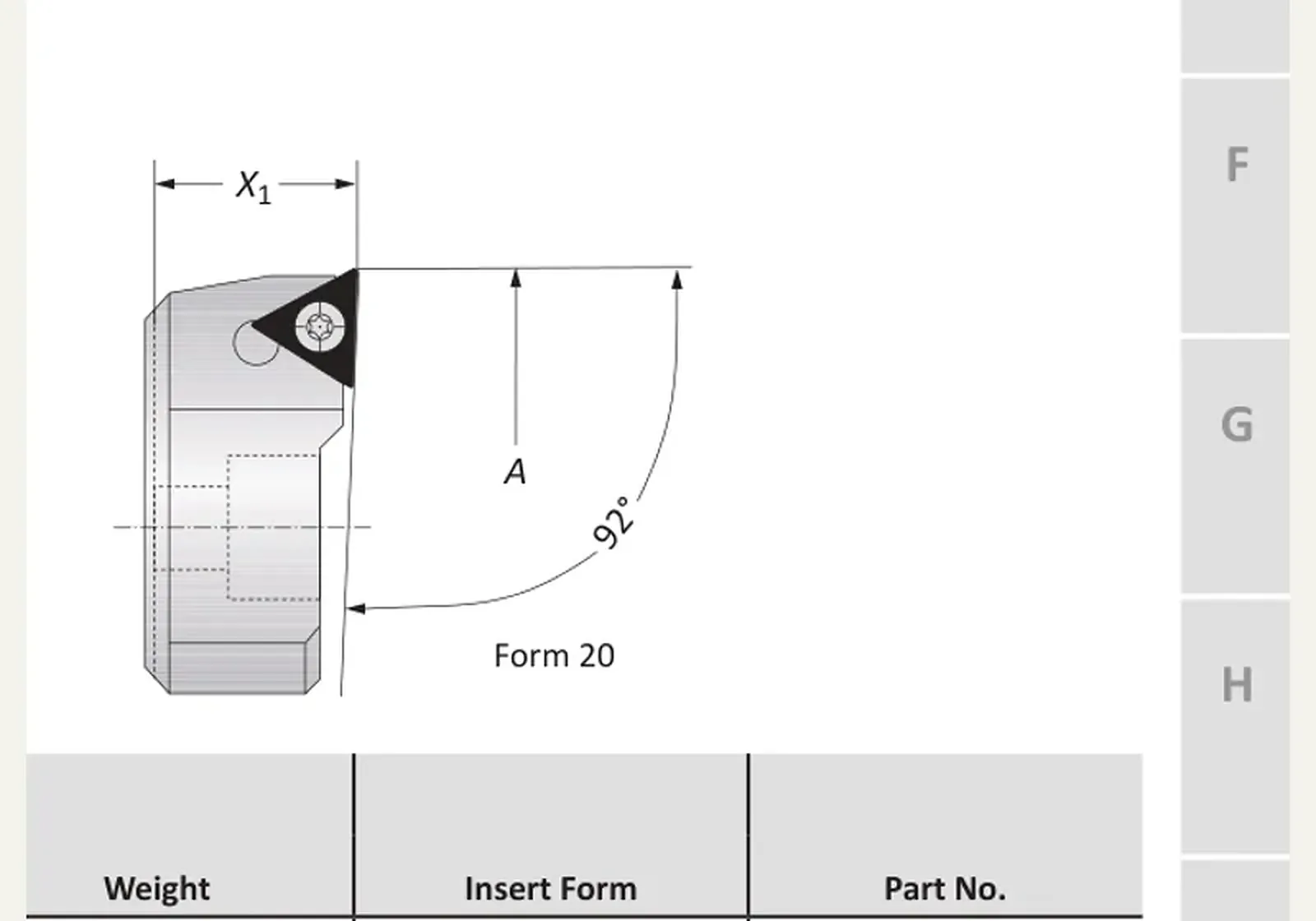

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Alu-Line Корпуса с зубчатой кассетой 32.00-50.00 50.00-68.00 · 502059
Alu-Line Корпуса с зубчатой кассетой 32.00-50.00 50.00-68.00 · 502059. A — 41.00 - 50.00 мм.
Линейка — Digi Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от239 900 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Digi Bore
Назначение
Alu-Line Корпуса с зубчатой кассетой 32.00-50.00 50.00-68.00 · 502059 — кассета чистового растачивания; устанавливается в посадочное гнездо корпуса.
Принцип работы и конструкция
Кассета устанавливается в посадочное гнездо корпуса или на зубчатое поле. Конус шпинделя — на мастер-хвостовике сборки.
Технические параметры
A — 41.00 - 50.00 мм; X1 — 14.00 мм; Масса — 0.04 кг; Форма пластины — 101; Расточная головка — 501001; Диапазон растачивания — 32.00 - 50.00 50.00 - 68.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 502059, диапазон растачивания 32.00 - 50.00 50.00 - 68.00 мм, вылет X1 14.00 мм, форма пластины 101, размер ключа s4, T8.
Размеры этой позиции
- A
- 41.00 - 50.00 мм
- X1
- 14.00 мм
- Масса
- 0.04 кг
- Форма пластины
- 101
- Расточная головка
- 501001
- Диапазон растачивания
- 32.00 - 50.00 50.00 - 68.00 мм
- Корпус с зубчатой кассетой
- 501052 501053
- Державки пластин
- 502058 502059
- Сервисный ключ
- 115576 (s4) 115590 (T8)
Краткие факты
- Артикул
- 502059
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
от239 900 ₽(НДС 22% включён)
Раздел каталога: Alu-Line Корпуса с зубчатой кассетой
