Обозначения на эскизе

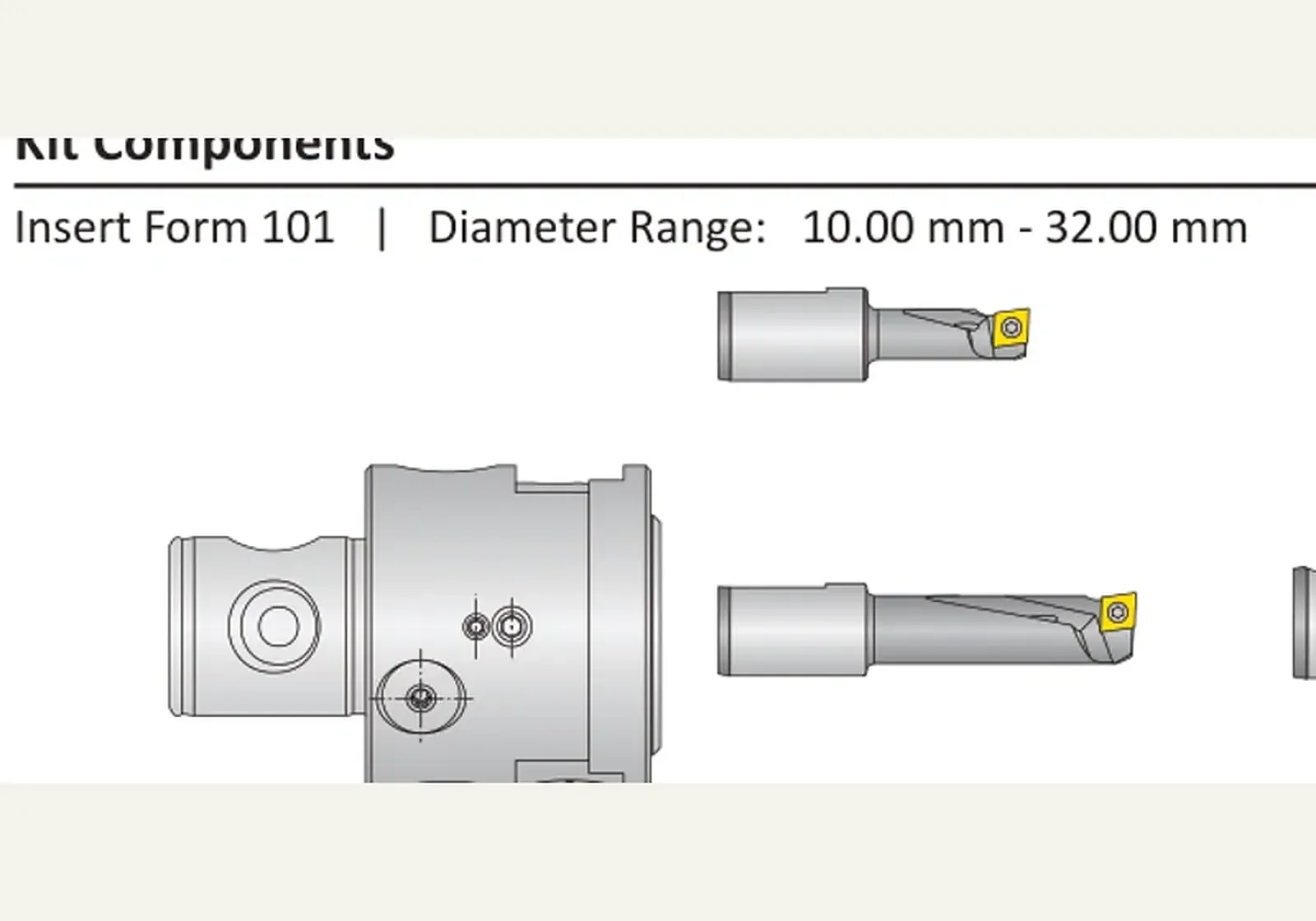

Буквы на эскизе совпадают с обозначениями в таблице размеров.
Комплекты DigiBore Ø 20–32 · 502012
Комплекты DigiBore Ø 20–32 · 502012. Расточная головка — 501001.
Линейка — Digi Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от107 800 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Digi Bore
Назначение
Комплекты DigiBore Ø 20–32 · 502012 — чистовая расточная головка DigiBore.
Принцип работы и конструкция
DigiBore — цифровое исполнение с внутренней балансировкой, присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Расточная головка — 501001; Диапазон растачивания — 20.00 - 32.00 мм; Расточные оправки — 502012 502014 502016; Корпус с зубчатой кассетой — 502045; Державки пластин — 502052 502054 502056; Сервисный ключ — 115576 (s4) 415121 (T25) 115590 (T8).
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 502012, диапазон растачивания 20.00 - 32.00 мм, вылет X1 30.00 мм, форма пластины 20*, размер ключа s4, T25, T8.
Размеры этой позиции
- Расточная головка
- 501001
- Диапазон растачивания
- 20.00 - 32.00 мм
- Расточные оправки
- 502012 502014 502016
- Корпус с зубчатой кассетой
- 502045
- Державки пластин
- 502052 502054 502056
- Сервисный ключ
- 115576 (s4) 415121 (T25) 115590 (T8)
- A
- 10.00 - 11.00 мм
- X1
- 30.00 мм
- L1
- 27.00 мм
- Масса
- 0.06 кг
- Форма пластины
- 20*
Краткие факты
- Артикул
- 502012
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Форма 101
Примечания
от107 800 ₽(НДС 22% включён)
Раздел каталога: Форма 101
