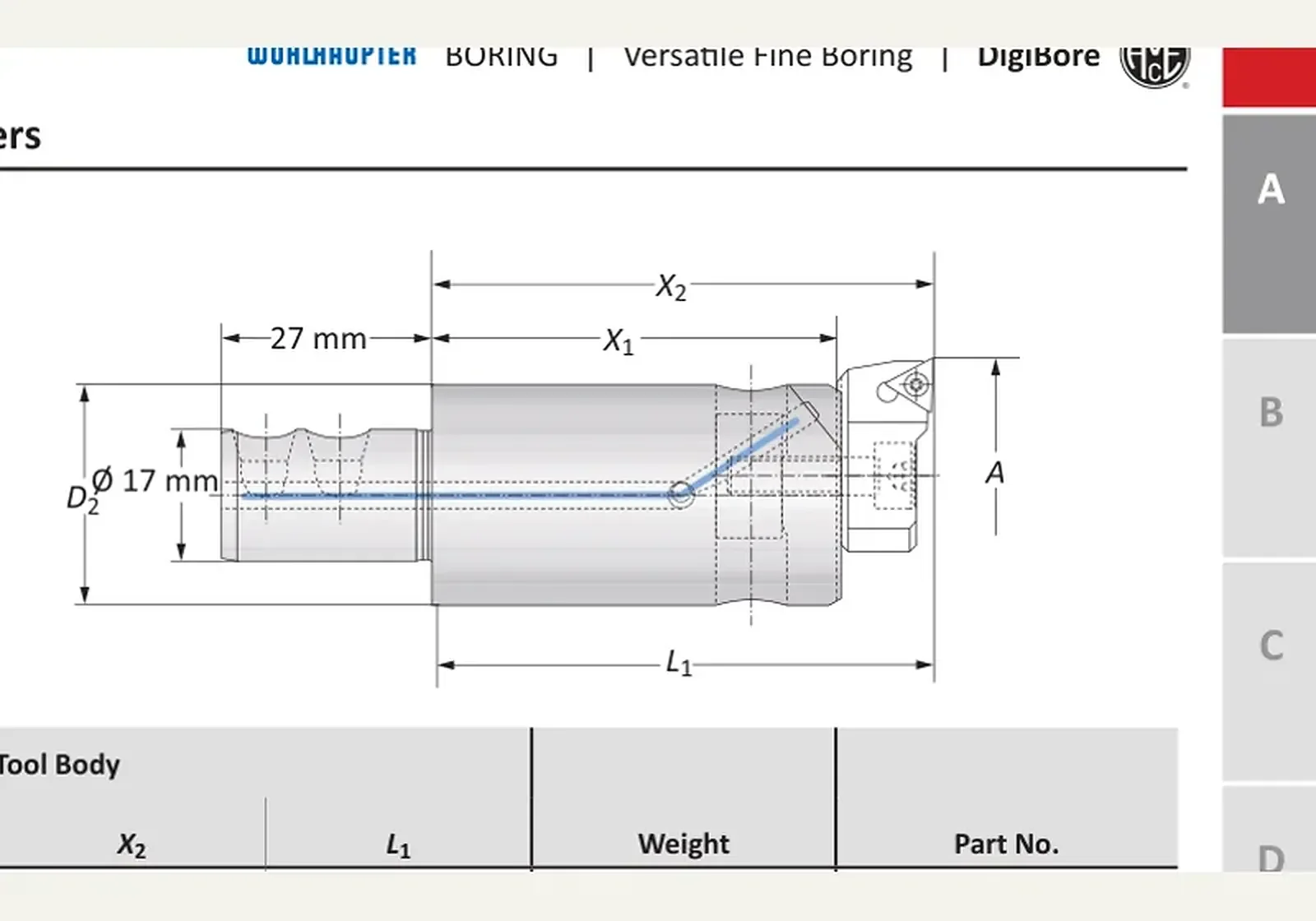

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Alu-Line Корпуса с зубчатой кассетой · 501060
Alu-Line Корпуса с зубчатой кассетой · 501060. A — 32.00 - 50.00 мм.
Линейка — Digi Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от288 100 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Digi Bore
Назначение
Alu-Line Корпуса с зубчатой кассетой · 501060 — кассета чистового растачивания; устанавливается в посадочное гнездо корпуса.
Принцип работы и конструкция
Кассета устанавливается в посадочное гнездо корпуса или на зубчатое поле. Конус шпинделя — на мастер-хвостовике сборки.
Технические параметры
A — 32.00 - 50.00 мм; D2 — 28.50 мм; X1 — 88.00 мм; X2 — 102.00 мм; L1 — 99.00 мм; Масса — 0.20 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 501060, вылет X1 88.00 мм, форма пластины 20*, A 32.00 - 50.00 мм.
Размеры этой позиции
- A
- 32.00 - 50.00 мм
- D2
- 28.50 мм
- X1
- 88.00 мм
- X2
- 102.00 мм
- L1
- 99.00 мм
- Масса
- 0.20 кг
- Корпус с зубчатой кассетой
- 501052 / 501060
- Форма пластины
- 20*
Краткие факты
- Артикул
- 501060
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
от288 100 ₽(НДС 22% включён)
Раздел каталога: Alu-Line Корпуса с зубчатой кассетой
