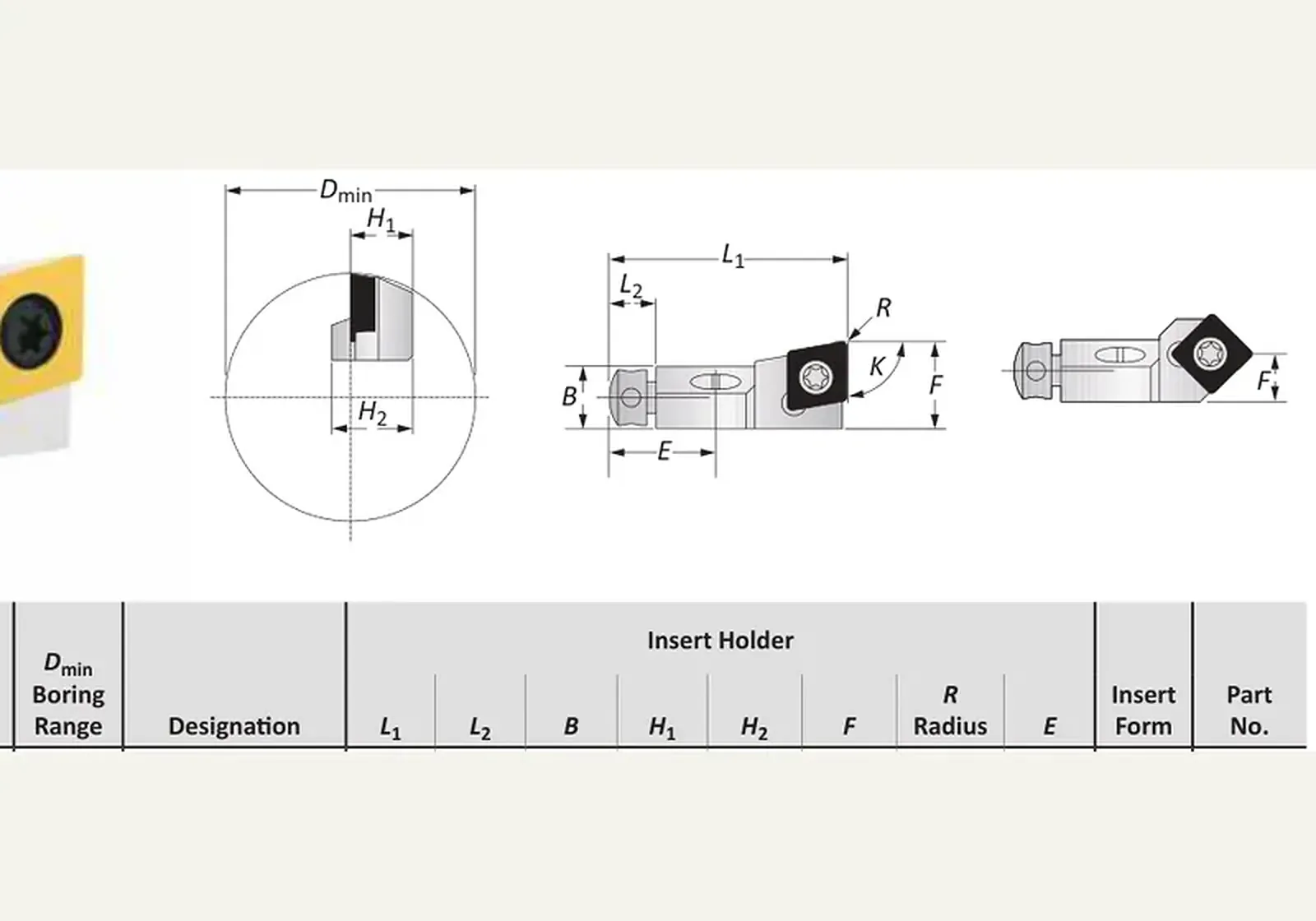

Форма пластины 101, 103, 104 и 105 CC..0602.. · 345014
форма пластины 101, 103, 104 и 105 CC..0602.. · 345014. Диапазон — 25.00 мм.
Линейка — Картриджи Lay Down. Картридж ставят в посадочное гнездо головки или салазок; в расчёт длины сборки он не входит.
Цена по запросу
Wohlhaupter · Картриджи Lay Down
Назначение
форма пластины 101, 103, 104 и 105 CC..0602.. · 345014 — картридж Lay Down: сменная пластина в посадочном гнезде головки или салазок, не удлинитель MVS.
Принцип работы и конструкция
Картридж Lay Down крепят в посадочном гнезде головки или салазок. В цепочку удлинения MVS он не входит и вылет сборки не задаёт.
Технические параметры
Диапазон — 25.00 мм; L1 — 28.00 мм; L2 — 6.00 мм; B — 6.50; H1 — 8.00; H2 — 10.00.
Соответствие стандартам
Сменная пластина — DIN ISO 1832. Картридж в посадочном гнезде, не соединение MVS.
ГОСТ 19042-80 гармонизирован с ISO 1832-85, не идентичен ISO 1832:2017.
Применение и подбор
В запросе: артикул 345014, форма пластины по DIN ISO 1832, тип посадочного гнезда.
Размеры этой позиции
- Диапазон
- 25.00 мм
- L1
- 28.00 мм
- L2
- 6.00 мм
- B
- 6.50
- H1
- 8.00
- H2
- 10.00
- F
- 9.00
- E
- 13.00
- Код ISO
- CC..0602..
- Обозначение
- SC0CR08CK-06
- Радиус
- 0.40 мм
- Форма
- 101
- №
- 345014
- Винт
- 114224
- Подкладка
- 345201
- Винт пластины
- 115676
- Отвёртка Torx
- 115590
- Шестигранная отвёртка
- 215472
Краткие факты
- Артикул
- 345014
- Бренд
- Wohlhaupter
- Раздел
- Картриджи Lay Down
ГОСТ 19042-80 гармонизирован с ISO 1832-85 (система обозначений), не идентичен ISO 1832:2017 (карточка Росстандарта).
Примечания
Цена по запросу
Раздел каталога: Компактные Lay Down · формы 101, 103, 104, 105
