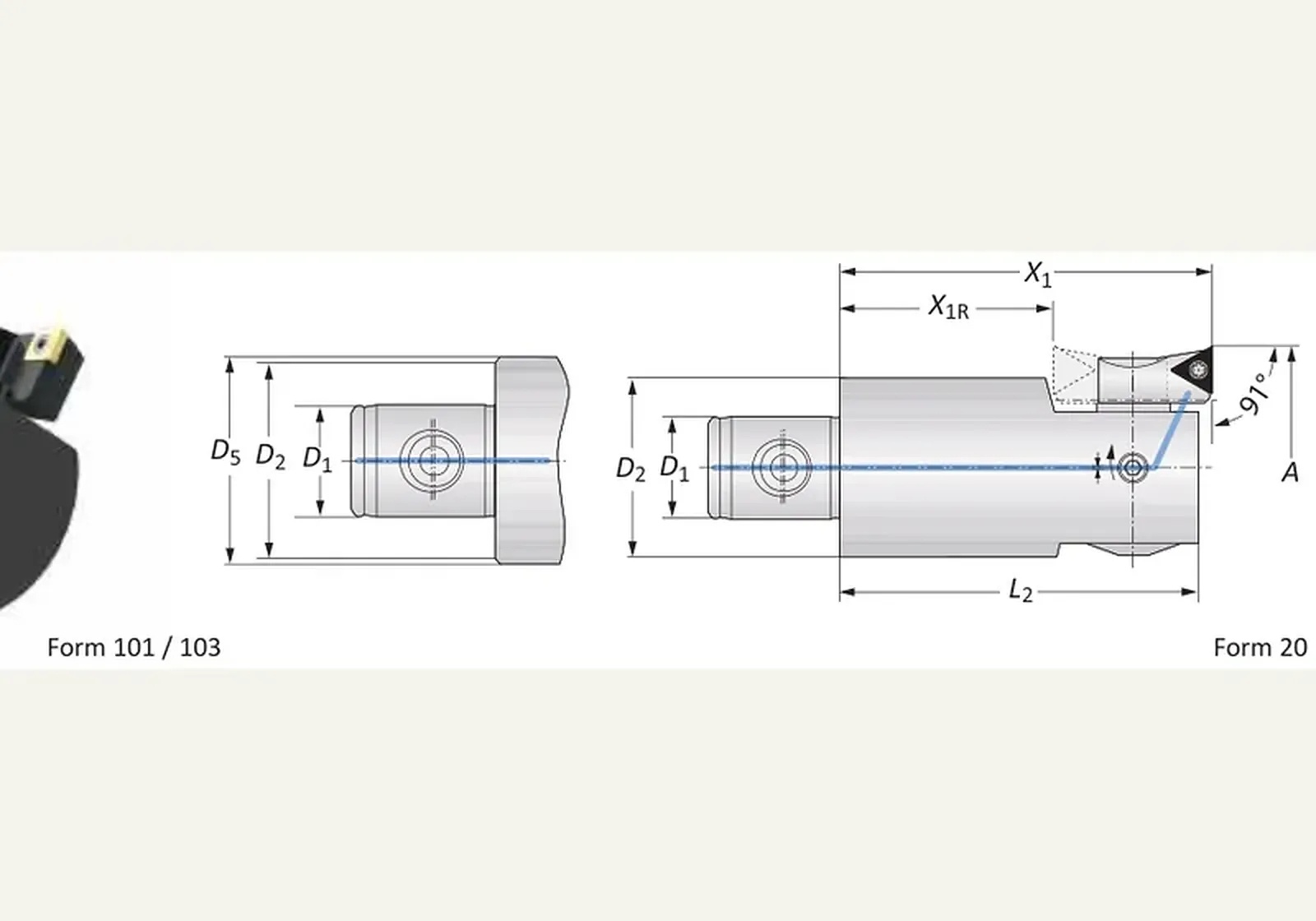

Обозначения на эскизе
- D1
- 25-14
- D2
- 25-14
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Аналоговые расточные головки 310 25-14 · 310001
Аналоговые расточные головки 310 25-14 · 310001. D1 — типоразмер соединения MVS 25-14.
Линейка — Аналоговые расточные головки 310. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от610 800 ₽(НДС 22% включён)
Wohlhaupter · Чистовое растачивание · Аналоговые расточные головки 310
Назначение
Аналоговые расточные головки 310 25-14 · 310001 — чистовая расточная головка головки 310.
Принцип работы и конструкция
Серия 310: зубчатое посадочное поле, нониус с ценой деления 0,002 мм по диаметру, соединение MVS, без цифрового модуля 3ETECH+ и без Balance. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
D1 — типоразмер соединения MVS 25-14; D2 — типоразмер соединения MVS 25-14; D2 / D1 — типоразмер соединения MVS 25-14; A — 29.00 - 37.00 мм; X1 — 56.00 мм; X1R — -.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 310001, диаметр D1 и типоразмер соединения MVS.
Размеры этой позиции
- D2 / D1
- 25-14
- A
- 29.00 - 37.00 мм
- X1
- 56.00 мм
- X1R
- -
- L2
- 53.50 мм
- D5
- 26.00 мм
- Масса
- 0.20 кг
- Форма пластины
- 20
- Державка пластины
- 210059
- Расточная головка
- 310001
- Сервисный ключ
- s2.5 / A
Краткие факты
- Артикул
- 310001
- Бренд
- Wohlhaupter
- Раздел
- Чистовое растачивание
- Лист
- Форма 101
Примечания
от610 800 ₽(НДС 22% включён)
Раздел каталога: Форма 101
