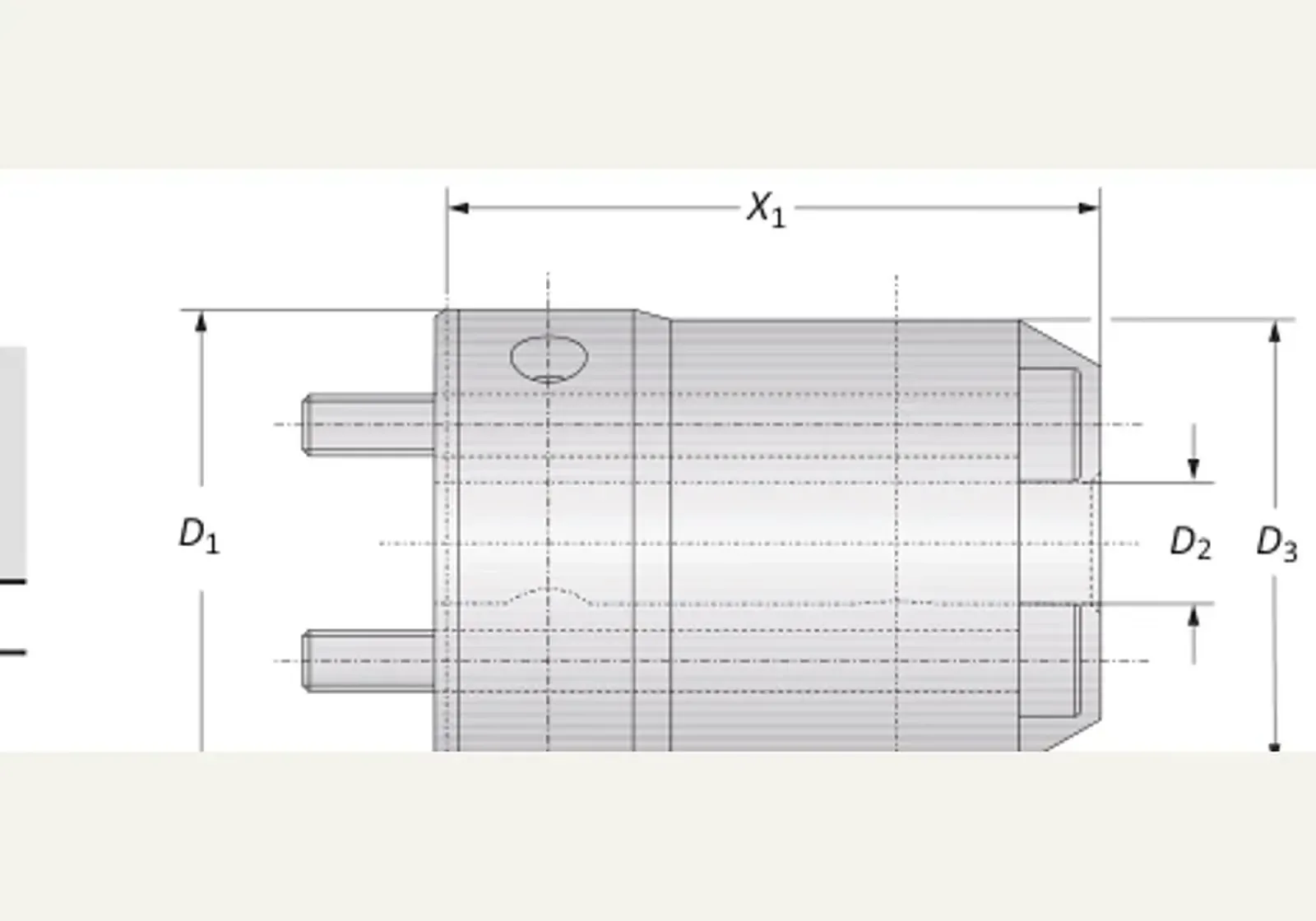

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Расточные оправки 23.00 · 248071
Расточные оправки 23.00 · 248071. X1 — 32.00 мм.
Линейка — Расточная головка 248. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от264 500 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Расточная головка 248
Назначение
Расточные оправки 23.00 · 248071 — расточная оправка головка 248. Вылет до 10×D, если указан, относится к головке 248.
Принцип работы и конструкция
Расточная оправка компактной головки 248. Вылет до 10×D, если указан в таблице, относится к этой головке, не к модулю NOVITECH.
Технические параметры
X1 — 32.00 мм; D1 — 23.00 мм; D2 — 6.00 мм; D3 — 22.00 мм; Расточная головка — 248003; Адаптеры — 248071.
Соответствие стандартам
На корпусе 248 конуса шпинделя нет: цилиндрический хвостовик M8×1, в цепочку MVS головка входит через переходник 248. Предельная частота вращения — ISO 15641.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 248071, диаметр D1 и тип хвостовика M8×1 (переходник 248 вводит оправку в цепочку MVS).
Размеры этой позиции
- X1
- 32.00 мм
- D1
- 23.00 мм
- D2
- 6.00 мм
- D3
- 22.00 мм
- Расточная головка
- 248003
- Адаптеры
- 248071
- Сервисный ключ
- S 2.5 / A
Краткие факты
- Артикул
- 248071
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
от264 500 ₽(НДС 22% включён)
Раздел каталога: Мини-расточные оправки
