Обозначения на эскизе

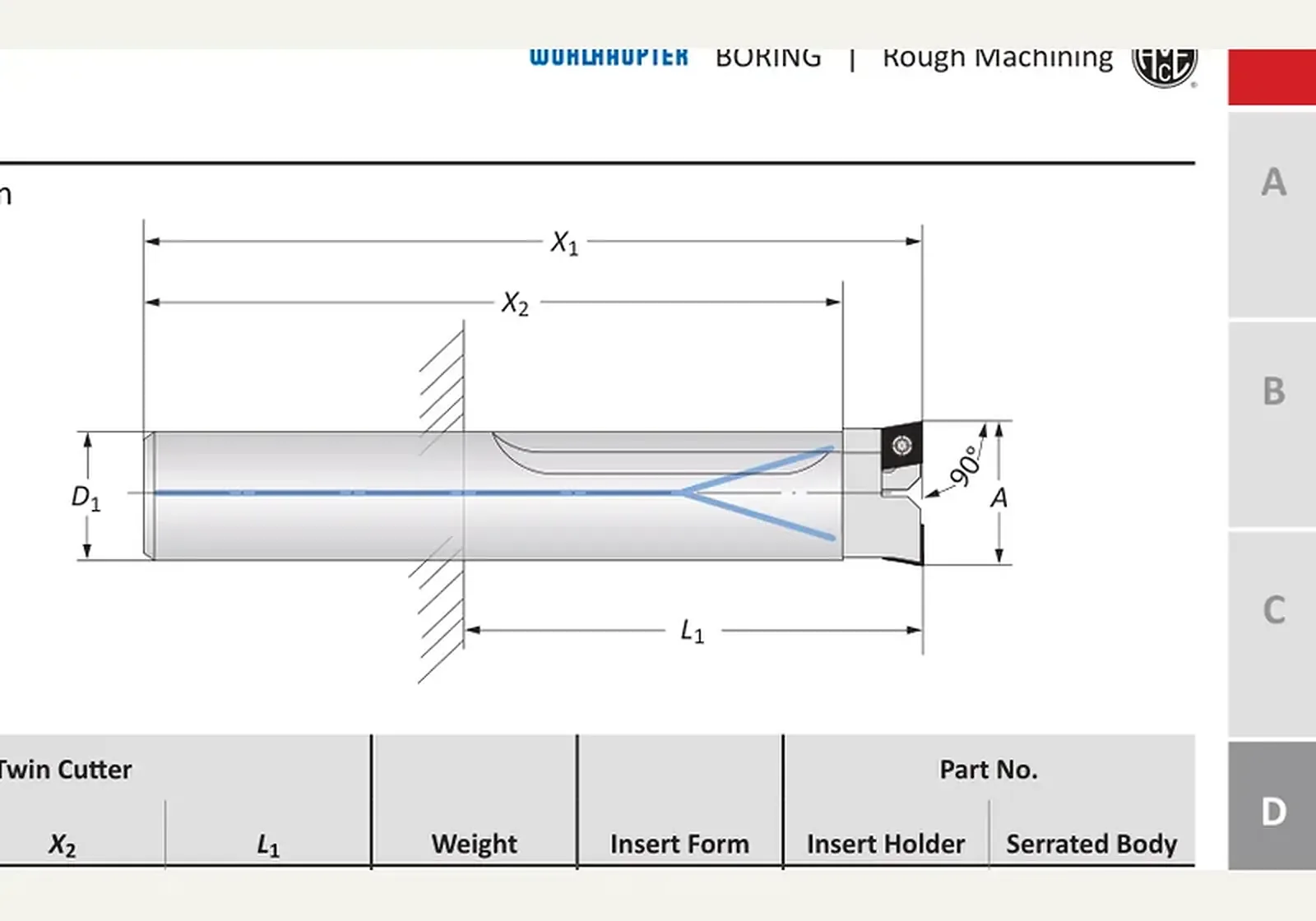

Буквы на эскизе совпадают с обозначениями в таблице размеров.
Черновая обработка Ø 25,5–30 DIN ISO 1832 · 235033
Черновая обработка Ø 25,5–30 · 235033. Диаметр D1, мм — 23.
Линейка — Черновая обработка. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от177 100 ₽(НДС 22% включён)
Wohlhaupter · Черновая обработка
Назначение
Черновая обработка Ø 25,5–30 · 235033. Черновое растачивание: Twin Cutter Ø 19,50–205,00 мм или державка VolCut.
Принцип работы и конструкция
Черновое растачивание двухрезцовой головкой Twin Cutter или державкой VolCut: приоритет — объём материала за проход, а не окончательный размер. Twin Cutter закрывает Ø 19,50–205,00 мм; весь раздел — 19,50–245,00 мм, с обратным растачиванием 29–245 мм.
Тот же зубчатый корпус принимает державки для фаски, обратного растачивания и осевой канавки. Соединение — MVS; конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Диаметр D1, мм — 23; A — 25.50 - 30.00 мм; X1 — 160.00 мм; X2 — 148.00 мм; L1 — 100.00 мм; Масса — 0.30 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул 235033, диаметр D1 и типоразмер соединения MVS.
Размеры этой позиции
- Диаметр D1, мм
- Ø 23 мм
- A
- 25.50 - 30.00 мм
- X1
- 160.00 мм
- X2
- 148.00 мм
- L1
- 100.00 мм
- Масса
- 0.30 кг
- Форма пластины
- 101
- Державка пластины
- 235033
- Корпус с зубчатой кассетой
- 235023
- 2 / 1
- 50 - 28
- Диапазон растачивания
- 25.50 - 30.00 мм
- Размер 1 двухрезцовой головки на эскизе, мм
- 95.00 мм
