Чертёж: Расширения 22-11 — Balanced Balanced X1

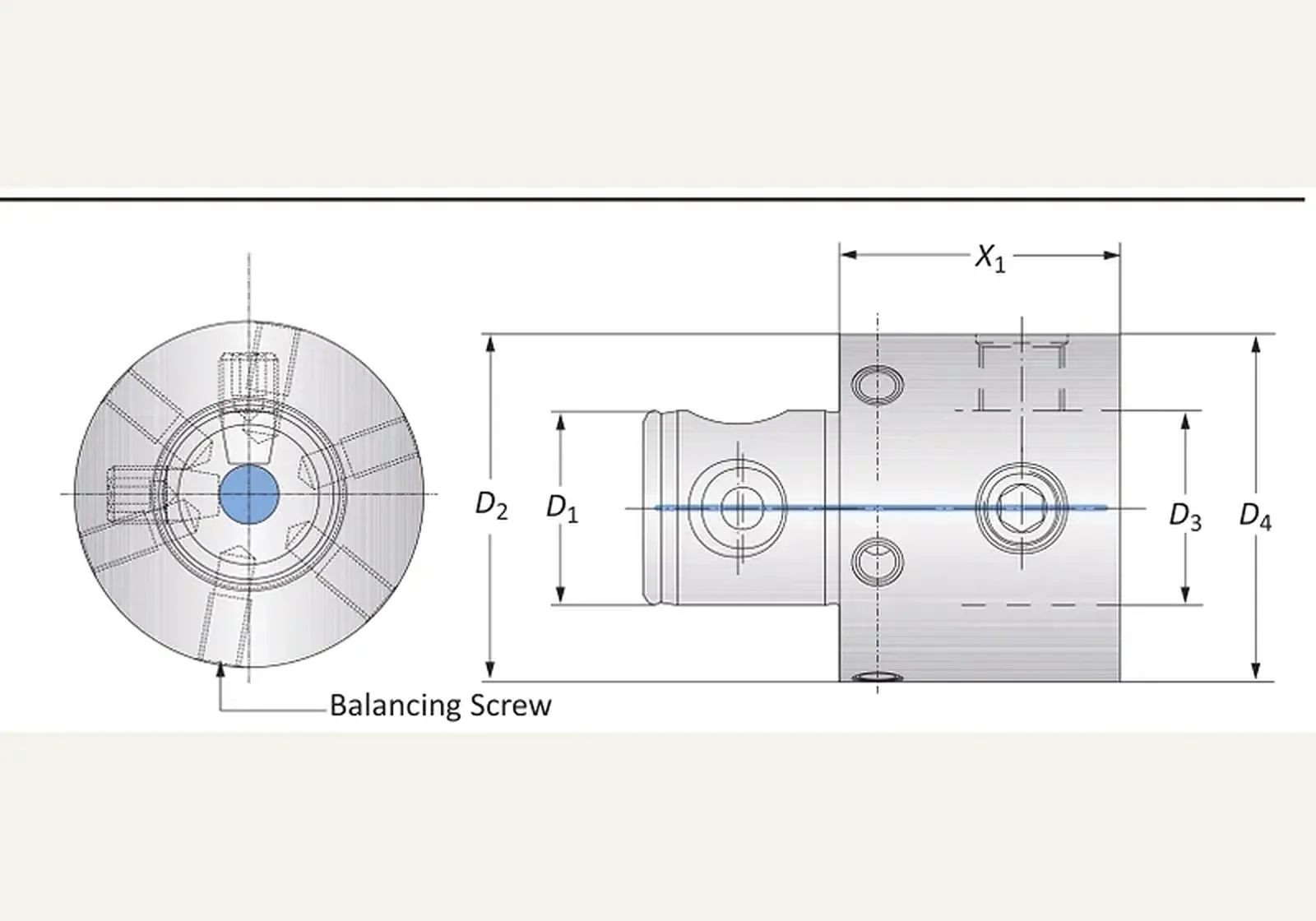

Обозначения на эскизе

D1: 22-11
D2: 22-11
D3: 22-11
D4: 22-11

Расширения 22-11 · 219044

Name: Расширения 22-11 · 219044
Brand: Wohlhaupter
SKU: 219044
Price: 161400 RUB
Availability: PreOrder

Расширения 22-11 · 219044. D1 — типоразмер соединения MVS 22-11.

Линейка — Промежуточные модули. Модуль задаёт вылет и типоразмер соединения MVS; конус шпинделя — на мастер-хвостовике.

от161 400 ₽(НДС 22% включён)

Оформить заказ Получить консультацию

Wohlhaupter · Промежуточные модули

Назначение

Удлинитель соединения MVS: наращивает вылет. Типоразмер соединения MVS 22-11; вылет X1 40.00 мм; масса 0.10 кг. 10×D к стальному исполнению не относят. Конуса шпинделя на модуле нет.

Принцип работы и конструкция

Удлинитель наращивает вылет; 10×D к стальному и алюминиевому исполнению не относят. Конуса шпинделя на модуле нет.

Технические параметры

D1 — типоразмер соединения MVS 22-11; D2 — типоразмер соединения MVS 22-11; D3 — типоразмер соединения MVS 22-11; D4 — типоразмер соединения MVS 22-11; D2 / D1 — типоразмер соединения MVS 22-11; D4 / D3 — типоразмер соединения MVS 22-11.

Соответствие стандартам

На модуле — соединение MVS. Конус шпинделя выполнен на мастер-хвостовике. Точность позиционирования соединения MVS — менее 3 мкм при смене инструмента.

Применение и подбор

В запросе: артикул 219044, типоразмеры соединения MVS с обеих сторон, вылет.

Размеры этой позиции

D2 / D1: 22-11
D4 / D3: 22-11
X1: 40.00 мм
Масса: 0.10 кг

Краткие факты

Артикул: 219044
Бренд: Wohlhaupter
Раздел: Промежуточные модули
Лист: Удлинители MVS

Примечания

Предупреждение · 2

Превышение допустимой нагрузки на шпиндель станка и устройство смены инструмента может привести к повреждению станка и/или серьёзной травме.
Неисправность инструмента может привести к серьёзной травме. -При использовании компонентов Alu-Line® не превышайте рекомендованное соотношение длины к диаметру 5xD. -При использовании компонентов из инструментальной стали не превышайте рекомендованное соотношение длины к диаметру 6xD. -При использовании компонентов из тяжелых металлов не превышайте рекомендуемое соотношение длины и диаметра 8xD. -При использовании твердосплавного хвостовика не превышайте рекомендованное соотношение длины к диаметру 9xD. -При использовании модуля NOVITECH® не превышайте рекомендуемое соотношение длины и диаметра 10xD. -При использовании модуля NOVITECH ® не превышайте рекомендуемое соотношение длины и диаметра 10xD. -Для расчета соотношения длины и диаметра см. примеры. -При использовании компонентов из тяжелых металлов не превышайте рекомендуемое соотношение длины и диаметра 8xD. -При использовании твердосплавного хвостовика не превышайте рекомендованное соотношение длины к диаметру 9xD. -При использовании модуля NOVITECH ® не превышайте рекомендуемое соотношение длины и диаметра 10xD. -Для расчета соотношения длины и диаметра см. примеры. -При использовании компонентов из тяжелых металлов не превышайте рекомендуемое соотношение длины и диаметра 8xD. -При использовании твердосплавного хвостовика не превышайте рекомендованное соотношение длины к диаметру 9xD. -При использовании модуля NOVITECH ® не превышайте рекомендуемое соотношение длины и диаметра 10xD. -Для расчета соотношения длины и диаметра см. примеры. -При использовании компонентов из тяжелых металлов не превышайте рекомендуемое соотношение длины и диаметра 8xD. -При использовании твердосплавного хвостовика не превышайте рекомендованное соотношение длины к диаметру 9xD. -При использовании модуля NOVITECH ® не превышайте рекомендуемое соотношение длины и диаметра 10xD. -Для расчета соотношения длины и диаметра см. примеры

от161 400 ₽(НДС 22% включён)

Раздел каталога: Удлинители MVS
