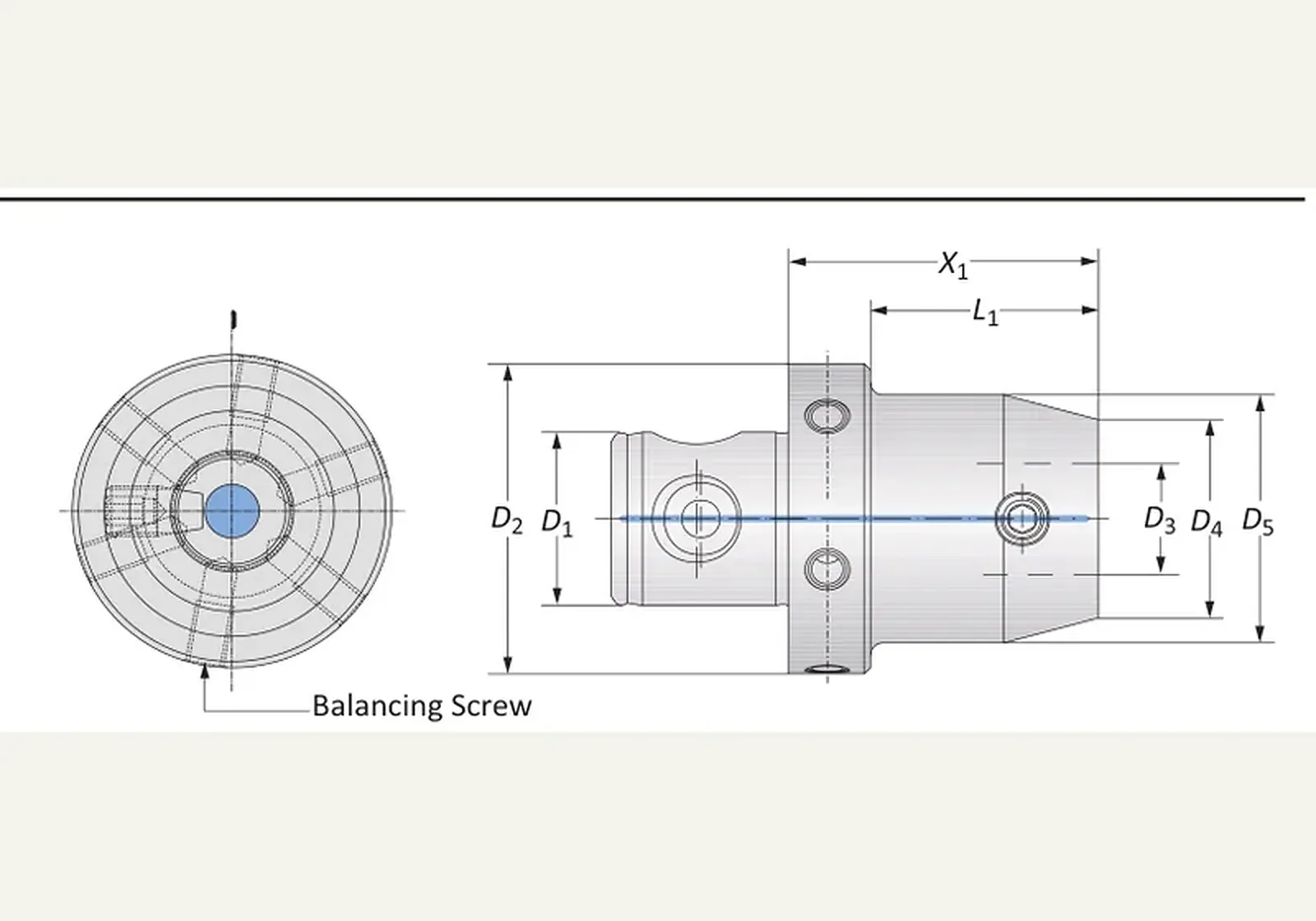

Обозначения на эскизе
- D1
- 40-22
- D2
- 40-22
- D3
- 32-18
- D4
- 32-18
Переходник 40-22 · 219040
Переходник 40-22 · 219040. D1 — типоразмер соединения MVS 40-22.
Линейка — Промежуточные модули. Модуль задаёт вылет и типоразмер соединения MVS; конус шпинделя — на мастер-хвостовике.
от158 100 ₽(НДС 22% включён)
Wohlhaupter · Промежуточные модули
Назначение
Переходник 40-22 · 219040 — редукционный переходник или переходник 248: меняет типоразмер соединения MVS или вводит головку 248 в цепочку MVS.
Принцип работы и конструкция
Редукцию выполняют одним редукционным переходником ближе к режущей кромке. Конуса шпинделя на модуле нет.
Технические параметры
D1 — типоразмер соединения MVS 40-22; D2 — типоразмер соединения MVS 40-22; D3 — типоразмер соединения MVS 32-18; D4 — типоразмер соединения MVS 32-18; D2 / D1 — типоразмер соединения MVS 40-22; D4 / D3 — типоразмер соединения MVS 32-18.
Соответствие стандартам
На модуле — соединение MVS. Конус шпинделя выполнен на мастер-хвостовике. Точность позиционирования соединения MVS — менее 3 мкм при смене инструмента.
Применение и подбор
В запросе: артикул 219040, типоразмеры соединения MVS с обеих сторон, вылет.
Размеры этой позиции
- D2 / D1
- 40-22
- D4 / D3
- 32-18
- X1
- 30.00 мм
- L1
- -
- D5
- 40.00 мм
- Масса
- 0.50 кг
Краткие факты
- Артикул
- 219040
- Бренд
- Wohlhaupter
- Раздел
- Промежуточные модули
Примечания
от158 100 ₽(НДС 22% включён)
Раздел каталога: Промежуточные модули
