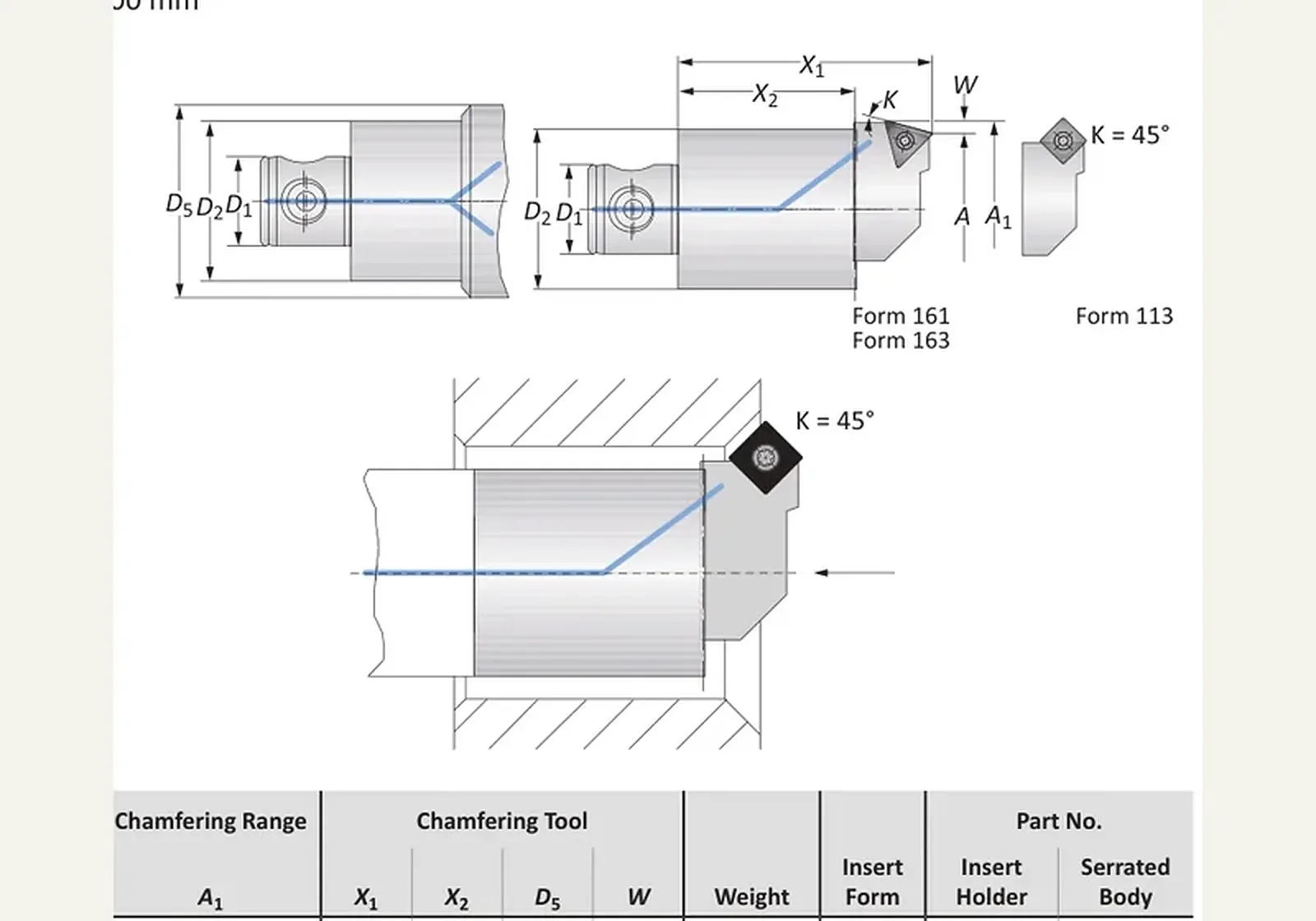

Обозначения на эскизе
- D1
- 25-14
- D2
- 25-14
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Зубчатый переходник MVS 25-14 DIN ISO 1832 · 201003
Зубчатый переходник MVS 25-14 · 201003. D1 — типоразмер соединения MVS 25-14.
Линейка — Черновая обработка. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
Цена по запросу
Wohlhaupter · Черновая обработка
Назначение
Зубчатый переходник MVS 25-14 · 201003. Зубчатый переходник соединения MVS.
Принцип работы и конструкция
Зубчатый переходник задаёт типоразмер соединения MVS на зубчатом корпусе или салазках. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
D1 — типоразмер соединения MVS 25-14; D2 — типоразмер соединения MVS 25-14; D2 / D1 — типоразмер соединения MVS 25-14; A — 19.00 - 27.00 мм; A1 — 33.00 - 41.00 мм; X1 — 58.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул 201003, диаметр D1 и типоразмер соединения MVS.
Размеры этой позиции
- D2 / D1
- 25-14
- A
- 19.00 - 27.00 мм
- A1
- 33.00 - 41.00 мм
- X1
- 58.00 мм
- X2
- 42.00 мм
- D5
- -
- W
- 5.00 мм
- Масса
- 0.20 кг
- Форма
- 161
- Держатель
- 201003*
- Тело
- 148001
Краткие факты
- Артикул
- 201003
- Бренд
- Wohlhaupter
- Раздел
- Черновая обработка
Примечания
Цена по запросу
Раздел каталога: Зубчатые кассеты · формы 161
