Обозначения на эскизе
- D1
- 63-36
- D2
- 63-36
Переходник side-lock · соединение MVS 63-36 · 161024
Переходник side-lock · соединение MVS 63-36 · 161024. D1 — типоразмер соединения MVS 63-36.
Линейка — Модульные державки. Державка на соединении MVS; конус шпинделя — на мастер-хвостовике.
от210 700 ₽(НДС 22% включён)
Wohlhaupter · Модульные державки
Назначение
Переходник side-lock · соединение MVS 63-36 · 161024 — державка с лыской Weldon по DIN 1835-B.
Принцип работы и конструкция
Лыска Weldon по DIN 1835-B. Державка стоит на соединении MVS. Конуса шпинделя на державке нет.
Технические параметры

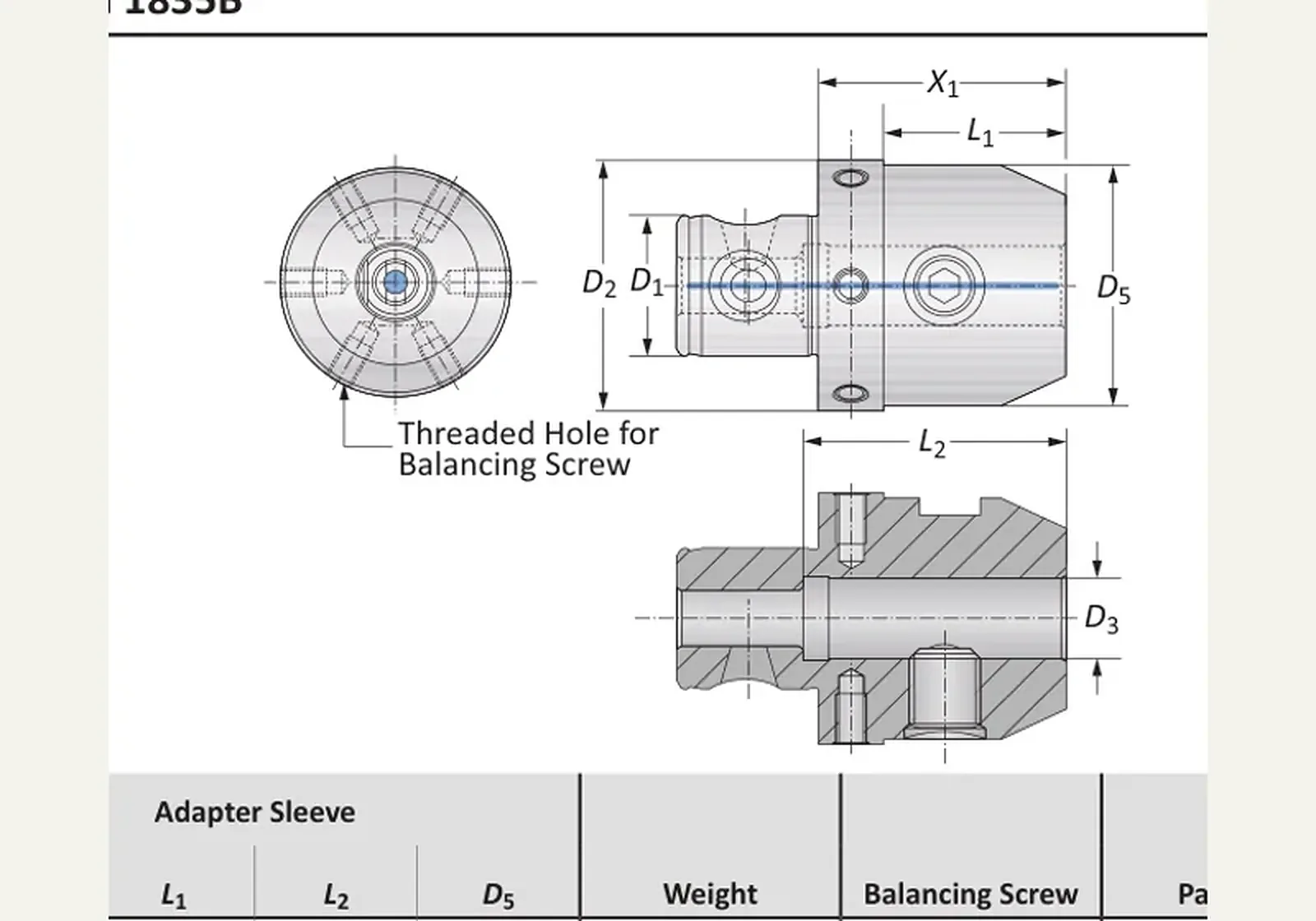

D1 — типоразмер соединения MVS 63-36; D2 — типоразмер соединения MVS 63-36; D2 / D1 — типоразмер соединения MVS 63-36; D3 — 20.00 мм; X1 — 49.00 мм; L1 — 36.00 мм.
Соответствие стандартам
Хвостовик Weldon — DIN 1835-B.
ГОСТ Р 52965-2008 — аналог, не тождество DIN 1835-B.
Применение и подбор
В запросе: артикул 161024, Weldon, типоразмер соединения MVS.
Размеры этой позиции
- D2 / D1
- 63-36
- D3
- 20.00 мм
- X1
- 49.00 мм
- L1
- 36.00 мм
- L2
- 54.00 мм
- D5
- 52.00 мм
- Масса
- 1.10 кг
- Балансировочный винт
- M6 x 1 x 10
Краткие факты
- Артикул
- 161024
- Бренд
- Wohlhaupter
- Раздел
- Модульные державки
- DIN
- DIN 1835
ГОСТ Р 52965-2008 — семейство цилиндрических хвостовиков с лыской, не тождество «DIN 1835-B ≡ ГОСТ» (карточка Росстандарта).
Примечания
от210 700 ₽(НДС 22% включён)
Раздел каталога: Переходники Weldon (Side-lock) для цилиндрических хвостовиков (DIN 1835-B)
