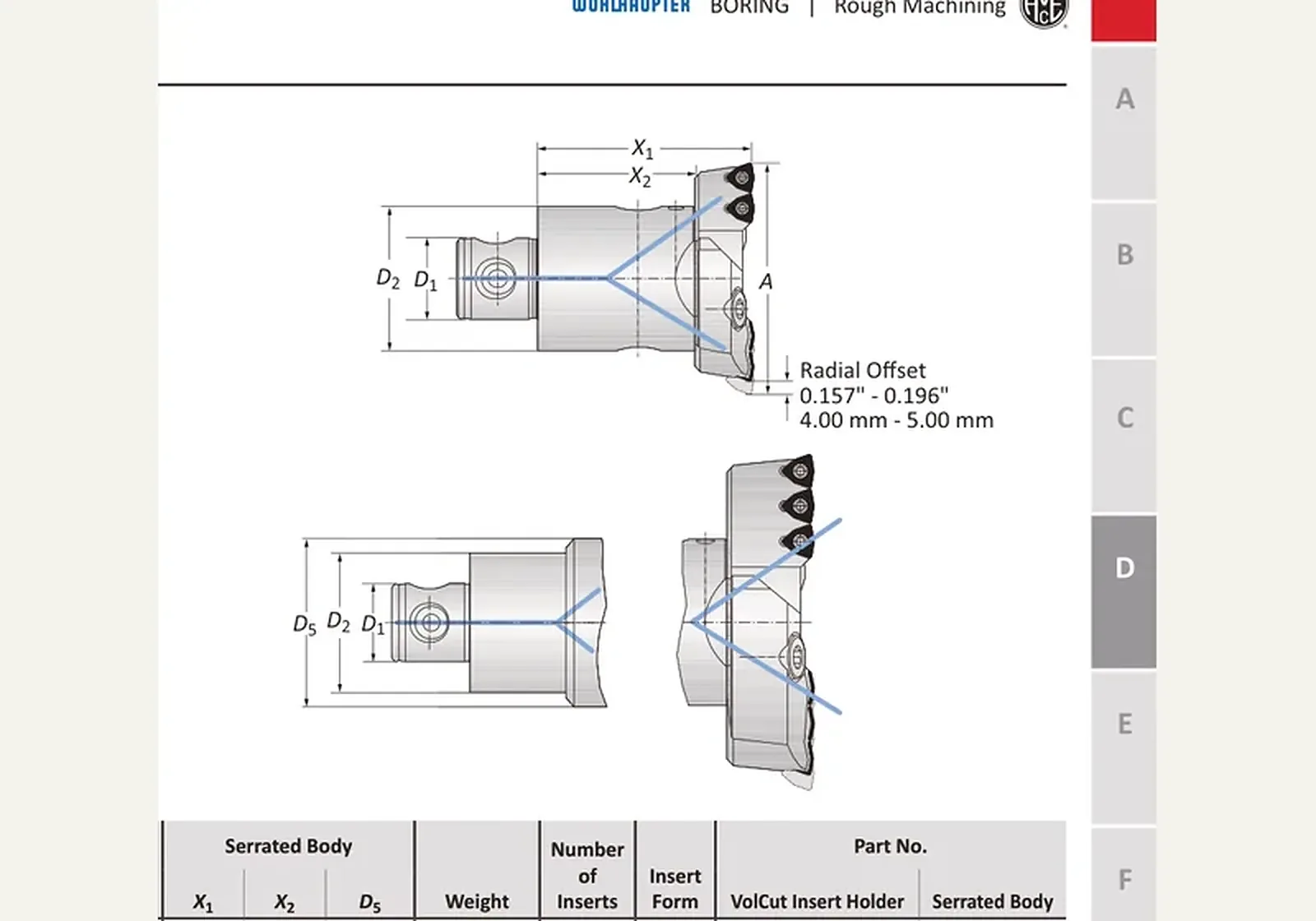

Обозначения на эскизе
- D1
- 80-36
- D2
- 80-36
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Державки VolCut 80-36 DIN ISO 1832 · 151069
Державки VolCut 80-36 · 151069. D1 — типоразмер соединения MVS 80-36.
Линейка — Черновая обработка. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от270 100 ₽(НДС 22% включён)
Wohlhaupter · Черновая обработка
Назначение
Державки VolCut 80-36 · 151069. Державка VolCut для чернового растачивания с большой глубиной резания.
Принцип работы и конструкция
Державка VolCut ведёт высокопроизводительное черновое растачивание с большой глубиной резания на стандартном зубчатом корпусе.
Соединение — MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
D1 — типоразмер соединения MVS 80-36; D2 — типоразмер соединения MVS 80-36; D2 / D1 — типоразмер соединения MVS 80-36; A — 125.00 - 155.00 мм; Наименьший диаметр расточки A, мм — 125.00 - 130.00; X1 — 89.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул 151069, диаметр D1 и типоразмер соединения MVS.
Размеры этой позиции
- D2 / D1
- 80-36
- A
- 125.00 - 155.00 мм
- Наименьший диаметр расточки A, мм
- 125.00 - 130.00 мм
- X1
- 89.00 мм
- X2
- 60.00 мм
- D5
- -
- Масса
- 3.20 кг
- Пластины
- 3
- Форма
- 464
- Державка VolCut
- 151069
- Корпус с зубчатой кассетой
- 148007
- Державка пластины
- 151069
- Диапазон диаметров
- 125.00 мм - 130.00
- диапазон разведения
- 15.24 мм
Краткие факты
- Артикул
- 151069
- Бренд
- Wohlhaupter
- Раздел
- Черновая обработка
Примечания
от270 100 ₽(НДС 22% включён)
Раздел каталога: Зубчатые корпуса VolCut
