Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Прижим · 137019
прижим · 137019. Кассета Тип — Кассеты Flex.

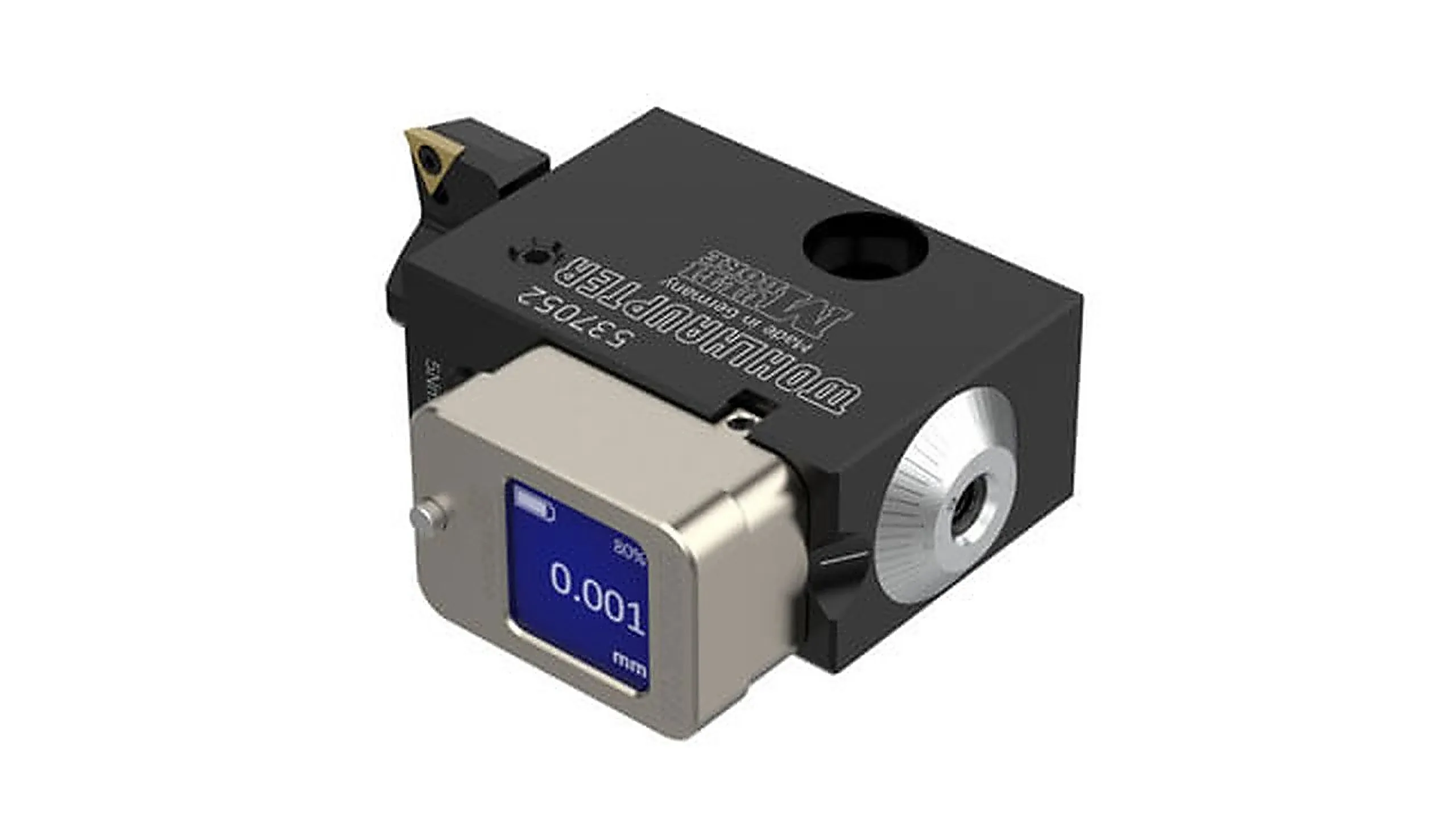

Линейка — Кассеты 537 Digital и Analog. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от17 900 ₽(НДС 22% включён)
Wohlhaupter · Чистовое растачивание · Кассеты 537 Digital и Analog
Назначение
прижим · 137019 — принадлежность кассеты 537, не расточная головка.
Принцип работы и конструкция
Винт, ключ или прижим крепят держатель пластины, пластину или противовес. Конуса шпинделя на этой детали нет.
Технические параметры
Кассета Тип — Кассеты Flex; винт с цилиндрической головкой — 415900; Зажимная гайка — 215105; Дисковая пружина — 337105; A — 500.00 - 3255.00 мм; Масса — 0.60 кг.
Соответствие стандартам
Принадлежность чистовой головки: конуса шпинделя на этом артикуле нет. Момент затяжки, если нормирован, указан в таблице позиции.
Конус шпинделя и ГОСТ 19042-80 к ключу, винту и принадлежности не относятся. Сменную пластину, если она входит в позицию, обозначают по DIN ISO 1832.
Применение и подбор
В запросе указывают артикул 137019, форма пластины 20, A 500.00 - 3255.00 мм.
Размеры этой позиции
- Кассета Тип
- Кассеты Flex
- винт с цилиндрической головкой
- 415900
- Зажимная гайка
- 215105
- Дисковая пружина
- 337105
- A
- 500.00 - 3255.00 мм
- Масса
- 0.60 кг
- Форма пластины
- 20
- Державка пластины
- 210020
- прижим
- 137019
- Кассета
- 537051
- прижимы
- 137019
Краткие факты
- Артикул
- 137019
- Бренд
- Wohlhaupter
- Раздел
- Чистовое растачивание
Примечания
от17 900 ₽(НДС 22% включён)
Раздел каталога: Кассеты 537 Digital и Analog
