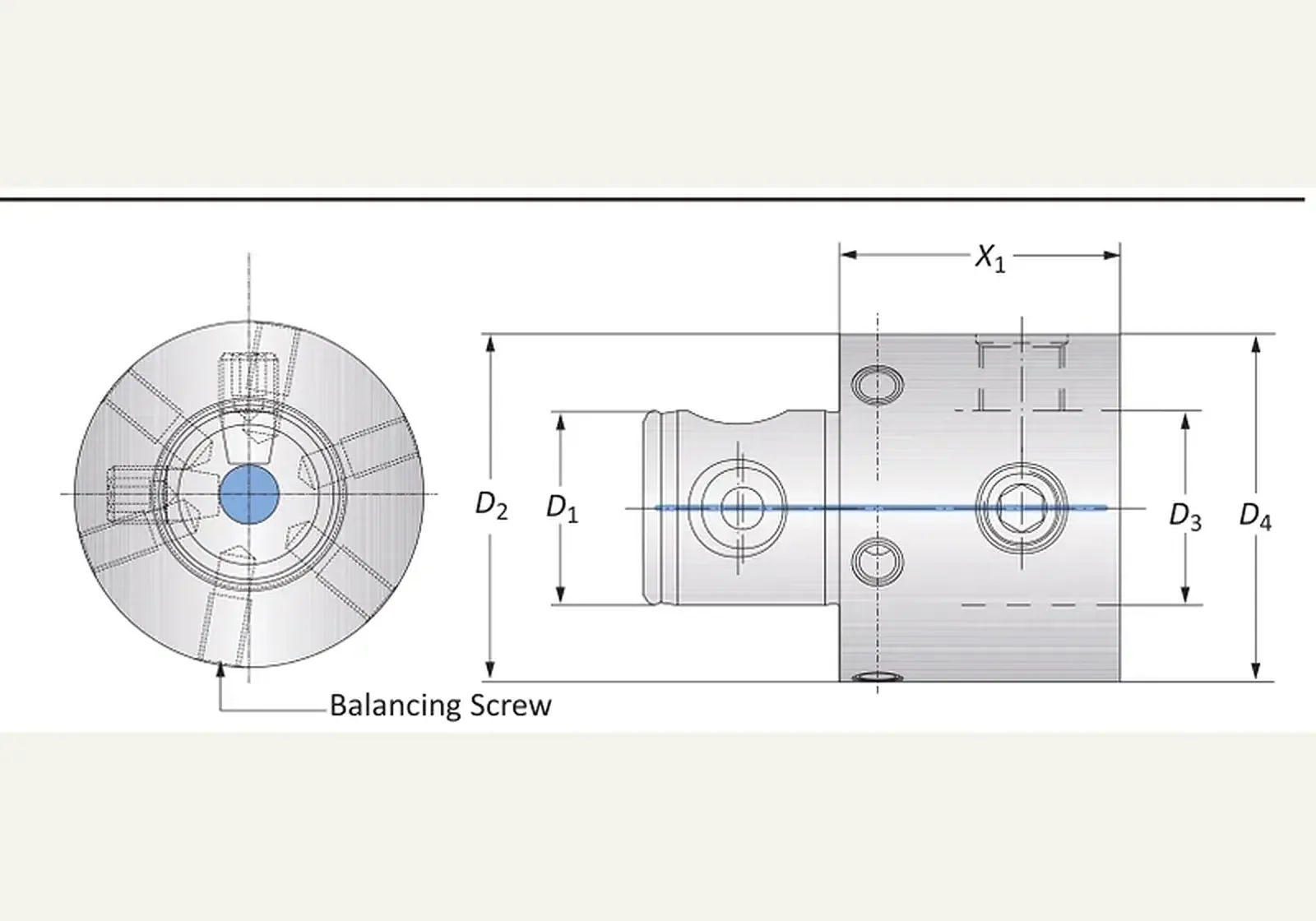

Обозначения на эскизе
- D1
- 63-36
- D2
- 63-36
- D3
- 63-36
- D4
- 63-36
Расширения 63-36 · 119005
Расширения 63-36 · 119005. D1 — типоразмер соединения MVS 63-36.
Линейка — Промежуточные модули. Модуль задаёт вылет и типоразмер соединения MVS; конус шпинделя — на мастер-хвостовике.
от188 300 ₽(НДС 22% включён)
Wohlhaupter · Промежуточные модули
Назначение
Удлинитель соединения MVS: наращивает вылет. Типоразмер соединения MVS 63-36; вылет X1 50.00 мм; масса 1.10 кг. 10×D к стальному исполнению не относят. Конуса шпинделя на модуле нет.
Принцип работы и конструкция
Удлинитель наращивает вылет; 10×D к стальному и алюминиевому исполнению не относят. Конуса шпинделя на модуле нет.
Технические параметры
D1 — типоразмер соединения MVS 63-36; D2 — типоразмер соединения MVS 63-36; D3 — типоразмер соединения MVS 63-36; D4 — типоразмер соединения MVS 63-36; D2 / D1 — типоразмер соединения MVS 63-36; D4 / D3 — типоразмер соединения MVS 63-36.
Соответствие стандартам
На модуле — соединение MVS. Конус шпинделя выполнен на мастер-хвостовике. Точность позиционирования соединения MVS — менее 3 мкм при смене инструмента.
Применение и подбор
В запросе: артикул 119005, типоразмеры соединения MVS с обеих сторон, вылет.
Размеры этой позиции
- D2 / D1
- 63-36
- D4 / D3
- 63-36
- X1
- 50.00 мм
- Масса
- 1.10 кг
- Балансировочный винт
- M6 x 1 x 10
Краткие факты
- Артикул
- 119005
- Бренд
- Wohlhaupter
- Раздел
- Промежуточные модули
- Лист
- Удлинители MVS
Примечания
от188 300 ₽(НДС 22% включён)
Раздел каталога: Удлинители MVS
