Расточная оправка из тяжёлого сплава Ø 6,00–10,00 мм · стр. 9
Универсальное чистовое растачивание
Расточная оправка из тяжёлого сплава Ø 6,00–10,00 мм.
Назначение
Расточная оправка из тяжёлого сплава Ø 6,00–10,00 мм — расточные оправки линейки VarioBore. 10×D относится только к модулю NOVITECH, не к этой оправке.
Принцип работы и конструкция

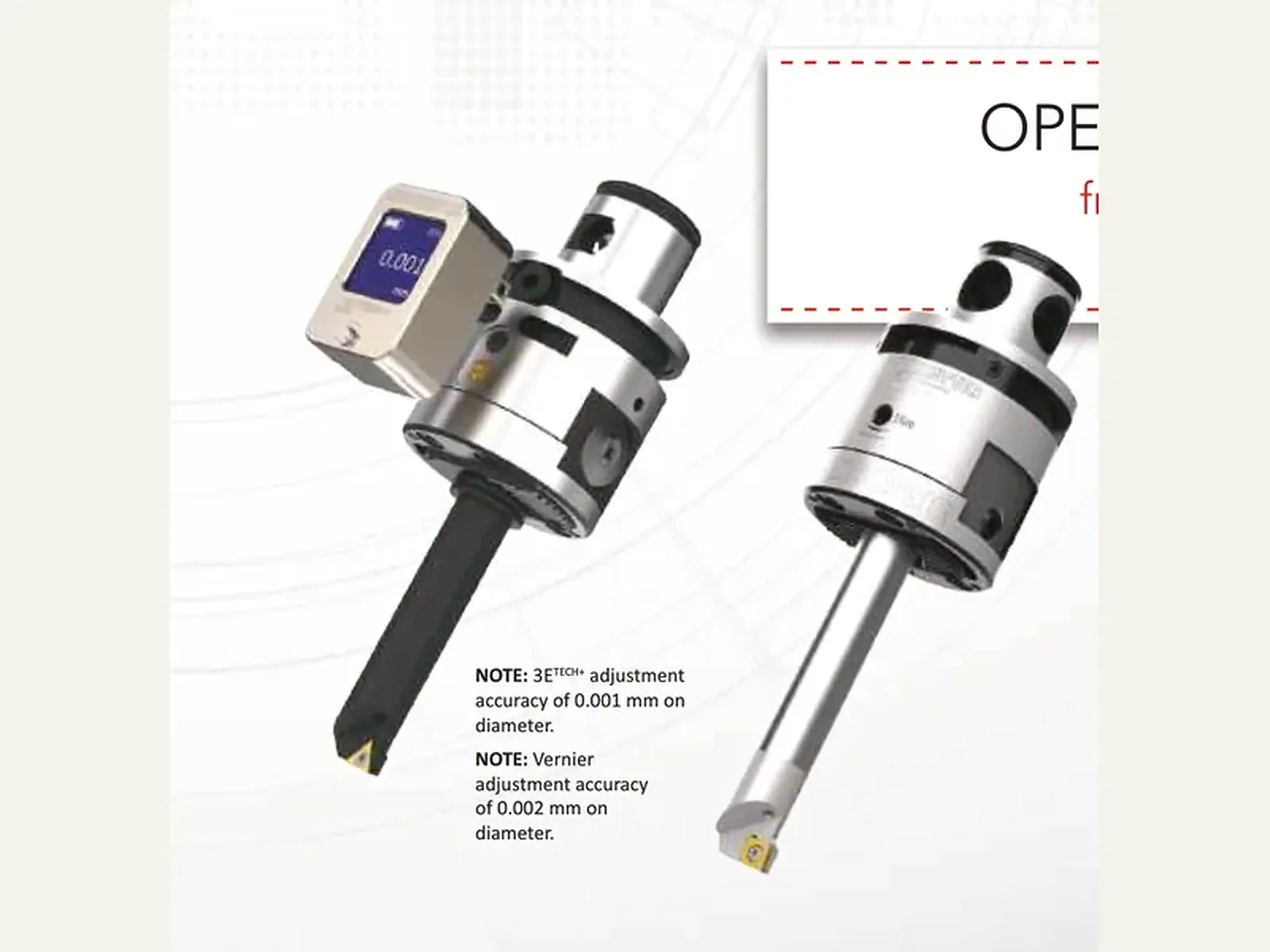

VarioBore присоединяется через соединение MVS 50-28. Диаметр настраивают цифровым модулем 3ETECH+ с ценой деления шкалы 0,001 мм по диаметру либо нониусной шкалой с ценой деления 0,002 мм по диаметру. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Шаг настройки: цифровой модуль 3ETECH+ 0,001 мм по диаметру; нониусная шкала 0,002 мм по диаметру.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
