Форма 20 · стр. 31
Универсальное чистовое растачивание

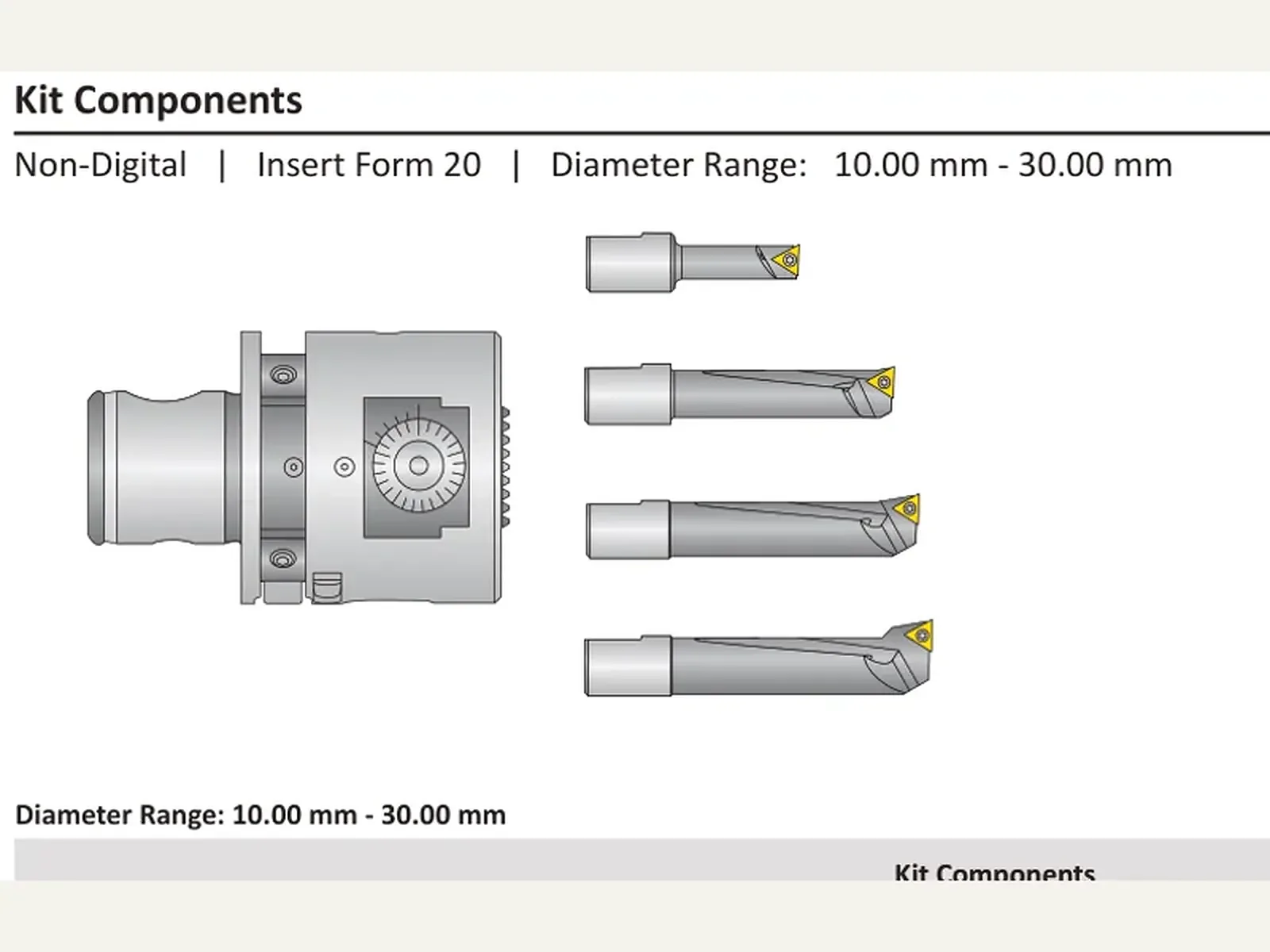

Форма 20. Ø 10,00–30,00 мм: сменные пластины, обозначение DIN ISO 1832.
Назначение
Сменные пластины формы 20: треугольная геометрия ISO T (TOGX). 91° — угол в плане держателя, не угол пластины; не ромб 80° формы 101.
Принцип работы и конструкция
Пластину подбирают по форме Wohlhaupter и обозначению DIN ISO 1832. Конус шпинделя к пластине не относится.
Технические параметры
Диаметр 10,00–30,00 мм. Обозначение — DIN ISO 1832; группа материала — ISO 513.
Соответствие стандартам
Сменная пластина обозначается по DIN ISO 1832. Конус шпинделя и соединение MVS к пластине не относятся.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Группа обрабатываемого материала — ISO 513 (P, M, K, N, S, H).
Применение и подбор
В запросе указывают артикул из таблицы, обозначение DIN ISO 1832 и группу материала ISO 513.
Принадлежности
4 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
