Принадлежности · стр. 25
Универсальное чистовое растачивание
Принадлежности: цифровой модуль 3ETECH+ 0,001 мм по диаметру; нониусная шкала 0,002 мм по диаметру.
Назначение
Принадлежности — принадлежность линейки VarioBore, не расточная головка.
Принцип работы и конструкция
VarioBore присоединяется через соединение MVS 50-28. Диаметр настраивают цифровым модулем 3ETECH+ с ценой деления шкалы 0,001 мм по диаметру либо нониусной шкалой с ценой деления 0,002 мм по диаметру. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Шаг настройки: цифровой модуль 3ETECH+ 0,001 мм по диаметру; нониусная шкала 0,002 мм по диаметру.
Соответствие стандартам
Принадлежность чистовой головки: конуса шпинделя на этом артикуле нет. Момент затяжки, если нормирован, указан в таблице позиции.
Конус шпинделя и ГОСТ 19042-80 к ключу, винту и принадлежности не относятся. Сменную пластину, если она входит в позицию, обозначают по DIN ISO 1832.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.

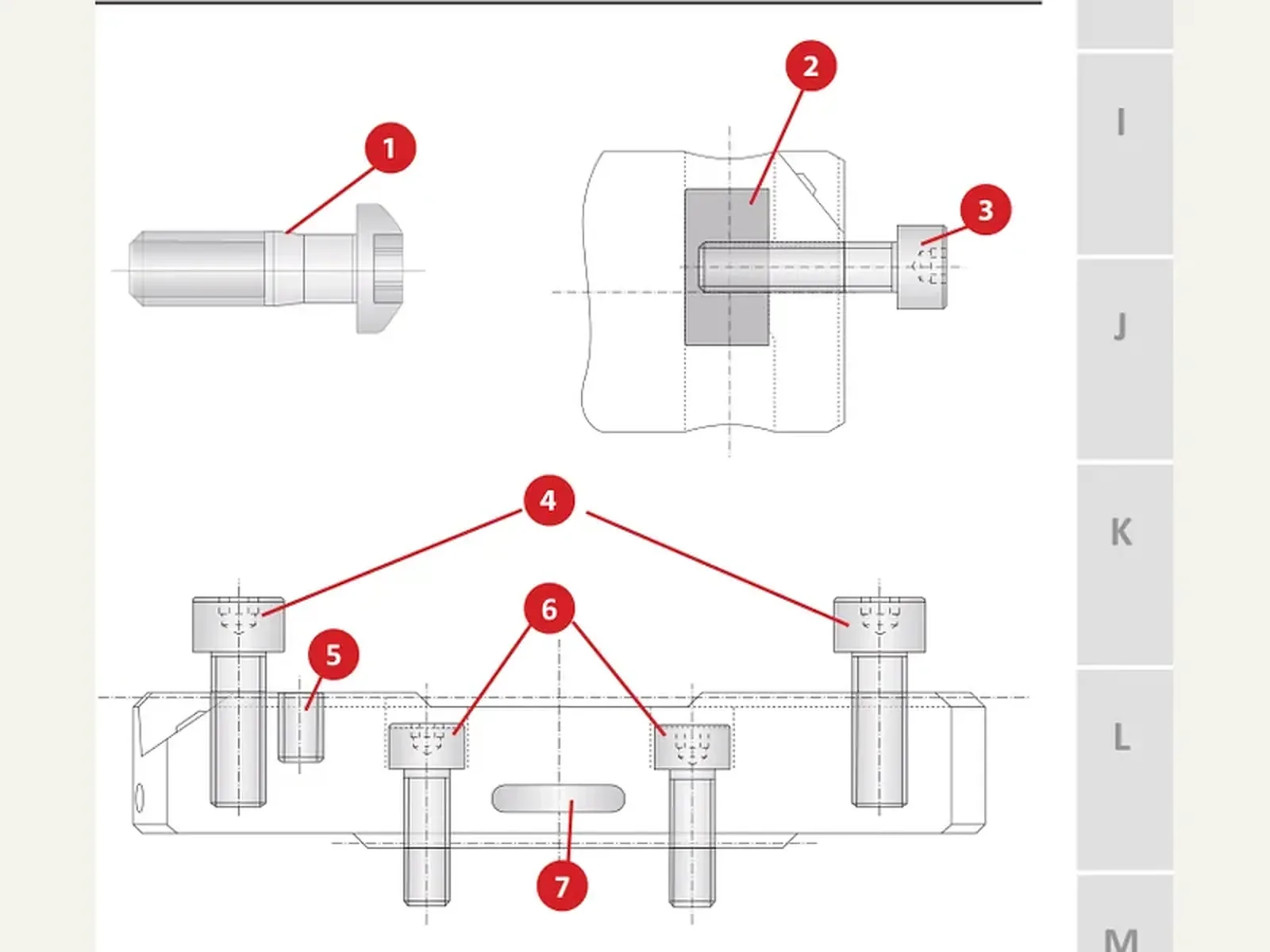

Принадлежности
10 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| № | Позиция | Форма пластины | Размер | Артикул |
|---|---|---|---|---|
| 1 | Зажимной винт | - | - | 070333 Заказать |
| 2 | Резьбовой штифт зажима инструмента | - | - | 215674 Заказать |
| 3 | Винт крепления балансировочного груза | - | - | 115470 Заказать |
| 4 | Пробка балансировочного винта | - | - | 115119 Заказать |
| 5 | Вставьте винты | Форма 20 Форма 101 Форма 211 | T7 T8 T6 | 115535 115676 215377 Заказать |
| 6 | Шестигранный ключ | - | s2.5 s2 | 115575 215473 Заказать |
| 7 | Шестигранный ключ | - | s4 | 115576 Заказать |
| 8 | Торкс-драйвер | - | T6 T7 | 115537 115591 Заказать |
| — | — | — | T8 | 115590 Заказать |
| 9 | Отвертка Торкс | (0.6 Н·м) Форма 211 (0.9 Н·м) Форма 20 (1.2 Н·м) Форма 101 | T6 T7 T8 | 415507 415508 415514 Заказать |
Принадлежности · 2
3 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
