Цветовая маркировка соединения MVS · стр. 2
Универсальное чистовое растачивание

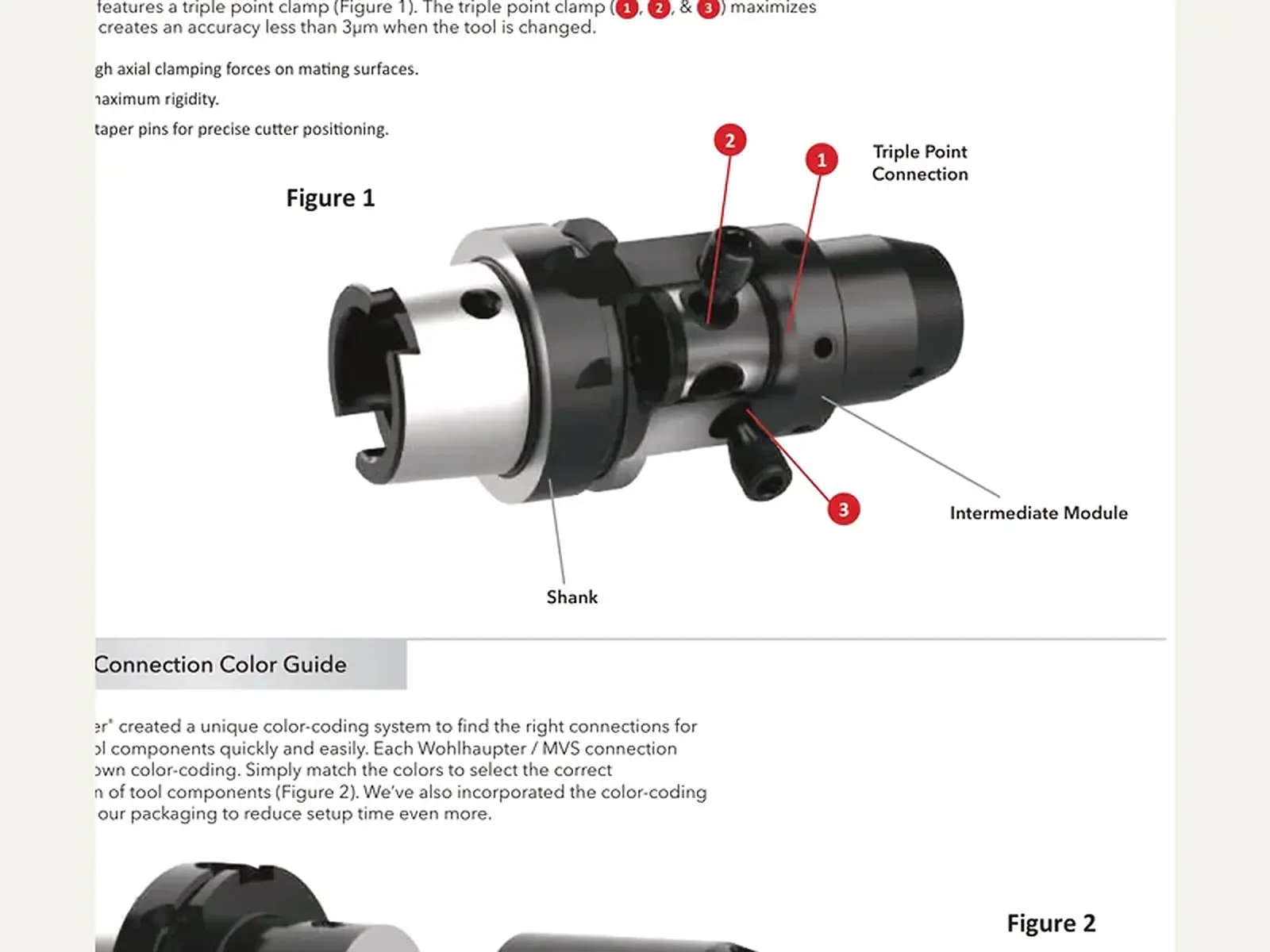

Соединение MVS: цветовая маркировка типоразмеров 19,5-11, 22-11, 25-14, 32-18, 40-22, 50-28, 63-36, 80-36, 100-56 и точность позиционирования менее 3 мкм.
Назначение
Цветовая маркировка соединения MVS — узел линейки VarioBore, не расточная головка. В таблице — артикулы этого листа.
Принцип работы и конструкция
VarioBore присоединяется через соединение MVS 50-28. Диаметр настраивают цифровым модулем 3ETECH+ с ценой деления шкалы 0,001 мм по диаметру либо нониусной шкалой с ценой деления 0,002 мм по диаметру. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Типоразмеры соединения MVS: 19,5-11, 22-11, 25-14, 32-18, 40-22, 50-28, 63-36, 80-36, 100-56. Повторяемость установки менее 3 мкм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
