Чистовые головки VarioBore · стр. 11
Универсальное чистовое растачивание
Чистовые головки VarioBore: Ø 0,40–152,00 мм; соединение MVS 50-28.
Назначение
Чистовое растачивание Ø 0,40–152,00 мм одной линейкой в двух исполнениях отсчёта. Наружное точение 2,00–66,00 мм. Компактная 248 и Digital 510 — отдельные линейки; диаметры свыше 152 мм — PrimeBore или DigiBore.
Принцип работы и конструкция
VarioBore присоединяется через соединение MVS 50-28. Диаметр настраивают цифровым модулем 3ETECH+ с ценой деления шкалы 0,001 мм по диаметру либо нониусной шкалой с ценой деления 0,002 мм по диаметру. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Диаметр 0,40–152,00 мм; соединение MVS 50-28; вылет X1 50,00 мм; шаг настройки: цифровой модуль 3ETECH+ 0,001 мм по диаметру; нониусная шкала 0,002 мм по диаметру; масса 0,70 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.

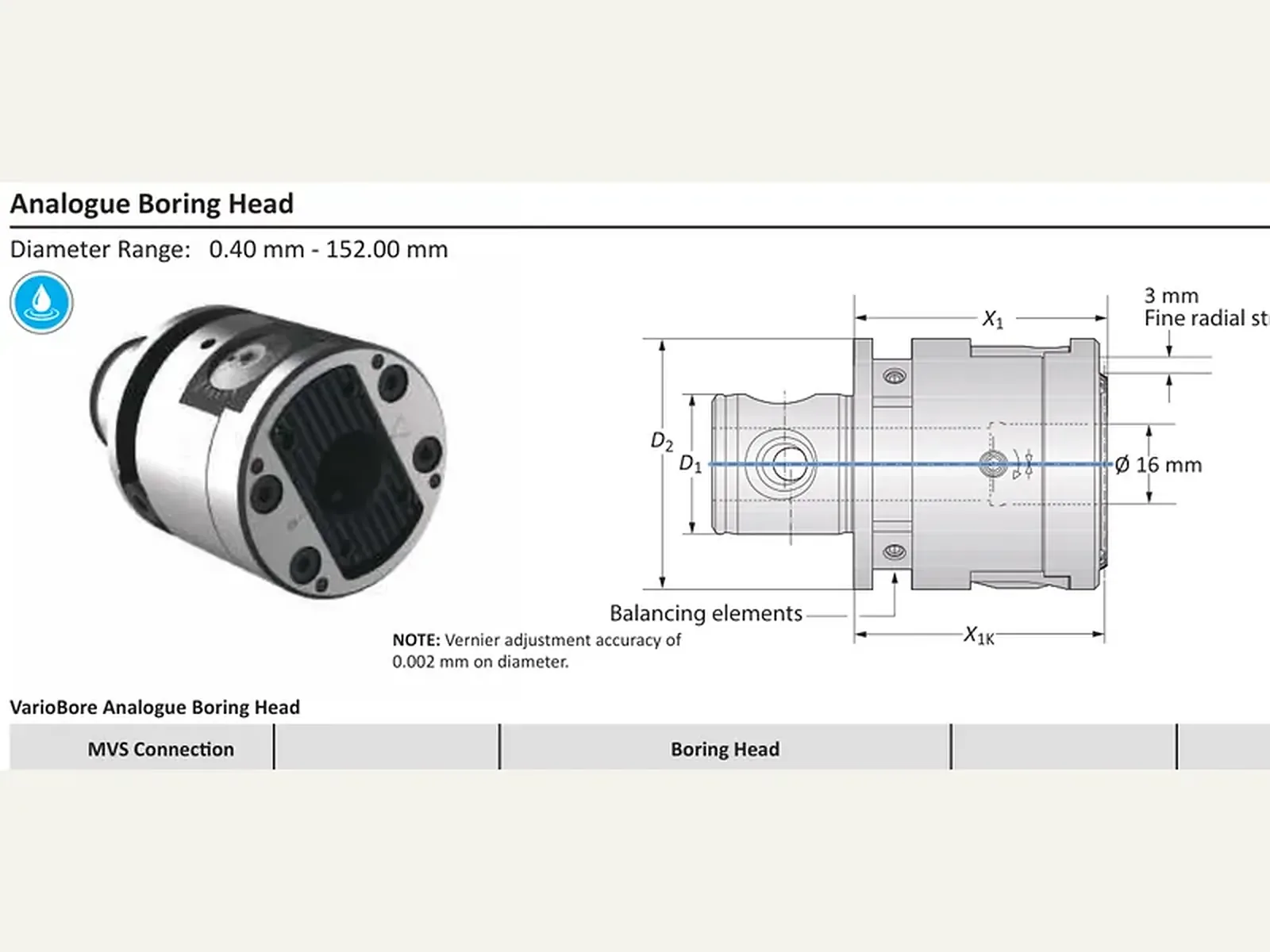

Технические данные
- 3 мм X1 Мелкий радиальный ход
- —
alogue расточная головка
1 строкаРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
