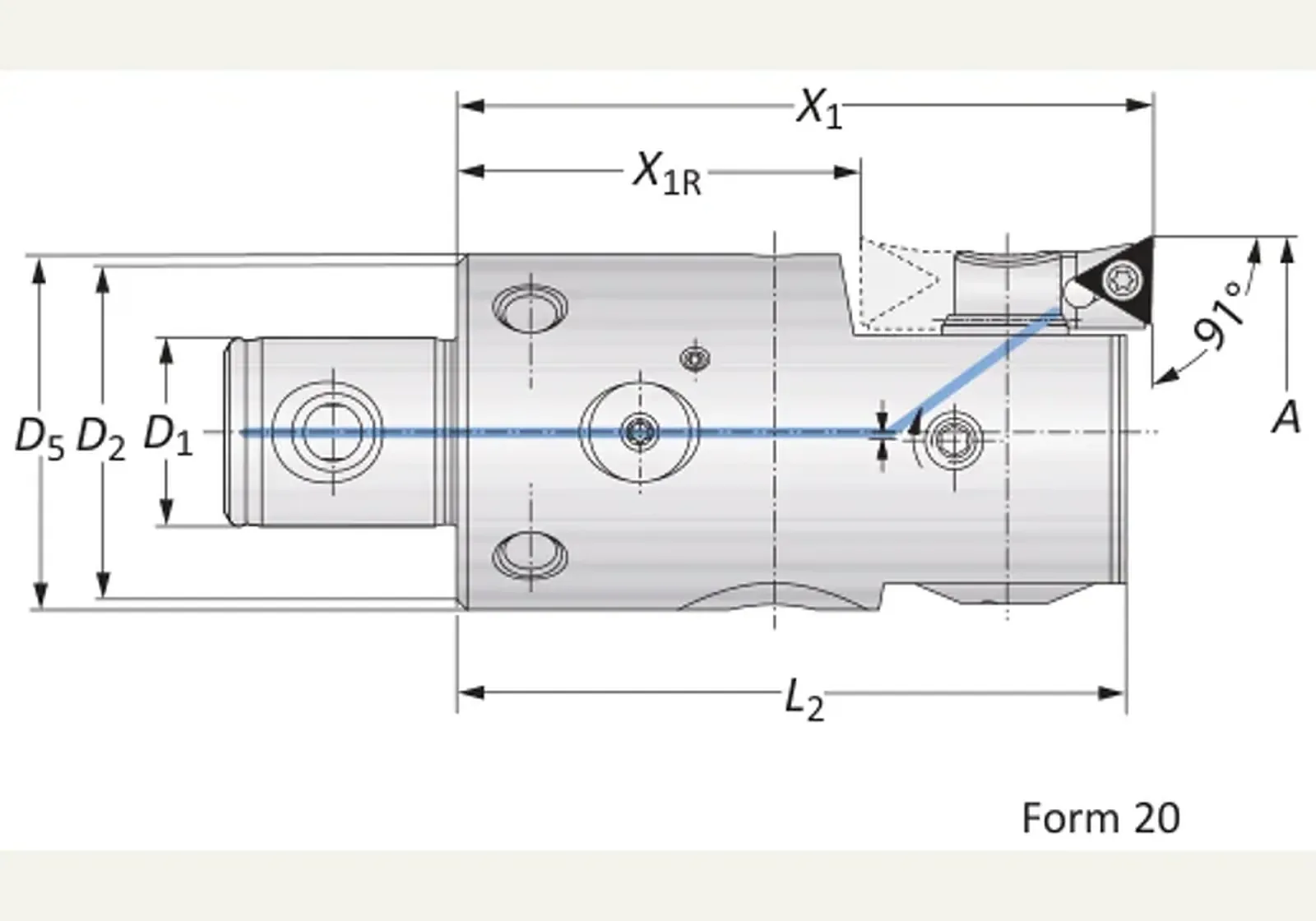

Обозначения на эскизе
- D1
- 40-22
- D2
- 40-22
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Цифровые расточные головки 564 Balance 40-22 · 564034
Цифровые расточные головки 564 Balance 40-22 · 564034. D1 — типоразмер соединения MVS 40-22.
Линейка — Цифровая расточная головка 564 Balance. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от1 739 400 ₽(НДС 22% включён)
Wohlhaupter · Чистовое растачивание · Цифровая расточная головка 564 Balance
Назначение
Цифровые расточные головки 564 Balance 40-22 · 564034 — чистовая расточная головка 564 Balance.
Принцип работы и конструкция
564 Balance: соединение MVS, внутренняя автоматическая балансировка, встроенный цифровой дисплей с ценой деления 0,002 мм по диаметру. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
D1 — типоразмер соединения MVS 40-22; D2 — типоразмер соединения MVS 40-22; D2 / D1 — типоразмер соединения MVS 40-22; A — 50.00 - 65.50 мм; X1 — 75.00 мм; X1R — 47.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 564034, диаметр D1 и типоразмер соединения MVS.
Размеры этой позиции
- D2 / D1
- 40-22
- A
- 50.00 - 65.50 мм
- X1
- 75.00 мм
- X1R
- 47.00 мм
- L2
- 72.50 мм
- D5
- 42.00 мм
- Масса
- 0.80 кг
- Форма пластины
- 20
- Державка пластины
- 210052
- Расточная головка
- 564034
- Винт с потайной головкой
- 215338
- Ключ
- T15 / H
- Зажимной винт
- 115505
- Сервисный ключ
- T20 / H
- Крышка батарейного отсека
- 501016
- Уплотнительное кольцо
- 415895
- Батарея*
- 415896
Краткие факты
- Артикул
- 564034
- Бренд
- Wohlhaupter
- Раздел
- Чистовое растачивание
- Лист
- Форма 101
Примечания
от1 739 400 ₽(НДС 22% включён)
Раздел каталога: Форма 101
