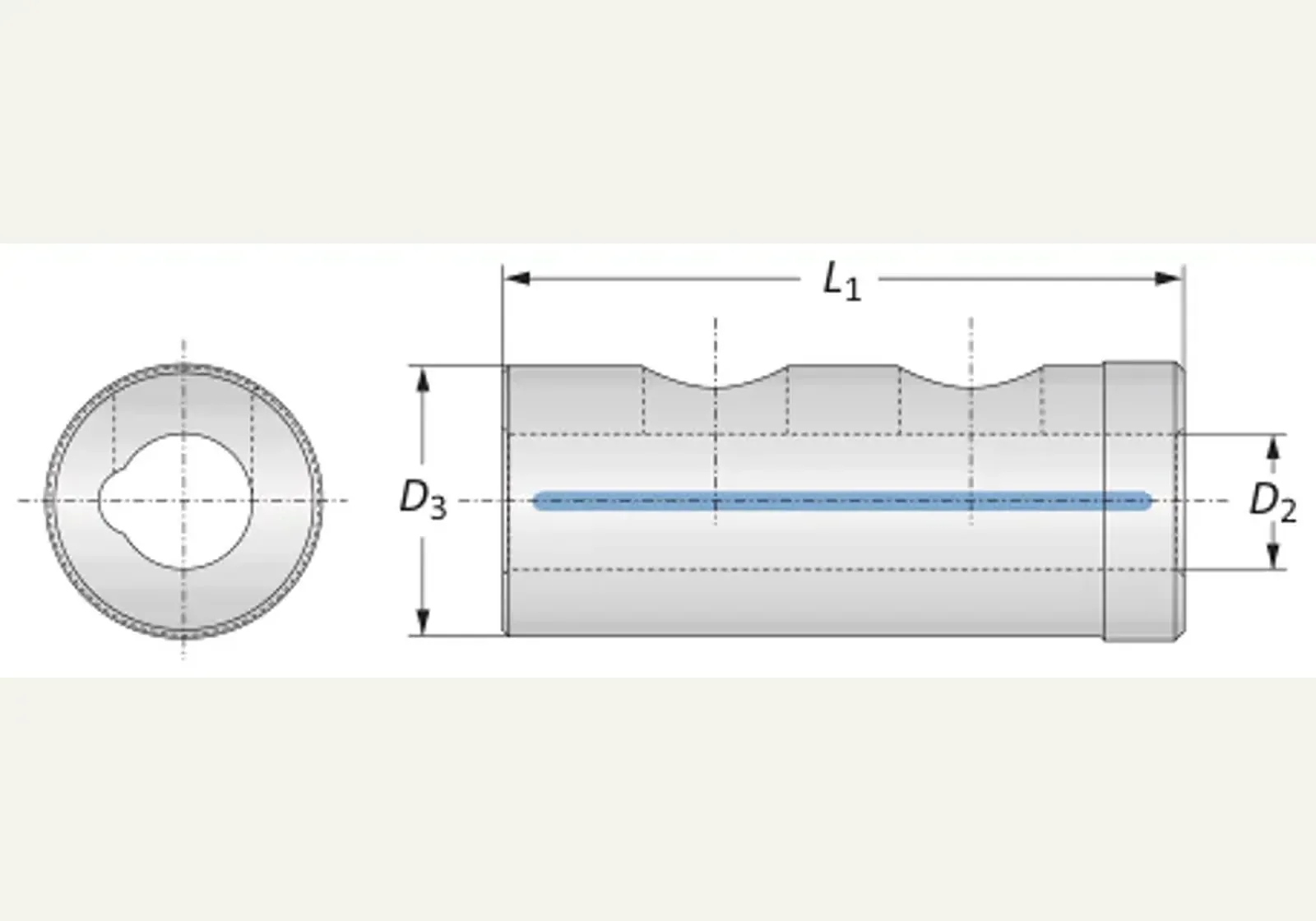

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Корпуса с зубчатой кассетой / Державки пластин · 514201
Корпуса с зубчатой кассетой / Державки пластин · 514201. D3 — 8.00 мм.
Линейка — Цифровой 510. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от75 000 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Цифровой 510
Назначение
Корпуса с зубчатой кассетой / Державки пластин · 514201 — кассета чистового растачивания; устанавливается в посадочное гнездо корпуса.
Принцип работы и конструкция
Кассета устанавливается в посадочное гнездо корпуса или на зубчатое поле. Конус шпинделя — на мастер-хвостовике сборки.
Технические параметры
D3 — 8.00 мм; D2 — 4.00 мм; L1 — 20.00 мм; Раздел — Универсальное чистовое растачивание.
Соответствие стандартам
Головка с соединением MVS 40-22. Конус шпинделя выполнен на мастер-хвостовике. Степень защиты оболочки — IP65 по IEC 60529 (от СОЖ и пыли). Предельная частота вращения — ISO 15641.
ГОСТ 14254-2015 соответствует IEC 60529:2013 в степени MOD, не IDT. ГОСТ 19042-80 к корпусу Digital 510 не относится — только к сменной пластине.
Применение и подбор
В запросе указывают артикул 514201, Корпуса с зубчатой кассетой / Державки пластин.
Размеры этой позиции
- D3
- 8.00 мм
- D2
- 4.00 мм
- L1
- 20.00 мм
Краткие факты
- Артикул
- 514201
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Цифровой 510
Примечания
от75 000 ₽(НДС 22% включён)
Раздел каталога: Цифровой 510
