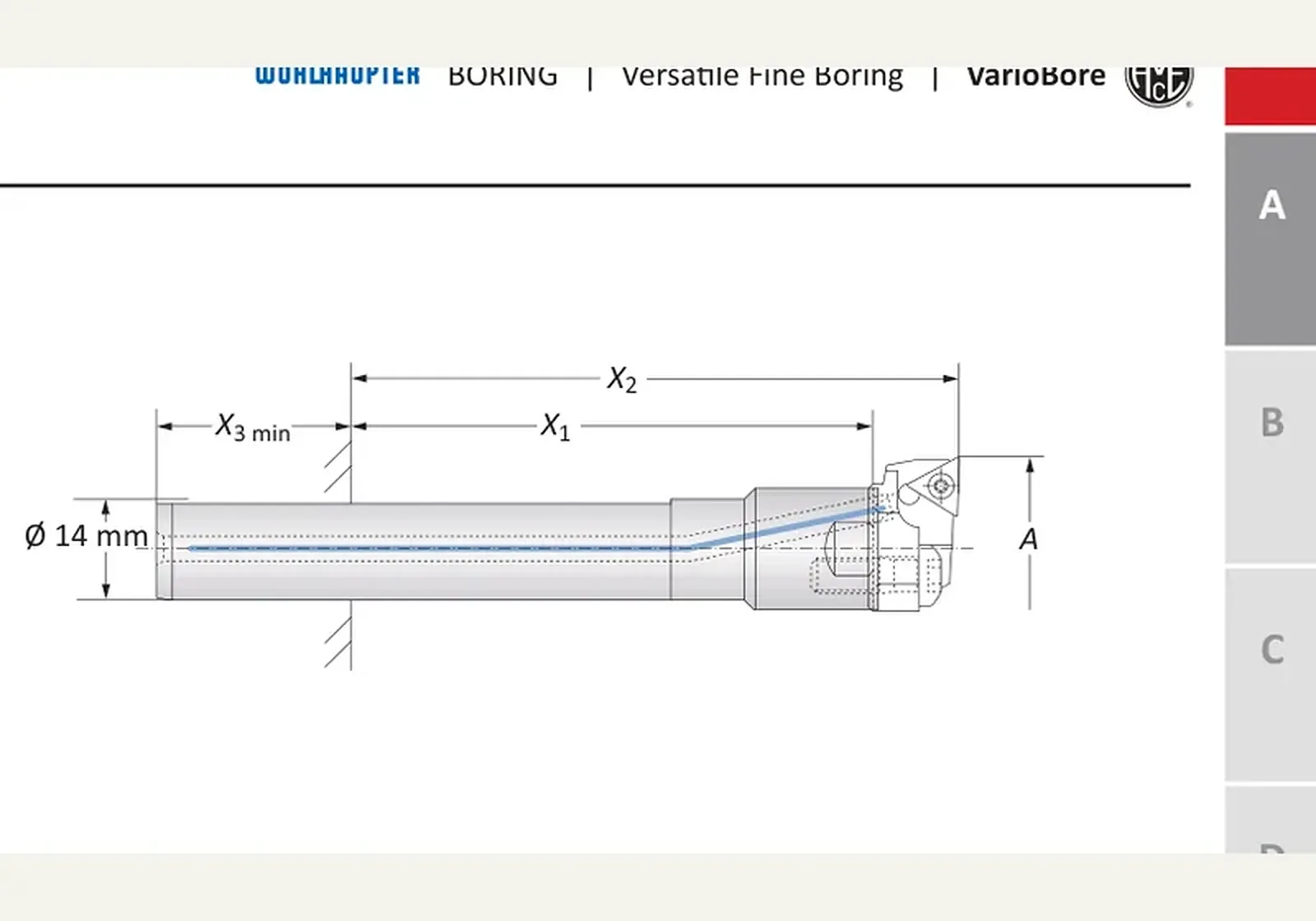

Обозначения на эскизе
- X3
- 30.00 мм
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Корпуса с зубчатой кассетой / Державки пластин · 514031
Корпуса с зубчатой кассетой / Державки пластин · 514031. X3 — 30.00 мм.
Линейка — Vario Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от710 600 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Vario Bore
Назначение
Зубчатый корпус / державка пластин для кассетной сборки. A — 20.00 - 32.00 мм; X1 — 100.00 - 135.00 мм; X2 — 112.00 - 147.00 мм; Материал корпуса — Твёрдый сплав; Масса — 0.33 кг. Конус шпинделя — на мастер-хвостовике.
Принцип работы и конструкция
Кассета устанавливается в посадочное гнездо корпуса или на зубчатое поле. Конус шпинделя — на мастер-хвостовике сборки.
Технические параметры
X3 — 30.00 мм; Форма 101 — 12 мм; Форма 20 — 92°; A — 20.00 - 32.00 мм; X1 — 100.00 - 135.00 мм; X2 — 112.00 - 147.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 514031, вылет X1 100.00 - 135.00 мм, A 20.00 - 32.00 мм.
Технические данные
- Форма 101
- 12 мм
- Форма 20
- 92°
Размеры этой позиции
- A
- 20.00 - 32.00 мм
- X1
- 100.00 - 135.00 мм
- X2
- 112.00 - 147.00 мм
- Наименьший вылет X3, мм
- 30.00 мм
- Материал корпуса
- Твёрдый сплав
- Масса
- 0.33 кг
Краткие факты
- Артикул
- 514031
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Зубчатые корпуса
Примечания
от710 600 ₽(НДС 22% включён)
Раздел каталога: Зубчатые корпуса
