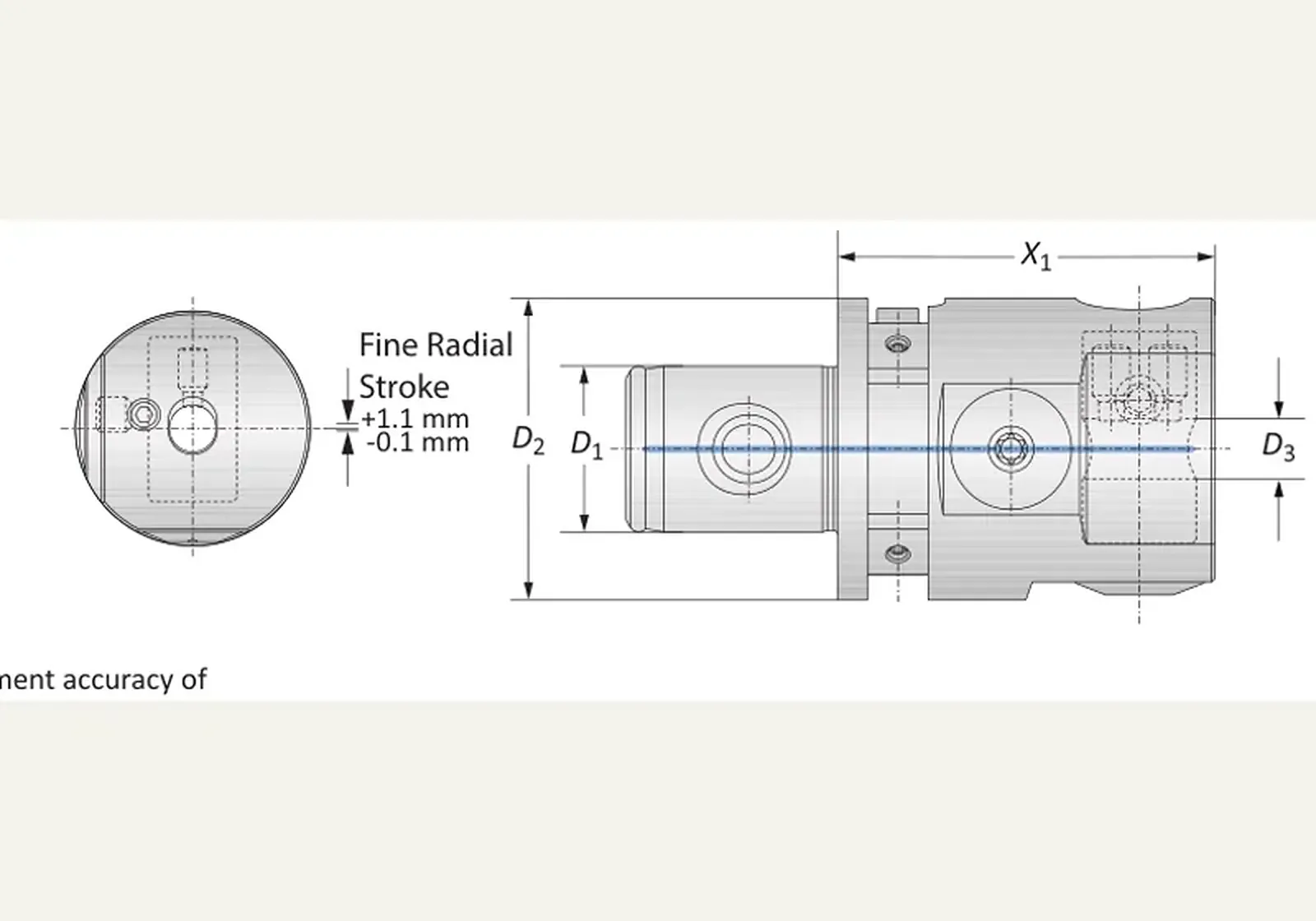

Обозначения на эскизе
- D1
- 40-22
- D2
- 40-22
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Расточные головки / Переходные втулки 40-22 · 510001
Расточные головки / Переходные втулки 40-22 · 510001. D1 — типоразмер соединения MVS 40-22.
Линейка — Цифровой 510. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от1 668 800 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Цифровой 510
Назначение
Расточные головки / Переходные втулки 40-22 · 510001 — чистовая расточная головка Digital 510.
Принцип работы и конструкция
Digital 510: соединение MVS 40-22, встроенный цифровой дисплей с ценой деления 0,002 мм по диаметру. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
D1 — типоразмер соединения MVS 40-22; D2 — типоразмер соединения MVS 40-22; D2 / D1 — типоразмер соединения MVS 40-22; D3 — 8.00 мм; X1 — 50.00 мм; Диапазон растачивания — 0.40 - 12.00 мм.
Соответствие стандартам
Головка с соединением MVS 40-22. Конус шпинделя выполнен на мастер-хвостовике. Степень защиты оболочки — IP65 по IEC 60529 (от СОЖ и пыли). Предельная частота вращения — ISO 15641.
ГОСТ 14254-2015 соответствует IEC 60529:2013 в степени MOD, не IDT. ГОСТ 19042-80 к корпусу Digital 510 не относится — только к сменной пластине.
Применение и подбор
В запросе указывают артикул 510001, диаметр D1 и типоразмер соединения MVS.
Размеры этой позиции
- D2 / D1
- 40-22
- D3
- 8.00 мм
- X1
- 50.00 мм
- Диапазон растачивания
- 0.40 - 12.00 мм
- Масса
- 0.42 кг
Краткие факты
- Артикул
- 510001
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Цифровой 510
Примечания
от1 668 800 ₽(НДС 22% включён)
Раздел каталога: Цифровой 510
